Тестер силы обжима наконечника TC-A500

Тестер силы обжима наконечника Kingsing TC-A500 – это представитель линейки универсальных малогабаритных стационарных автоматических высокоточных электромеханических испытательных устройств периодического действия, предназначенный для проведения лабораторных исследований по определению величины обрыва запрессованных или припаянных наконечников (клемм). Основная функция прибора заключается в обеспечении качества в производственной среде.

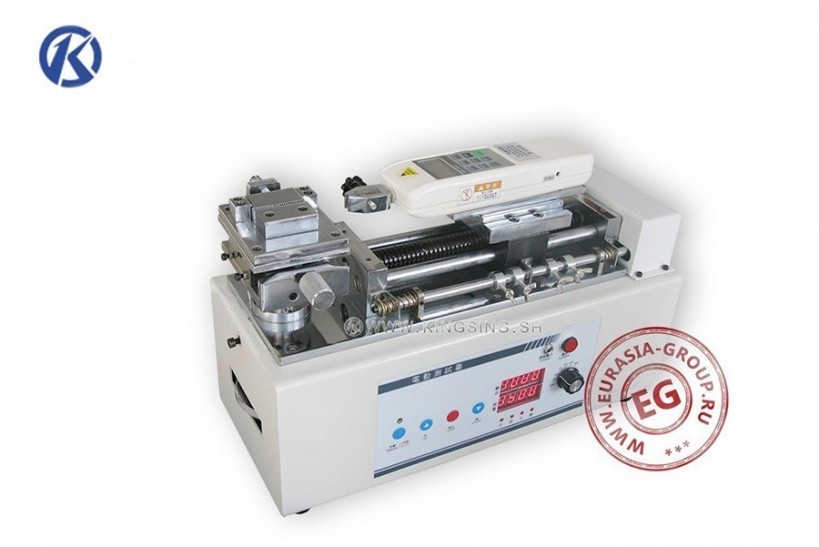

Анализатор разрыва наконечника модели Kingsing TC-A500 выпускается в виде настольного металлического ящика, в верхней части которого оборудована операционная зона. Донная часть обшивки имеет четыре полимерных ножки-опоры, предотвращающих скольжение корпуса. Слева установлены неподвижные тиски, которые изготовлены из нержавеющей стали и служат для фиксации основной части провода. Каретка захвата с прикреплённым тестером, измеряющим усилие разрыва до 500N, перемещается на валу с помощью ходового винта. Электродвигатель может работать от бытовой сети 220В. В качестве опции стенд может укомплектовываться тестером с измерительными возможностями до 1000N. Захват служит для фиксации клеммы, и представляет собой металлические губы, изготовленные по принципу пассатижей, у которых сбоку имеется подкручивающий винт. После фиксации элементов провода осуществляется одностороннее силовое натяжение, вследствие которого устанавливается величина разрыва.

Испытательный стенд обрыва наконечника модели Kingsing TC-A500 обслуживается одним оператором, обучение которого занимает непродолжительное время. Изделие оснащается программируемым контроллером, с помощью которого осуществляется загрузка тестовых данных и проведение статического анализа.
