Станок для формовки выводов компонентов KS-F120

Станок для формовки выводов компонентов KS-F120 – это компактный механический аппарат непрерывного действия, предназначенный для подготовки электронных компонентов перед внедрением их в печатные платы.

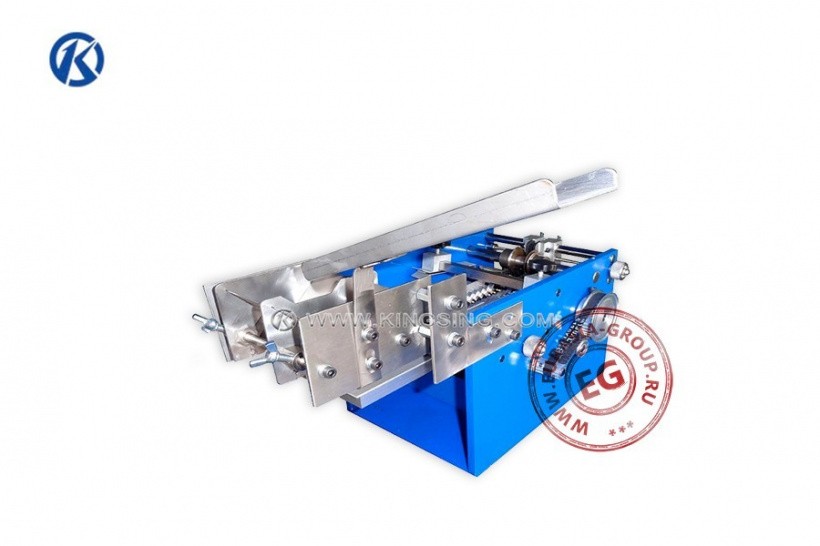

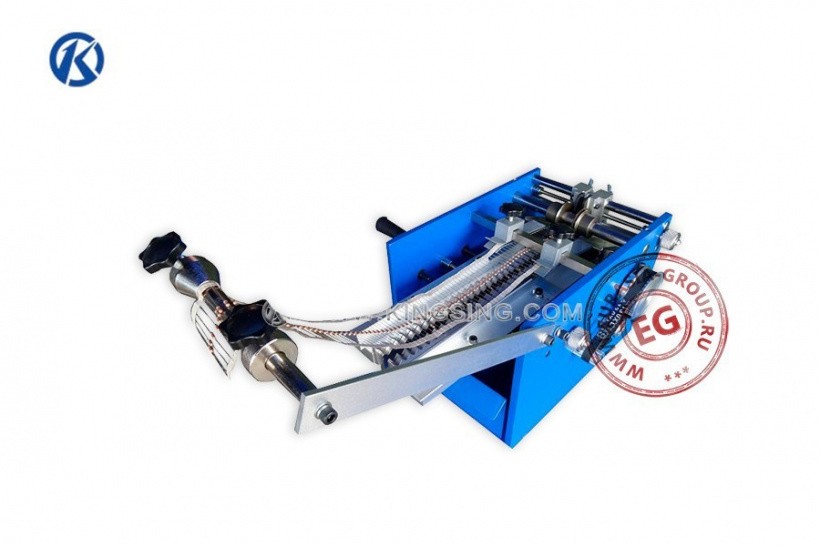

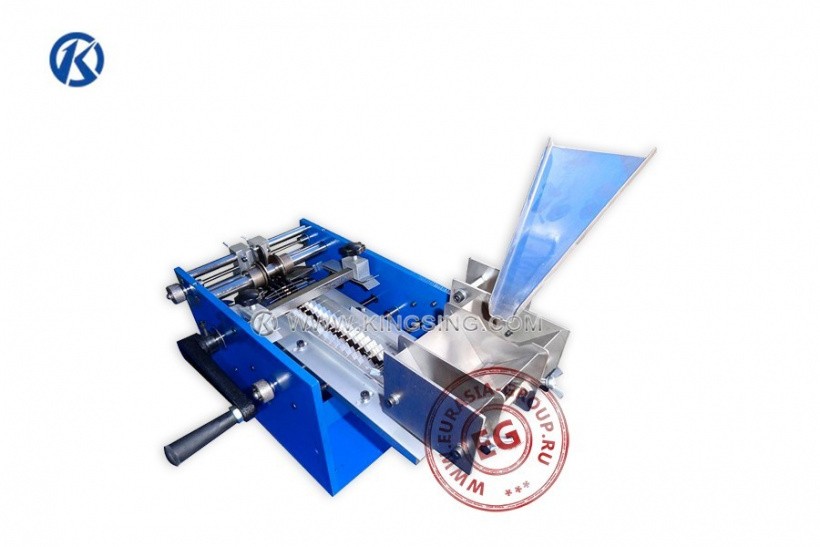

Модель вырезает конденсаторы и т.п. из раскручиваемой ленты, и одновременно загибает их боковые выводы для дальнейшего удобного крепления. Однако, изделие может работать, как с закрепленными в ленте компонентами, так и с такими, которые подаются россыпью. Для этого предусмотрены два механизма подачи, в виде Г-образной направляющей и в виде загрузочного лотка.

Могут быть выполнены, как U-образные горизонтальные и F-образные вертикальные загибы, при этом толщина выводов должна быть в пределах 0,35...1,0 мм. Эти два вида формовки нельзя использовать одновременно, поэтому клиент должен заранее указать, какая формовка ему необходима.

Аппарат для формовки выводов компонентов KS-F120 имеет прочный коробчатый корпус, устойчивый на столе. Лента при раскручивании точно позиционируется боковыми упорами и направляющими. Диапазон формования и длина перемычки легко регулируемые. Независимые дисковые ножи (японские, по запросу) легко заменяются; при воздействии они создают только минимальные нагрузки на компоненты, поэтому не деформируют их. Втулки шарикоподшипников герметизированы в кривошипе, что повышает точность работ. Вся оснастка изготовлена только из нержавеющей стали.

Ручная формовочная машина для выводов компонентов KS-F120 приводится в действие путем вращения ручки, но по отдельному заказу модель может быть модернизирована электродвигателем.
