Станок для сварки оптоволокна KIWI-6100 представляет собой программируемое устройство, которое используется для монтажа или ремонтных работ, применяя технологию электрической дуги для расплавления одновременно двух оптических волокон на своих торцевых поверхностях и сварки их в одно единое прочное соединение, которое характеризуется очень небольшими потерями проводимости.

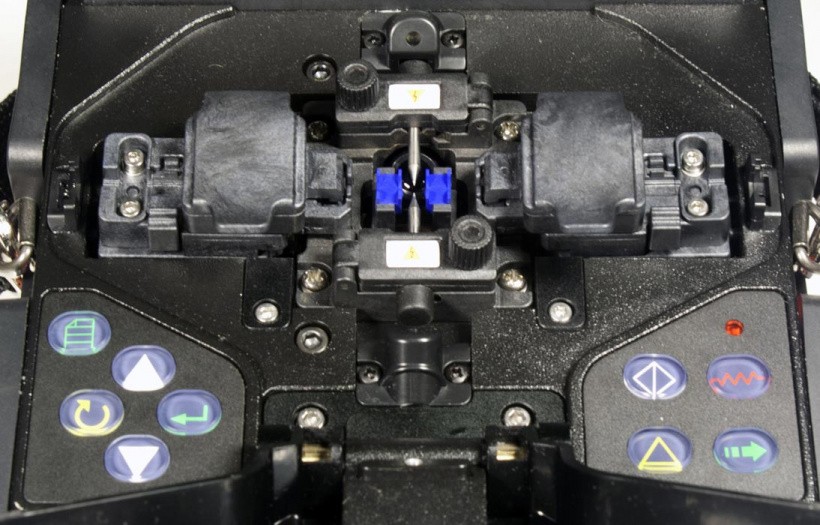

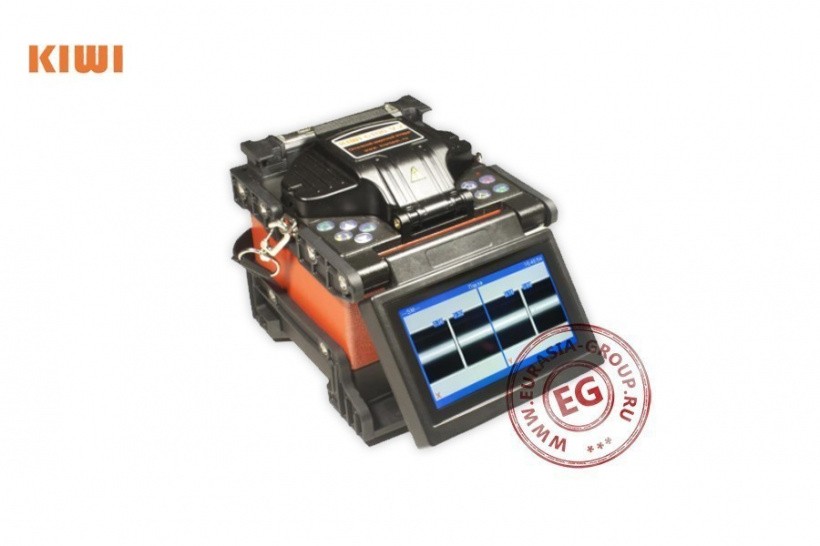

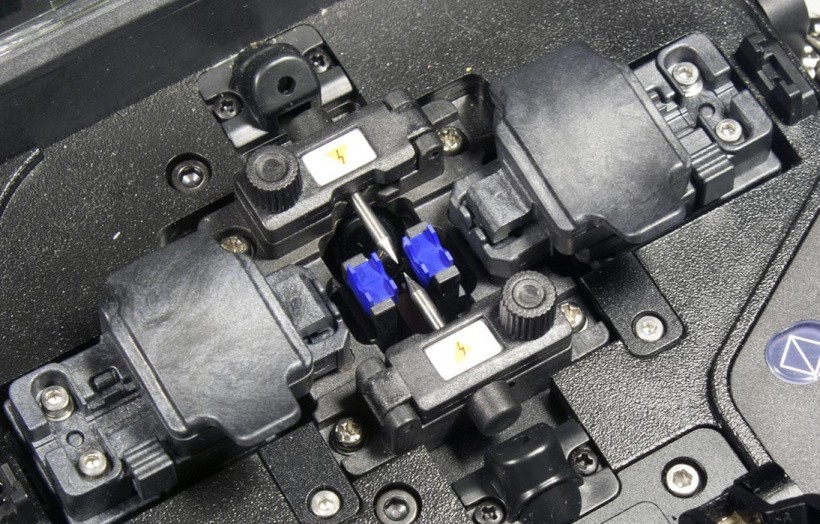

Аппарат для сварки оптоволокна KIWI-6100 изготовлен в виде компактного носимого блока. После предварительной подготовки торцов (зачистка и расщепление), каждое оптоволокно помещается в держатель на корпусе изделия. Используя небольшие точные двигатели, аппарат обеспечивает точную регулировку положения волокон до тех пор, пока они не будут правильно выровнены, чтобы готовое сращивание было максимально гладким. Во время процесса выравнивания техник может просматривать этот этап цикла, благодаря увеличению с помощью мощных оптических приборов. Малейшие остатки пыли или других примесей может ухудшить эффективность передачи сигнала. Несмотря на то, что волокна подвергаются ручной очистке перед их вставкой в фиксаторы, изделие включает профилактическую процедуру очистки, создавая небольшую искру между концами волокна, чтобы сжечь любую оставшуюся пыль или влагу. После того, как волокна были правильно установлены, а оставшаяся влажность и пыль были сожжены, аппарат создает вторую большую искру. Вследствие этого оба конца плавятся и соединяются (поддержание разметки оболочки и сердечника крайне важно для качественного соединения, так как минимизирует оптические потери). В конце операции выполняются испытания на расчет потерь.
Оборудование для сварки оптоволокна KIWI-6100 оснащается бортовым компьютером, на экране отображается процесс в режиме онлайн. В меню заранее введены программы с оптимальными параметрами, или же параметры вводятся на экране, после чего процесс выполняется автоматически.
| Сварка | |
| Время сварки | 9 сек |
| Длина зачистки волокна |
8 ~ 16 мм –для внешнего покрытия 250 ~ 1000 мкм при наличии дополнительной ограничительной пластины 8 ~ 16 мм – для внешнего покрытия 250 ~ 1000 мкм |
| Отражение от сварного соединения | > 60 дБ |
| Оценка потерь на сварном соединении |
Да (погрешность 0,02 дБ) |
| Программы сварки | 40 режимов |
| Сохранение результатов сварки |
4000 результатов и параметров сварки |
| Средние потери на сварном соединении |
0.02 дБ (SM) 0.01 дБ (MM) 0.04 дБ (DS) 0.04 дБ (NZDS) |
| Типы свариваемых волокон |
Одномодовые (SM, G.652) Многомодовые (MM) Со смещенной областью дисперсии (DS, ITU-T G.653) Со смещенной ненулевой дисперсией (NZDS, ITU-T G.655) |
| Диаметр свариваемого волокна |
80 ~ 150 мкм |
| Диаметр покрытия свариваемого волокна | 100 ~ 1000 мкм |
| Ресурс электродов | 2500 сварок |
| Термоусадочная печка | |
| Время термоусадки | 30 сек |
| Тип | Встроенный |
| Программируемая | Да |
| Дополнительные возможности | |
| Интерфейсы | USB, VGA |
| Экран | |
| Диагональ | 5.0″ |
| Поворот дисплея | Да, 180 градусов |
| Просмотр места сварки | По осям X и Y |
| Увеличение |
280х – при просмотре по одной оси X или Y
140х - при просмотре одновременно по осям X и Y |
| Рабочие условия | |
| Влажность | 0 ~ 95 % |
| Высота над уровнем моря | 0 ~ 5000 м |
| Допустимая скорость ветра | 15 м/с |
| Рабочая температура | -10 ~ +50 °C |
| Питание от сети переменного тока | |
| Напряжение на входе |
176 ~ 264 В |
| Напряжение на выходе | 12 В |
| Батарея | |
| Ресурс батареи |
Более 100 полных циклов сварки и термоусадки |
| Емкость батареи | 10 Ач |
| Габариты | |
| Размеры (В х Ш х Г), вес |
145 мм х 170 мм х 170 мм, 3,3 кг |
