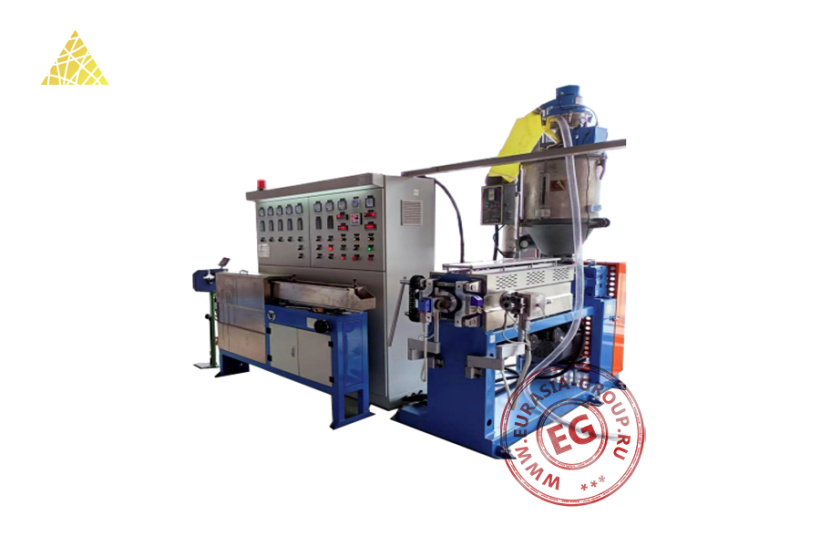

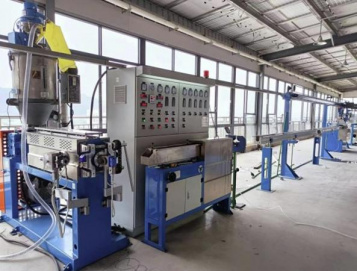

Линия NHFФ70 представляет собой комплекс оборудования для производства кабельной продукции с последовательной обработкой проводника на различных этапах технологического процесса. Конструкция включает двойной натяжной раздатчик, обеспечивающий равномерную подачу проводника с катушек. Механизм оснащен регулируемой системой торможения для контроля натяжения материала. Стойка для выпрямления натяжения устраняет деформации проводника, гарантируя его прямолинейность перед нанесением изоляции. Выпрямляющие ролики расположены в оптимальной последовательности для минимизации остаточных напряжений в материале. Центральным элементом линии выступает экструдер, наносящий изоляционный слой на проводник. Шнековая система равномерно расплавляет полимерный материал и формирует однородное покрытие заданной толщины. Температурный режим каждой зоны экструдера регулируется с высокой точностью.

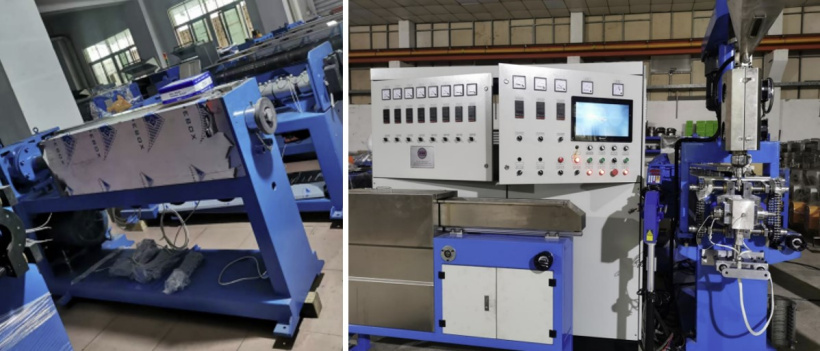

Электрический шкаф управления интегрирует системы контроля всех модулей линии. Панель оснащена сенсорным дисплеем для мониторинга параметров процесса и внесения корректировок в режимы работы. Охлаждающий резервуар обеспечивает постепенное снижение температуры изолированного кабеля, предотвращая термическую деформацию покрытия. Многоступенчатая система охлаждения оптимизирует физико-механические характеристики изоляции.

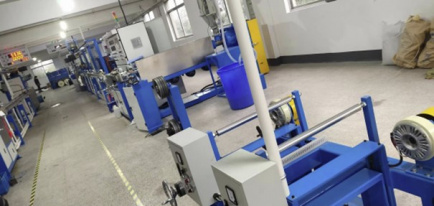

Двухколесная тяговая машина осуществляет протяжку кабеля через технологические модули с постоянной скоростью. Регулируемый привод синхронизирует скорость протяжки с производительностью экструдера и другими параметрами процесса. Завершает линию двухосевая намоточная машина для укладки готового кабеля на приемные катушки. Механизм обеспечивает равномерную укладку витков с контролируемым натяжением, предотвращая повреждение изоляционного покрытия.
| Максимальная производительность (кг/ч) | 150 |
| Область применения | ПВХ, полиэтиленовая изоляция и оболочка гибкого кабеля или силового кабеля |
| Экструзионный материал | ПВХ, ПЭ, ПП, SR-PVC |
| Диаметр обработки (мм) | 1,5–12 |
| Максимальная скорость протяжки проволоки (м/мин) | 300 |
| Центральная высота (мм) | 1 000 |
| Направление работы | Влево, вправо |
| Тип крепления на линии | Вверх |
| Габаритные размеры (мм) | 23 000 х 3 000 х 3 000 |
| Вес (кг) | 3 000 |
| Размер катушки (мм) | Ø400–500 |
| Раздатка | Осевая натяжная |
| Регулировка натяжения | Автоматическая, с устройством торможения |
| Аварийная функция | Автоматическая остановка при обрыве кабеля |
| Тип | Скользящий |
| Верхнее фиксированное колесо | С 3 проходами |
| Подвижное колесо | С 2 проходами |
| Центральная высота (мм) | 1 000 |
| Винт | Соотношение длины к диаметру | 25:1 |
| Материал | Легированная сталь 38CrMoAIA, обработка азотом | |
| Жесткость | HV950 | |
| Шнек | Диаметр (мм) | 70 |
| Скорость вращения (об/мин) | 0–80 | |
| Мощность двигателя (л.с) | 30 | |
| Центробежный вентилятор | Нагревательные пластины | Секционные, алюминиевые |
| Напряжение (В) | 380 | |
| Мощность (кВт/секция) | 4 | |
| Редукторная коробка | Принудительное смазывание и охлаждение | |
| Автоматическая машина-абсорбер (кг) | 100 | |
| Сушилка и бункер | 1 комплект | |
| Тип привода | Двойной, с шестеренчатым стержнем | |
| ПЛК | Siemens |
| Сенсорный экран | 10-дюймовый, 7-цветный |
| Автоматическая настройка SR-контроля (°C) | 0–799 |
| Точность контроля температуры (°C) | ±1 |
| Главный двигатель (кВт) | 22 |
| Тяговая машина (кВт) | 3,7 |
| Первый бак | Материал | Нержавеющая сталь |
| Длина (мм) | 1 500 | |
| Второй бак | Длина (мм) | 8 000 |
| Сушилка | 2 комплекта |
| Материал | Стальной профиль и квадратный направляющий рельс |

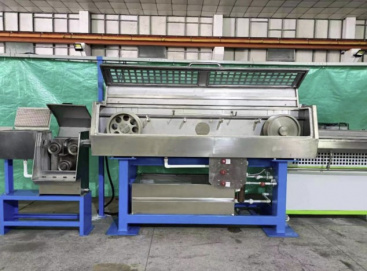

| Измерение кабельного аккумулятора (мм) | 200 000 |
| Диаметр аккумуляторного колеса (мм) | 250 |
| Магнитная порошковая муфта (кг) | 10 |
| Передаточное отношение | 1:20 |
| Мощность редукторного мотора (л.с.) | 2 |
| Диаметр тягового колеса (мм) | 540 |
| Диаметр натяжного колеса (мм) | 180 |
| Закрытый корпус резервуара для воды | Нержавеющая сталь |
| Макс. скорость тяги (м/мин) | 300 |
| Мощность редукторного двигателя (л.с.) | 3 |
| Преобразователь мощности (л.с.) | 2 |
| Тип намотки | Намотка на гладкий стержень |
| Диаметр бобины (мм) | 500–630 |
| Функции | Провода и кабели могут наматываться напрямую |
| Автоматическое измерение | |
| Автоматическая остановка при полном метре | |
| Двигатель (л.с.) | 5 + преобразователь на 5 |
