Комплекс струйного измельчения LNJ-120A – это комплект машин, предназначенный для тонкого измельчения сыпучих материалов и получения ультрадисперсных порошков в промышленных масштабах высокотехнологических предприятий. Линия применяется в пищевой промышленности, фармацевтике, химической и строительной отраслях, где требуется высокая степень измельчения исходного сырья.

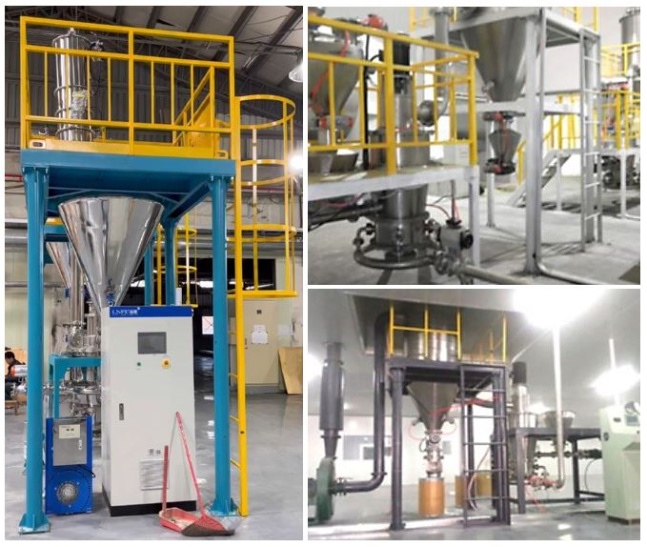

Комплект линии LNJ-120A состоит из загрузочного бункера, шнекового дозатора, блока струйного измельчения, вертикального центробежного классификатора (циклона), системы аспирации и вытяжного вентилятора высокого давления. Весь процесс измельчения управляется с помощью удобной панели, которая имеет 10-дюймовый сенсорный экран с использованием программируемого логистического контроллера Siemens и инвертора марки Schneider. Программное обеспечение логистического контроллера обеспечивает автоматическое или ручное управление, функции записи, хранения и экспорта, контроль и регистрирование давления в камере измельчения, параметры отдельных узлов, разницы давлений в системе и т.д. Начинается работа с подачи материала в загрузочный бункер, откуда он с помощью шнекового дозатора поступает в блок струйного измельчения, где частицы вещества соударяются друг с другом под воздействием сверхзвуковых струй сжатого воздуха. Затем измельченная масса поступает в вертикальный центробежный классификатор, где происходит отделение воздуха от продукта. Далее система аспирации, которая представляет собой систему импульсной очистки, оснащенная вытяжным вентилятором, картриджным коллектором, датчиком перепада давления и пневматическим устройством регулирования потока, что в совокупности обеспечивает удаление мельчайших частиц пыли, гарантирующее чистоту процесса.
К главным преимуществам комплекса струйного измельчения LNJ-120A можно отнести автоматизацию, высокую степень измельчения, чистоту продукта, большую производительность, простой интерфейс панели управления, позволяющей работать как в ручном, так и автоматическом режиме. Также важно отметить надежность и долгий срок службы всех компонентов.

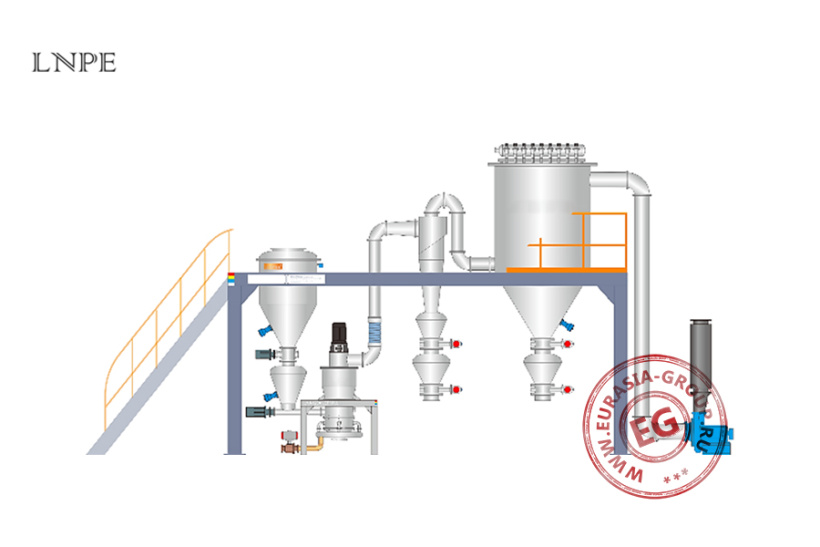

- Бункер
- Шнековый дозатор
- Блок струйного измельчения
- Циклон
- Картриджный фильтр
- Вытяжной вентилятор
- Ввод сжатого воздуха
| Модель | LNJ-120A | |
| Производительность (кг/ч) | ≥80 | |
| Входная фракция (мм) | ≤3 | |
| Выходная фракция (мкм) | 1-75 | |
| Бункер загрузочный (м³) | Объем 1, материал изготовления: нержавеющая сталь 304, регулировка подачи: электроклапан | |
| Дозатор шнековый (кВт) | Мощность 0,75, оснащен частотным преобразователем | |
| Блок струйного измельчения | Тип измельчения: в псевдоожиженном слое. Трехструйная камера измельчения и сопла из нержавеющей стали 304 | |
| Классификатор вертикальный центробежный (кВт) | Мощность 5,5. Камера и лопатки из нержавеющей стали 304 | |
| Система аспирации (мкм/%) | Система импульсной очистки, картриджный коллектор, фильтрующий материал с тефлоновым покрытием, точность фильтрации 0,2, эффективность сбора ≥99,99. Оборудован датчиком перепада давления и пневматическим устройством регулирования потока | |
| Вытяжной вентилятор высокого давления (кВт) | Мощность 18,5, инверторное управление. | |
| Датчик подачи материала (кПа/%) |
Давление: -15-0, точность 0,3. Датчик отрицательного давления, связанный с дозатором (автоматически контролирует количество подаваемого сырья, когда значение превышает установленный диапазон) |
|
| Датчик перепада давления (кПа/%) | 0-3, точность 0,3 | |
| Пульт управления | ПО обеспечивает автоматическое или ручное управление. 10-дюймовый сенсорный экран с использованием PLC Siemens и инвертора марки Schneider. Функции записи, хранения и экспорта. Контроль и регистрирование давления в камере измельчения, параметры отдельных узлов, разницы давлений в системе | |
| Требования к воздушному компрессору | Расход (м³/мин) | ≥20 |
| Давление (МПа) | ≥0,8 | |
| Мощность (кВт) | 132 | |
| Требования к осушителю | Производительность (м³/мин) | ≥25 |
| Температура (°С) | 2-10 | |
| Требования к фильтрации | Трехступенчатый прецизионный фильтр | FC/FT/FA |
| Расход воздуха (м³/мин) | 20,0 | |
| Мощность (кВт) | 26 | |
| Габаритные размер (мм) | 5000 х 2000 х 5700 | |
| Вес (кг) | 5000 | |
