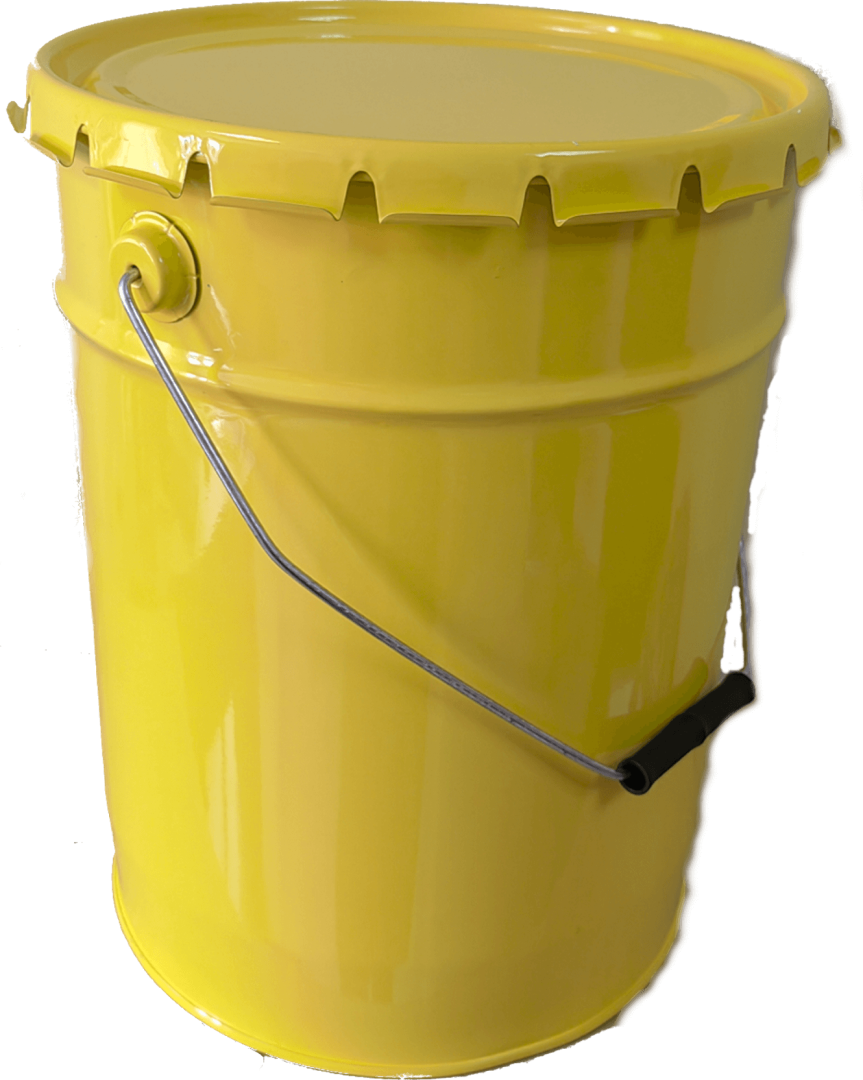

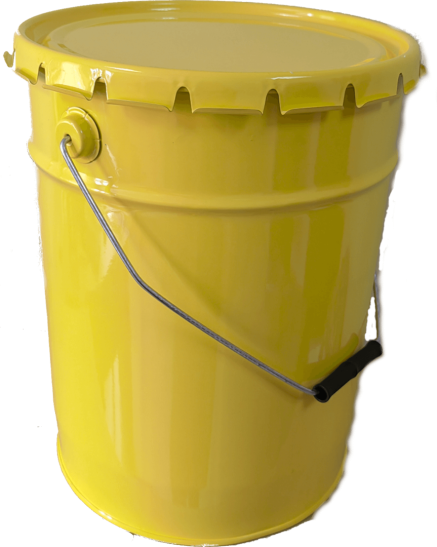

Полуавтоматическая линия для изготовления жестяного ведра с крышкой «корона» и ручкой JJ-10
Полуавтоматическая линия для изготовления жестяного ведра с крышкой «корона» и ручкой JJ-10 представляет набор модулей, предназначенных для оптимизации процессов производства металлической тары. Эта линия позволяет выпускать жестяные ведра высокого качества с надежной крышкой и прочной ручкой, обеспечивая соответствие продукции стандартам безопасности и долговечности.

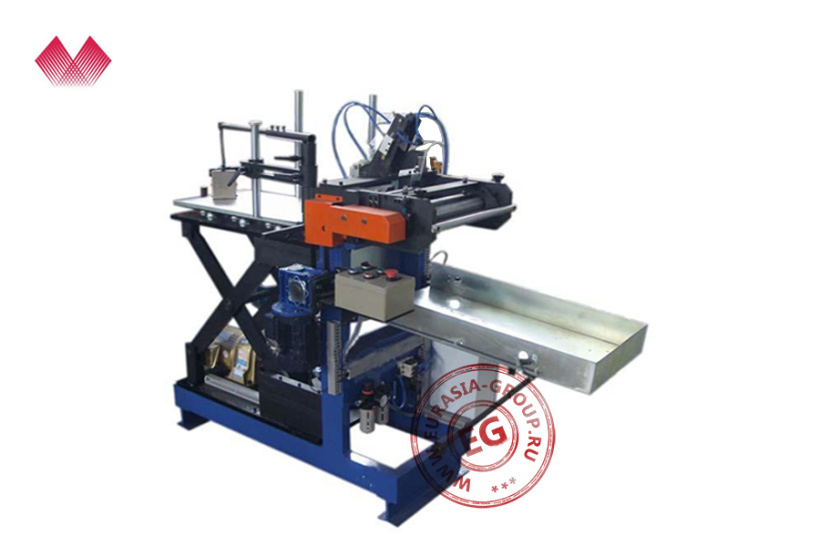

Комплектация данной линии включает в себя станок продольно-резательный R-40, автоматическую прокатную машину, машину для сварки швов корпусов с обратной подачей, автоматическую машину нанесения защитного покрытия с сушкой, чиллер, гидравлический формовочный станок YZT-20, гидравлический отбортовочный станок YJK-20, гидравлический зиговочный станок YZJ-20, укупорочная машина Q4A8, аппарат для точечной сварки с двумя головками DN60A, конвейерную систему, формовочно-герметизирующий станок ZG-20, вырубной пресс JG23-40, два кривошипных пресса J23-25 и J23-16B, станок для изготовления ручки с вибрационным питателем и комплект пресс-инструмента с матрицами для крышки, дна и для ушка. Каждый станок и машина линии отвечает за конкретный этап производственного процесса. Операции выполняются последовательно, обеспечивая эффективное использование материалов и времени.
Одно из главных достоинств JJ-10 – высокая степень автоматизации, что снижает вероятность ошибок и необходимости ручной работы. Дополнительными преимуществами линии служат экономичное потребление энергоресурсов, минимальные эксплуатационные расходы и простота в обслуживании, что существенно снижает затраты на эксплуатацию и техническое обслуживание.
Комплектация данной линии включает в себя станок продольно-резательный R-40, автоматическую прокатную машину, машину для сварки швов корпусов с обратной подачей, автоматическую машину нанесения защитного покрытия с сушкой, чиллер, гидравлический формовочный станок YZT-20, гидравлический отбортовочный станок YJK-20, гидравлический зиговочный станок YZJ-20, укупорочная машина Q4A8, аппарат для точечной сварки с двумя головками DN60A, конвейерную систему, формовочно-герметизирующий станок ZG-20, вырубной пресс JG23-40, два кривошипных пресса J23-25 и J23-16B, станок для изготовления ручки с вибрационным питателем и комплект пресс-инструмента с матрицами для крышки, дна и для ушка. Каждый станок и машина линии отвечает за конкретный этап производственного процесса. Операции выполняются последовательно, обеспечивая эффективное использование материалов и времени.
Одно из главных достоинств JJ-10 – высокая степень автоматизации, что снижает вероятность ошибок и необходимости ручной работы. Дополнительными преимуществами линии служат экономичное потребление энергоресурсов, минимальные эксплуатационные расходы и простота в обслуживании, что существенно снижает затраты на эксплуатацию и техническое обслуживание.
Общие характеристики
| Модель | JJ-10 |
| Максимальная толщина листа (мм) | 0,5 |
| Диапазон диаметров (мм) | 65-290 |
| Высота изделия (мм) | 200-300 |
| Варианты типа / размеров (л) |
3-5 жестяное ведро с крышкой «корона» и ручкой |
| Производительность (шт/мин) | До 15 |
| Площадь размещения (м) | 5 х 28 |
| Количество операторов | До 11 (≈ 7 для производства корпуса, ≈ 4 для производства крышки) |
Станок продольно-резательный
| Модель | R-40 |
| Функция | Резка листа жести |
| Производительность (м/с) | 1,6 |
| Максимальная толщина жести (мм) | 0,5 |
| Ширина листа (мм) | 40-1050 |
| Максимальная ширина заготовки (мм) | 440 |
| Мощность (кВт) | 1,1 |
| Габаритные размеры (мм) | 1700 х 1100 х 1100 |
| Вес (кг) | 1000 |
Автоматическая прокатная машина
| Функция | Придание листам жести цилиндрической формы |
| Производительность (шт/мин) | 20-30 |
| Диапазон диаметров (мм) | 100-300 |
| Толщина жести (мм) | 0,20-0,35 |
| Максимальная ширина заготовки (мм) | 400 |
| Мощность (кВт) | 3 |
| Габаритные размеры (мм) | 1300 х 730 х 1330 |
| Вес нетто (кг) | 450 |
Машина для сварки швов корпусов с обратной подачей
| Функция | Автоматическая сварка листов жести | |
| Скорость сварки (м/мин) | ≤12 | |
| Производительность (шт/мин) | 20-50 | |
| Диапазон диаметров (мм) | 65-290 | |
| Диапазон длины заготовки (мм) | 70-400 | |
| Ширина шва (мм) | 0,6-1,2 | |
| Толщина жести (мм) | 0,2-0,4 | |
| Применяемый медный электрод (мм) | 1,5-1,7 | |
| Охлаждающая жидкость | Давление (МПа) | ≥ 0,3 |
| Расход (л/мин) | 8-10 | |
| Напряжение (В) | 380 | |
| Мощность (кВт) | 12 | |
| Габаритные размеры (мм) | 1350 х 1300 х 1700 | |
| Вес нетто (кг) | 1300 | |
Автоматическая машина нанесения защитного покрытия с сушкой
| Функция | Нанесение защитного покрытия на внутреннюю и внешнюю поверхность шва с сушкой |
| Производительность (м/мин) | 6-30 |
| Диапазон диаметров (мм) | 200-300 |
| Ширина защитного покрытия (мм) | 10-14 |
| Функция | Нанесение защитного покрытия на внутреннюю и внешнюю поверхность шва с сушкой |
| Мощность (кВт) | 14 |
| Габаритные размеры машины для нанесения защитного покрытия (мм) | 1580 х 670 х 1350 |
| Габаритные размеры печи (мм) | 4600 х 750 х 1700 |
| Габаритные размеры охлаждающего конвейера (мм) | 4500 х 600 х 600 |
| Вес (кг) | 2000 |
Чиллер
| Мощность насоса (кВт) | 0,37 |
| Мощность компрессора (кВт) | 2,25 |
| Объем бака (л) | 55 |
| Габаритные размеры (мм) | 1100 х 700 х 1100 |
| Вес (кг) | 110 |
Гидравлический формовочный станок
| Модель | YZT-20 |
| Функция | Придание корпусу конической формы |
| Производительность (шт/мин) | 15 |
| Максимальная толщина листа (мм) | 0,5 |
| Диапазон диаметров (мм) | 210-330 |
| Высота заготовки (мм) | 270-400 |
| Мощность (кВт) | 3,7 |
| Габаритные размеры (мм) | 1500 х 780 х 1200 |
| Вес (кг) | 600 |
Гидравлический отбортовочный станок
| Модель | YJK-20 |
| Функция | Предварительная отбортовка с двух сторон корпуса ведра |
| Производительность (шт/мин) | 15 |
| Максимальная толщина жести (мм) | 0,5 |
| Диапазон диаметров (мм) | 210-330 |
| Высота заготовки (мм) | 270-400 |
| Мощность (кВт) | 3,7 |
| Габаритные размеры (мм) | 1300 х 700 х 1750 |
| Вес (кг) | 550 |
Гидравлический зиговочный станок
| Модель | YZJ-20 |
| Функция | Зигование корпуса |
| Производительность (шт/мин) | 15 |
| Максимальная толщина жести (мм) | 0,5 |
| Диапазон диаметров (мм) | 210-330 |
| Высота заготовки (мм) | 270-400 |
| Мощность (кВт) | 5,5 |
| Габаритные размеры (мм) | 1470 х 940 х 1980 |
| Вес (кг) | 800 |
Укупорочная машина
| Модель | Q4A8 |
| Функция | Закатка дна к корпусу |
| Производительность (шт/мин) | 15-18 |
| Диапазон диаметров (мм) | 80-330 |
| Высота заготовки (мм) | 80-400 |
| Мощность (кВт) | 1,5 |
| Габаритные размеры (мм) | 1000 х 700 х 1800 |
| Вес (кг) | 800 |
Аппарат для точечной сварки с двумя головками
| Модель | DN60A |
| Функция | Точечная сварка (крепление ушек к корпусу) |
| Производительность (шт/мин) | 20 |
| Толщина материала (мм) | 0,18-0,5 |
| Давление воздуха (МПа) | 0,4-0,8 |
| Расход воздуха (л/мин) | 300 |
| Давление воздуха (МПа) | 0,6 |
| Мощность (кВт) | 40 |
| Габаритные размеры (мм) | 1050 х 800 х 1000 |
| Вес (кг) | 400 |
Конвейерная система
| Длина (м) | 12 |
| Мощность (кВт) | 1,5 |
| Рама | Алюминиевая |
Формовочно-герметизирующий станок
| Модель | ZG-20 |
| Функция | Формовка краев и дна, запекание герметика |
| Производительность (шт/мин) | 20 |
| Максимальная толщина жести (мм) | 0,5 |
| Максимальный диаметр заготовки (мм) | 330 |
| Мощность (кВт) | 0,75 |
| Габаритные размеры (мм) | 700 х 700 х 1200 |
| Вес (кг) | 200 |
Комплект пресс-инструмента
| Матрица для крышки | 2 комплекта |
| Матрица для дна | 1 комплект |
| Матрица для ушка | 1 комплект |
Вырубной пресс
| Модель | JG23-40 |
| Давление (кН) | 400 |
| Ход слайда (мм) | 120 |
| Максимальная высота штампа (мм) | 220 |
| Регулировка высоты штампа (мм) | 80 |
| Рабочий стол (FB х LR) (мм) | 480 х 710 |
| Максимальный угол наклона | 25° |
| Мощность (кВт) | 4 |
| Габаритные размеры (мм) | 1600 х 1180 х 2310 |
| Вес нетто (кг) | 3180 |
Пресс
| Модель | J23-25 |
| Давление (кН) | 250 |
| Ход слайда (мм) | 80 |
| Максимальная высота матрицы (мм) | 180 |
| Регулировка высоты штампа (мм) | 70 |
| Рабочий стол (FB х LR) (мм) | 400 х 600 |
| Максимальный угол наклона | 25° |
| Мощность (кВт) | 2,2 |
| Габаритные размеры контура (мм) | 1325 х 990 х 2140 |
| Вес нетто (кг) | 1900 |
Пресс
| Модель | J23-16B |
| Давление (кН) | 16 |
| Ход слайда (мм) | 55 |
| Максимальная высота штампа | 125 |
| Регулировка высоты штампа | 45 |
| Рабочий стол (мм) | 300 х 450 |
| Размер рабочего отверстия | 100 |
| Максимальный угол наклона | 25° |
| Мощность (кВт) | 1,5 |
| Габаритные размеры контура (мм) | 1150 х 900 х 1910 |
Станок для изготовления ручки с вибрационным питателем
| Функция | Формовка ручки из металлической проволоки |
| Производительность (шт/мин) | До 18 |
| Диаметр проволоки (мм) | 2-5 |
| Длинна ручки (мм) | До 600 |
| Потребляемая мощность (кВт) | 5,5 |
| Габаритные размеры (мм) | 1880 х 1130 х 1930 |
| Вес (кг) | 1200 |
