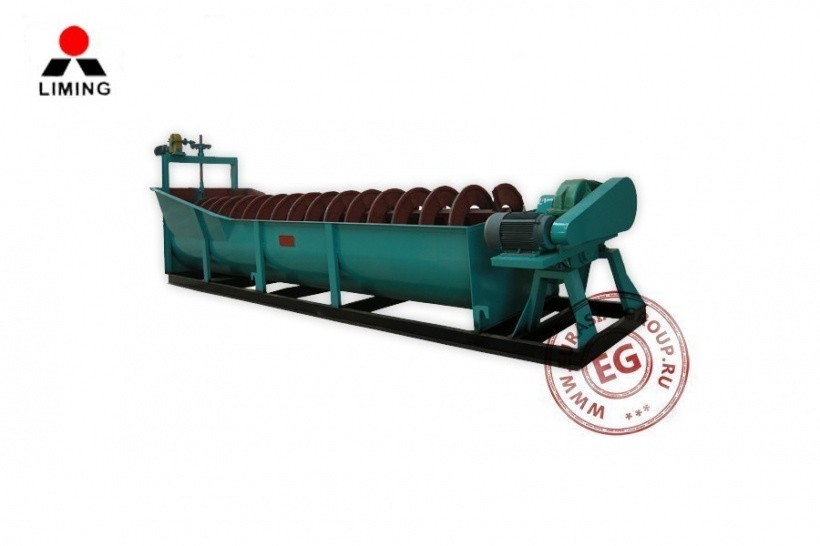

Спиральные классификаторы FL

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

Спиральные классификаторы FL представляют собой гравитационные устройства, которые разделяют минералы с разным удельным весом. То есть, они отделяют мелкозернистый материал от негабаритного материала, который необходимо отправить обратно в контур измельчения для дальнейшего уменьшения размера при переработке руды. В определенных случаях, связанных, например, с экономией воды, они также служат в качестве обезвоживающего винта.

Спиральный концентратор FL функционирует согласно такому принципу, что размер и пропорции твердых частиц различны, поэтому и скорость осаждения в жидкостях различна. Мелкие минеральные частицы, плавающие в воде, выпадают, а частицы сырой руды оседают на дно, а затем отводятся по спирали в верхнюю часть.

Серия имеет широкий диапазон диаметров спирали, чтобы установить правильный баланс между переливом и пропускной способностью. Спираль обеспечивает максимальное перемешивание и наилучший захват. Скорость вращения спирали можно изменять с помощью замены шкивов, что наиболее просто, или с помощью вихретокового привода, или с помощью частотно-регулируемого привода (опция). Серия может иметь прямое или частично расширяющееся корыто, что зависит от конкретного применения. Подъем и опускание спиральной сборки может быть спроектировано с помощью гидравлического цилиндра, приводимого в действие силовым агрегатом с радиально-поршневым насосом. Нижний подшипниковый узел обеспечивает длительную бесперебойную работу. Привод может быть выполнен через коническое зубчатое колесо и шестерню или планетарную коробку передач в сочетании с двигателем.

Винтовые классификаторы серии FL выпускаются в различных модификациях с определенными отличиями в заявленных характеристиках, поэтому заказчик может выбрать наиболее подходящую модель.

Тип	Модель	Спецификация	Диаметр спирали(мм)	Скорость вращения (об/мин)	Бак(мм)		Угол Наклона	Производительность		Приводной Двигатель	Подъемный Двигатель	Вес
Тип	Модель	Спецификация	Диаметр спирали(мм)	Скорость вращения (об/мин)	Длина (мм)	Ширина (мм)	(°)	Переполнение	Возвращение	Мощность (кВт)	Мощность (кВт)	(T)
Высокой плотиной один винт	FLG-5	φ500	500	8-12.5	4500	555	14-18.5	32	143~261	1.1		1.6
	FLG-7	φ750	750	6-10	5500	830	14-18.5	65	256~564	3		2.9
	FLG-10	φ1000	1000	5-8	6500	1112	14-18.5	85	473~1026	5.5		4.4
	FLG-12	φ1200	1200	5-8	6500	1372	14-18.5	155	1170~1600	5.5	1.5	8.8
	FLG-15	φ1500	1500	4-6	8265	1664	14-18.5	235	1140~2740	7.5	2.2	11.68
	FLG-20	φ2000	2000	3-3.5	8400	2200	14-18.5	400	3890~5940	11 или 15	3	20.45
	FLG-24	φ2400	2400	2.5-4	9130	2600	14-18.5	580	6800	8.5	3	25.65
	FLG-30	φ3000	3000	3.2	12500	3200	14-18.5	890	11650	22	4	37
Высокой плотиной двойным винтом	2FLG-12	φ1200	1200	6	6500	2600	14-18.5	310	2340~3200	5.5×2	1.5×2	15.84
	2FLG-15	φ1500	1500	2.5,4.6	8250	3200	14-18.5	470	2280~5480	7.5×2	2.2×2	22.1
	2FLG-20	φ2000	2000	3.6-5.5	8400	4280	14-18.5	800	7780~11880	11×2	3×2	36.4
	2FLG-24	φ2400	2400	3.6-7	9130	5100	14-18.5	1160	13600	2×18.5	3×2	45.874
	2FLG-30	φ300	3000	3.2	12500	6300	14-18.5	1785	23300	2×22	4×2	73.03
Погруженный один винт	FLC-10	φ1000	1000	5	8400	1112	14-18.5	75	473~1026	5.5	0.4	6
	FLC-12	φ1200	1200	5-6.7	8400	1372	14-18.5	120	1170~1630	7.5	2.2	11.02
	FLC-15	φ1500	1500	2.5-4.6	10500	1664	14-18.5	185	1830~2740	7.5	2.2	15.34
	FLC-20	φ2000	2000	3.6-5.5	12900	2200	14-18.5	320	3290~5940	11 или 15	3	29.06
	FLC-24	φ2400	2400	3.6	14130	2600	14-18.5	455	6800	18.5	4	37.267
	FLC-30	φ3000	3000	3.2	14300	3200	14-18.5	705	11650	30	4	43.5
Погруженный двойным винтом	2FLC-12	φ1200	1200	6	8400	2600	14-18.5	240	2340~3260	7.5×2	1.5×2	19.61
	2FLC-15	φ1500	1500	2.5-4.6	10500	3200	14-18.5	370	2280~5480	7.5×2	2.2×2	27.45
	2FLC-20	φ2000	2000	3.6-5.5	12900	4280	14-18.5	640	7780~11880	11×2	3×2	50
	2FLC-24	φ2400	2400	3.6	14100	5100	14-18.5	910	13608	2×18.5	4×2	65.283
	2FLC-30	φ3000	3000	3.2	14300	6300	14-18.5	1410	23300	2×22	4×2	84.87

Запчасти для спиральных классификаторов
