Барабанная сушилка 3680 представляет собой комплексную промышленную установку для термической обработки и высушивания различных сыпучих материалов. Система обеспечивает эффективное удаление влаги из органических и минеральных веществ. Процесс начинается с подачи материала в загрузочный бункер, откуда через подающий ленточный конвейер сырье направляется в роторную дробилку для предварительной подготовки. Измельченный материал поступает в главный сушильный барабан, установленный на опорных роликах с небольшим уклоном. Вращение барабана обеспечивает равномерное перемещение и перемешивание материала. Внутреннее устройство барабана включает систему лопастей специальной конфигурации, которые создают «завесу» из материала для максимального контакта с потоком теплоносителя. Горячий воздух, проходя через барабан, эффективно удаляет влагу из обрабатываемого сырья. Высушенный материал выгружается на разгрузочный ленточный конвейер.
Особенностью оборудования является развитая система очистки воздуха, включающая циклонный пылеуловитель и вспомогательные пылеулавливающие устройства. Отработанный воздух проходит через циклонную систему, где происходит отделение твердых частиц и пыли, после чего очищенный воздух выводится через дымоход. Вентилятор с принудительной тягой обеспечивает необходимое разрежение и циркуляцию воздушных потоков.

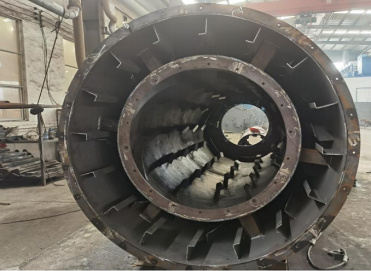

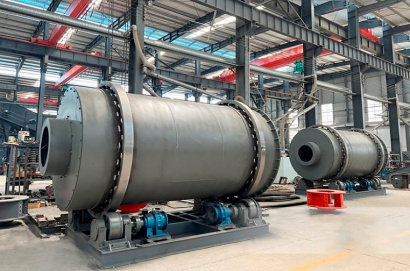

Барабан сушилки 3680 имеет усиленную конструкцию с фланцевыми соединениями, обеспечивающими герметичность и надежность при работе с высокими температурами. Внутренняя поверхность барабана оснащена специальными лопастями, расположенными по спирали. Сушилка универсальна в применении для различных материалов с разными физическими свойствами.

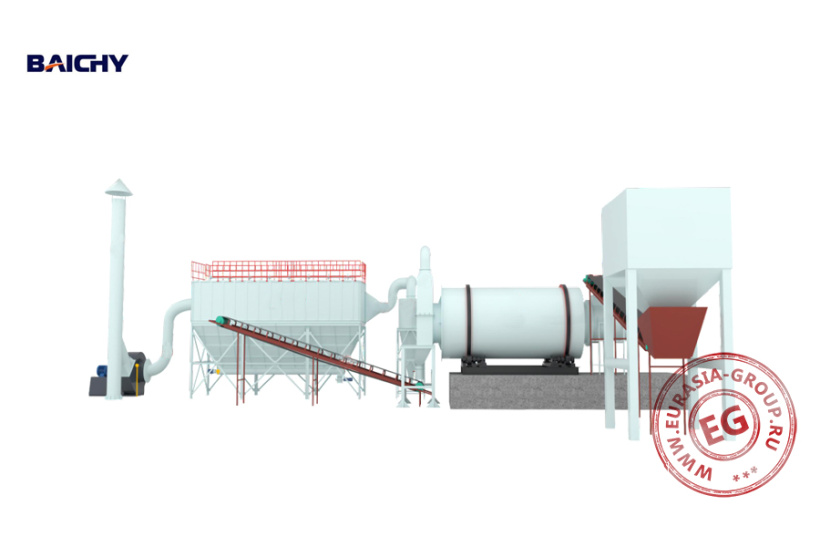

- Загрузочный бункер;
- Подающий ленточный конвейер;
- Трехпроходная роторная дробилка;
- Разгрузочное устройство;
- Циклонный пылеуловитель;
- Труба для удаления пыли;
- Пылеуловитель;
- Шнековый конвейер;
- Впускная труба
- Вентилятор с принудительной тягой;
- Дымоход;
- Разгрузочный ленточный конвейер.
