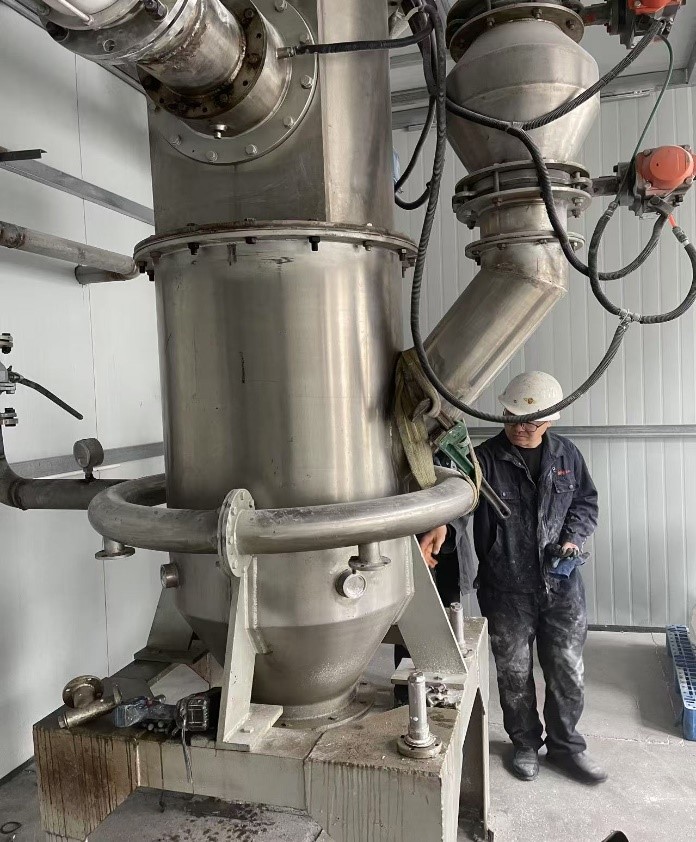

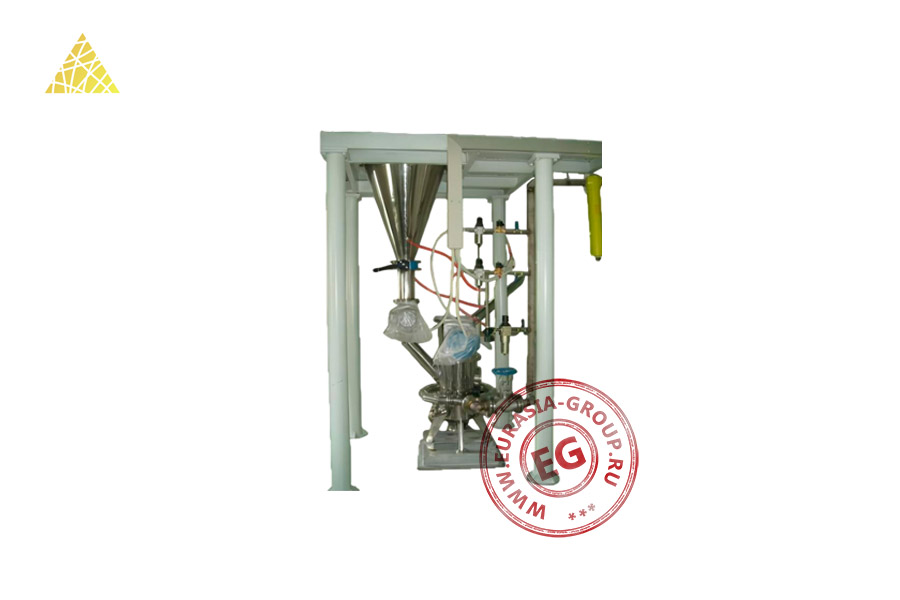

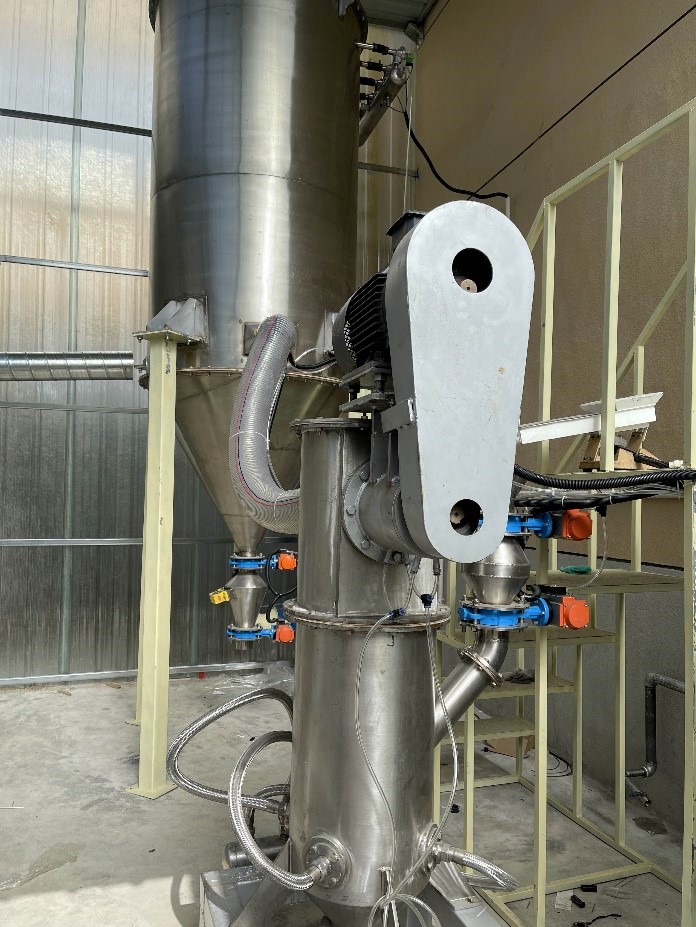

Мельница MQW10 представляет собой современную струйную установку для тонкого измельчения различных материалов, выполненную преимущественно из нержавеющей стали SUS 304. Ее основной узел – ударно-струйный измельчитель, где частицы материала подвергаются моментальному размолу в условиях флюидизации. Это достигается за счет четырех сверхзвуковых сопел, установленных на дне камеры и изготовленных из износостойкой нержавеющей стали с возможностью использования сменных сопел разного диаметра. Для наблюдения за процессом на корпусе камеры предусмотрен смотровой люк.

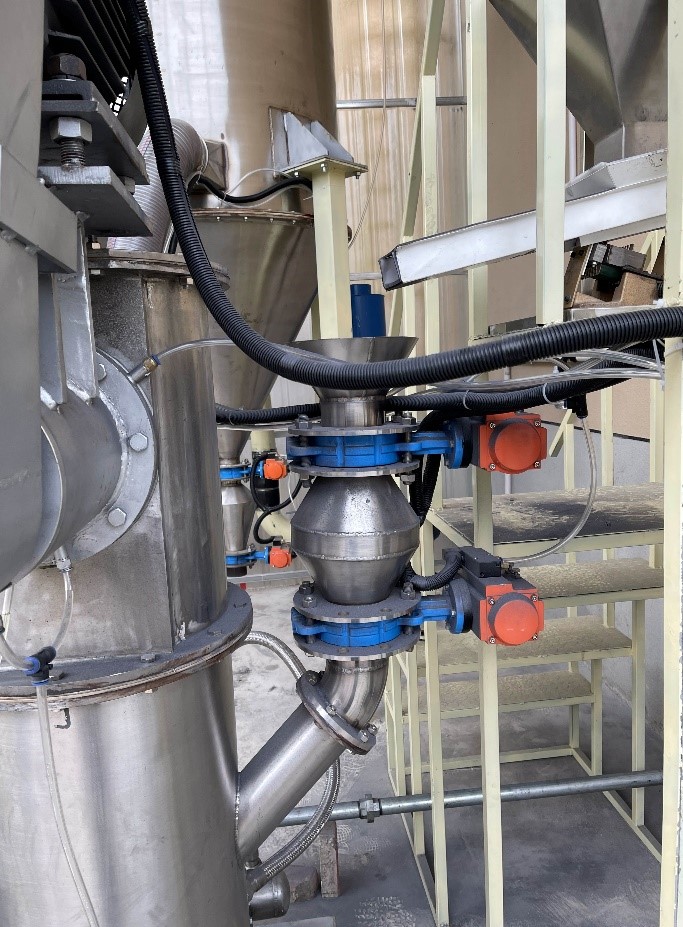

Подача сырья осуществляется через автоматическую систему питания, включающую бункер с вибрационными пластинами и шнековый дозатор с частотным регулированием скорости двигателя. Для удобства очистки передняя часть шнекового питателя выполнена в виде быстросъемного соединения. После измельчения готовый порошок отделяется от транспортного газа в циклоническом сепараторе из нержавеющей стали. Окончательная тонкая очистка воздуха происходит в импульсном рукавном фильтре. За создание необходимого воздушного потока отвечает высоконапорный центробежный вентилятор из углеродистой стали с ручным регулируемым клапаном и шумоглушителем.

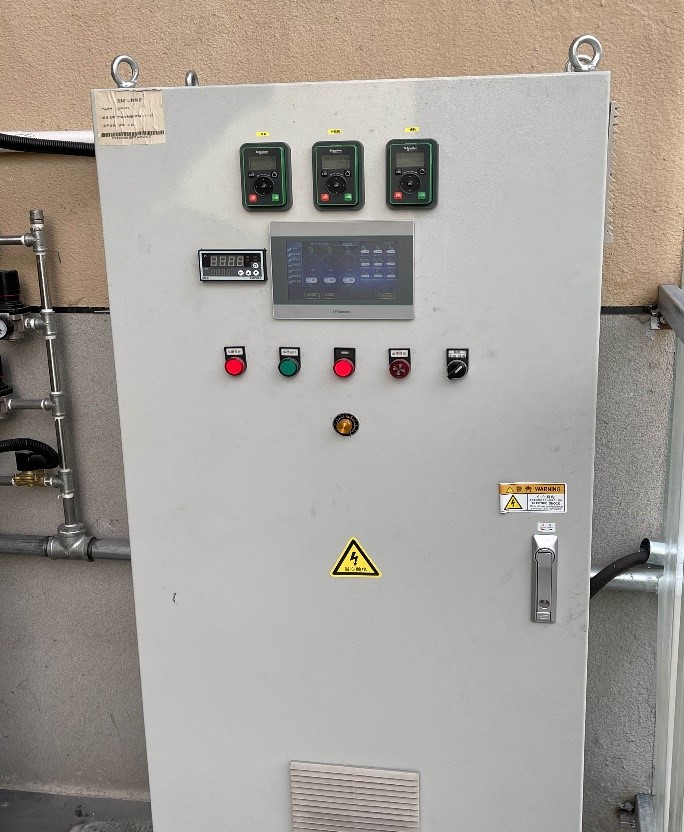

Все компоненты системы соединены трубопроводами из нержавеющей стали и установлены на общей платформе с каркасом из углеродистой стали. Работой всего комплекса управляет автоматизированная система на базе программируемого логического контроллера (PLC) с сенсорным интерфейсом. Панель управления обеспечивает индикацию основных параметров, надежную защиту двигателей и возможность работы как в автоматическом, так и в ручном режимах.
| Модель | MQW10 | |
| Размер подаваемых частиц (мм) | 0,1-0,125 | |
| Размер частиц продукта (мкм) | 1-5 | |
| Узел дробления воздушным потоком | Модель | MQW10 |
| Противоизносные подшипники | SKF (Швеция) | |
| Общий материал | Нержавеющая сталь SUS 304 | |
| Количество сопел (шт.) | 4 | |
| Размеры сопел (мм) | 4, 4,5, 5 | |
| Мощность двигателя (кВт) | 6 | |
| Система подачи | Материал силоса | Нержавеющая сталь SUS 304 |
| Мощность дозирующего питателя (кВт) | 0,75 | |
| Циклонный коллектор | Пневматическая дроссельная заслонка | DN150, нержавеющая сталь |
| Импульсный пылесборник | Модель | MB50 |
| Материал | Нержавеющая сталь SUS 304 | |
| Площадь фильтра (м²) | 50 | |
| Выброс пыли (мг/м³) | <40 | |
| Центробежный вентилятор высокого давления | Материал | Углеродистая сталь |
| Мощность двигателя (кВт) | 11 | |
| Бытовые вспомогательные источники воздуха | Давление сжатого воздуха (МПа) | 8 |
| Расход сжатого воздуха (м³/мин) | 10 | |
| Установленная мощность (кВт) | 55 | |
| Напряжение (В) / Частота (Гц) | 380/50 | |
| Установленная мощность (кВт) | 18 | |
