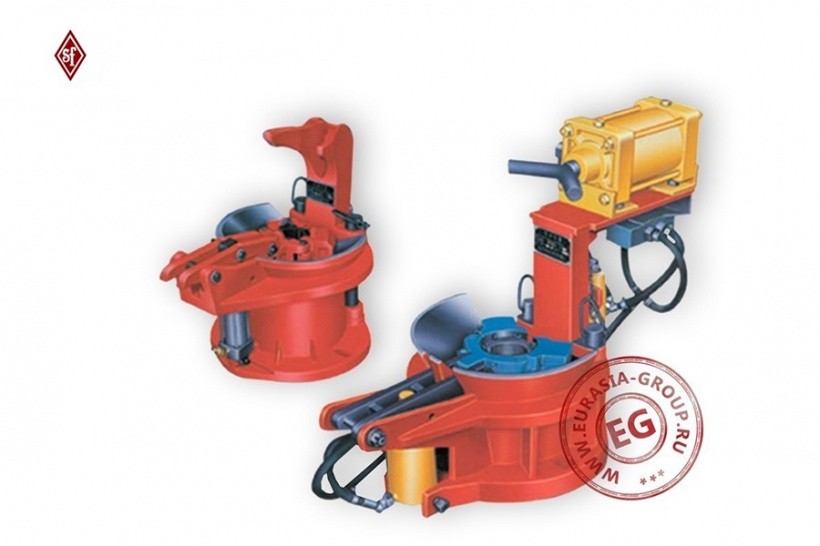

Пневматический спайдер QQP

Пневматические спайдеры QQP специализированно спроектированы для автоматизации мероприятий, связанных с ремонтом нефтяных трубопроводов, однако они адаптированы и для работы (зажим, удержание, центрирование и освобождение) с бурильными штангами, обсадными трубами и др. Изделие характеризуется, как универсальное трубозахватное пневматическое устройство цикличного действия из перечня вспомогательного технологически незаменимого бурового оборудования.

Спайдер пневматического типа QQP изготовлен в соответствии со спецификацией API SPEC 7K и доступен в трёх модификациях (числовое значение в названии модели указывает на максимальную грузоподъёмность в кг). Корпус изделия может быть закрытого или открытого типа, но оба варианта не препятствуют обслуживанию внутренних элементов конструкции. Детали и части структуры изготавливаются из металла, подвергшегося термической обработке, что продлевает срок его эксплуатации до 3 лет. Высокая операционная эффективность и незначительное количество ошибок возможно благодаря применению воздуха, как источника энергии, при этом одна пневматическая система (1 куб. м) может обеспечивать давлением 8…10 таких спайдеров. На внутреннем диаметре изделия предусмотрены косые канавки, по которым перемещаются клиновые сегменты. При спуске клиньевой подвески выполняется зажим стенок трубы, а при подъёме, соответственно, освобождение. Задействуется гиратор давления. Сила зажима регулируется, точность в пределах 0,01…0,03 мм.

Пневматический спайдер QQP перед непосредственной эксплуатацией подвергается ряду контрольных испытаний, которые дают уверенность в его готовности. Отправка осуществляется в прочном деревянном ящике с внутренней прослойкой для предотвращения возможности механической деформации. Поставка сопровождается пакетом документации.
