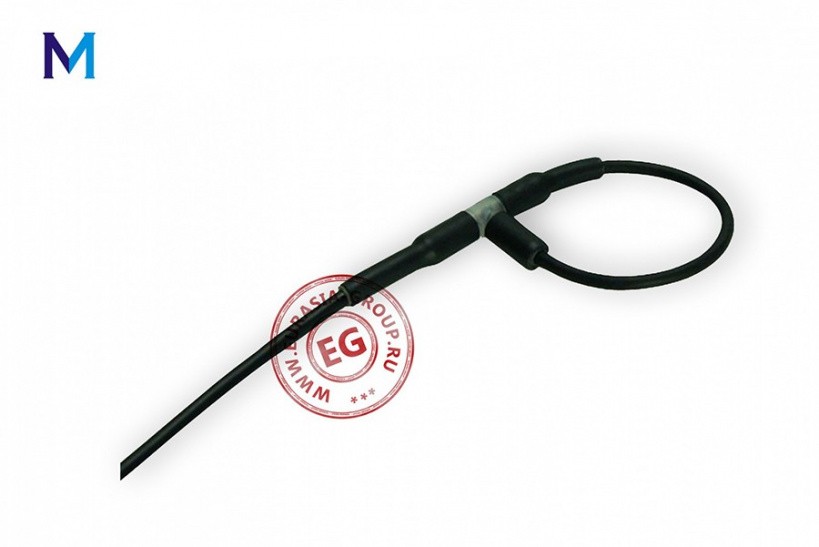

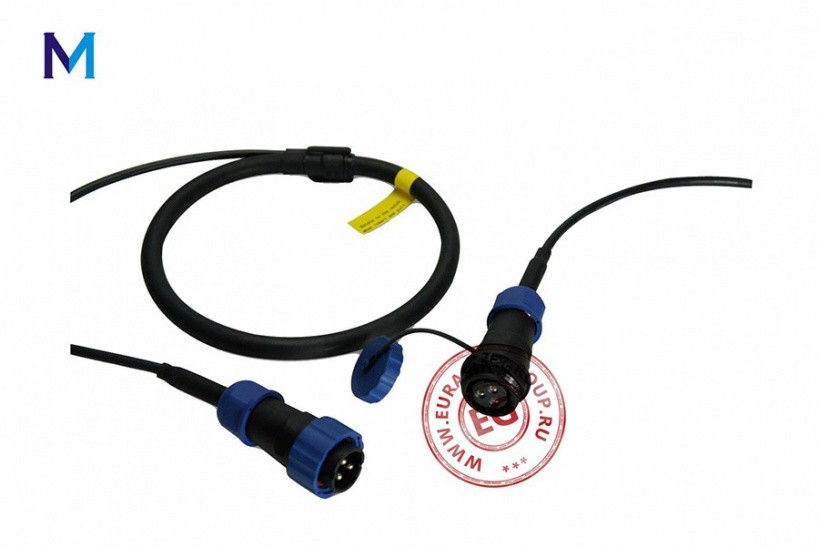

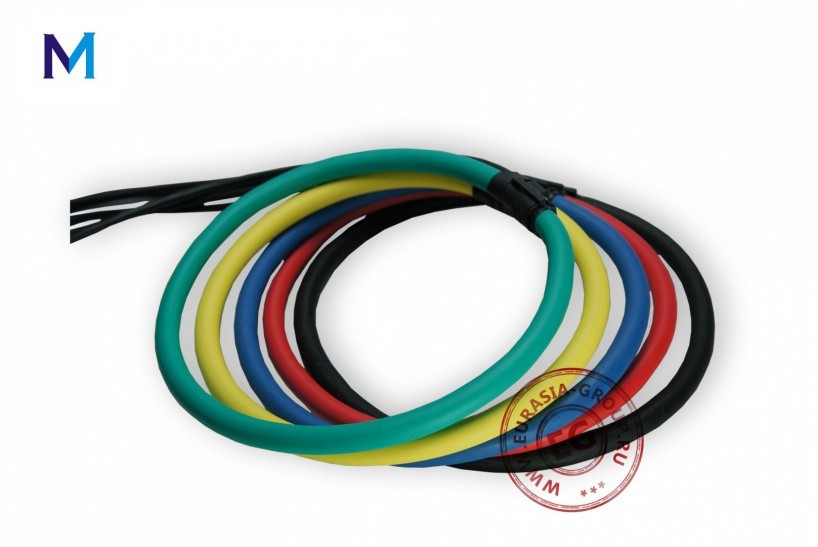

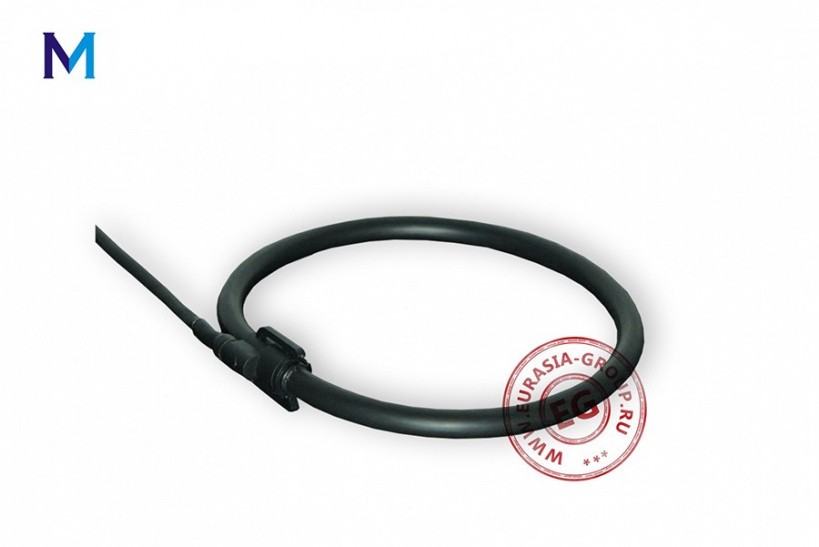

Гибкий пояс Роговского представляет собой токовый трансформатор на немагнитном каркасе, который не чувствительный к постоянной составляющей тока, намагничивающей традиционные трансформаторы тока. Данное изделие задействуется, как для цепей постоянного, так и переменного тока с различными показателями и формой токов. Это позволяет осуществлять измерения переменной величины протекающего тока, включая ВЧ гармоники.
Токовый трансформатор с немагнитным каркасом,благодаря своим уникальным свойствам, широко применяется в структуре контрольно-измерительной аппаратуры, автоматических изделий, а также устройств защиты и управления.
Характеристики модели A-FCT
| Диапазон тока (RMS) | 0-50000 A/ AC |
| Выходной сигнал (di / dt) | 144 мВ / 1000A @ 60 Гц |
| 120 мВ / 1000A @ 50 Гц | |
| Точность | ± 0,5% от показания (наиболее точное положение, 25 ℃) |
| Ошибка линейности | ±0.2% |
| Пропускная способность (-3 дБ) | 2 Гц -100 кГц |
| Чувствительность на входе | ±2% |
| Максимальное время отклика | 1us |
| Ошибка фазы | ≤1% |
| Рабочая температура | -20℃ до 70℃ |
Характеристики модели S-FCT
| Диапазон тока (RMS) | 0-50000 A/AC |
| Выходной сигнал (di / dt) | 240 мВ/ 1000 A @ 60 Гц |
| 200 мВ / 1000 A @ 50 Гц | |
| Точность | ± 0,5% от показания (наиболее точное положение, 25 ℃) |
| Ошибка линейности | ±0.2% of reading |
| Пропускная способность (-3 дБ) | 2 Гц to 100 кГц |
| Чувствительность на входе | ±2% |
| Максимальное время отклика | 1us |
| Ошибка фазы | ≤1% |
| Рабочая температура | -20℃ до 70℃ |
Характеристики модели H-FCT
| Диапазон тока (RMS) | 0-50000A AC |
| Выходной сигнал (di / dt) | 24 мВ /1000 A @ 60 Гц |
| 20 мВ /1000 A @ 50 Гц | |
| Точность | ± 0,5% от показания (наиболее точное положение, 25 ℃) |
| Ошибка линейности | ±0.2% of reading |
| Пропускная способность (-3 дБ) | 2 Гц - 100 кГц |
| Чувствительность на входе | ±2% |
| Максимальное время отклика | 1us |
| Ошибка фазы | ≤1% |
| Рабочая температура | -20℃ до 70℃ |
Характеристики модели T-FCT
| Диапазон тока (RMS) | 0-50000A AC |
| Выходной сигнал (di / dt) | 144 мВ /1000 A @ 60 Гц |
| 120 мВ /1000 A @ 50 Гц | |
| Точность | ± 0,5% от показания (наиболее точное положение, 25 ℃) |
| Ошибка линейности | ±0.2% of reading |
| Пропускная способность (-3 дБ) | 2 Гц - 100 кГц |
| Чувствительность на входе | ±2% |
| Максимальное время отклика | 1us |
| Ошибка фазы | ≤1% |
| Рабочая температура | -20℃ до 70℃ |
