Токарно-фрезерные станки по дереву – виды, назначение, преимущества и недостатки
Многочисленные промышленные предприятия используют в своей деятельности заготовки и детали из древесины. Популярность этого материала определяется его податливостью и доступностью. Многие российские граждане любят работать с деревом по тем же причинам. Поэтому рынок предлагает индустриальным компаниям и домашним мастерским развёрнутый ассортимент обрабатывающего оборудования. Среди многообразия особенно выделяются токарно-фрезерные станки. Потому что они универсальные, способные выполнять несколько операций. Между собой машины различаются габаритами, мощностью, степенью автоматизации и другими параметрами. Выбрать токарный фрезерный станок по дереву несложно, если хорошо знать основные характеристики и существующие виды.
Что такое токарно-фрезерный станок по дереву

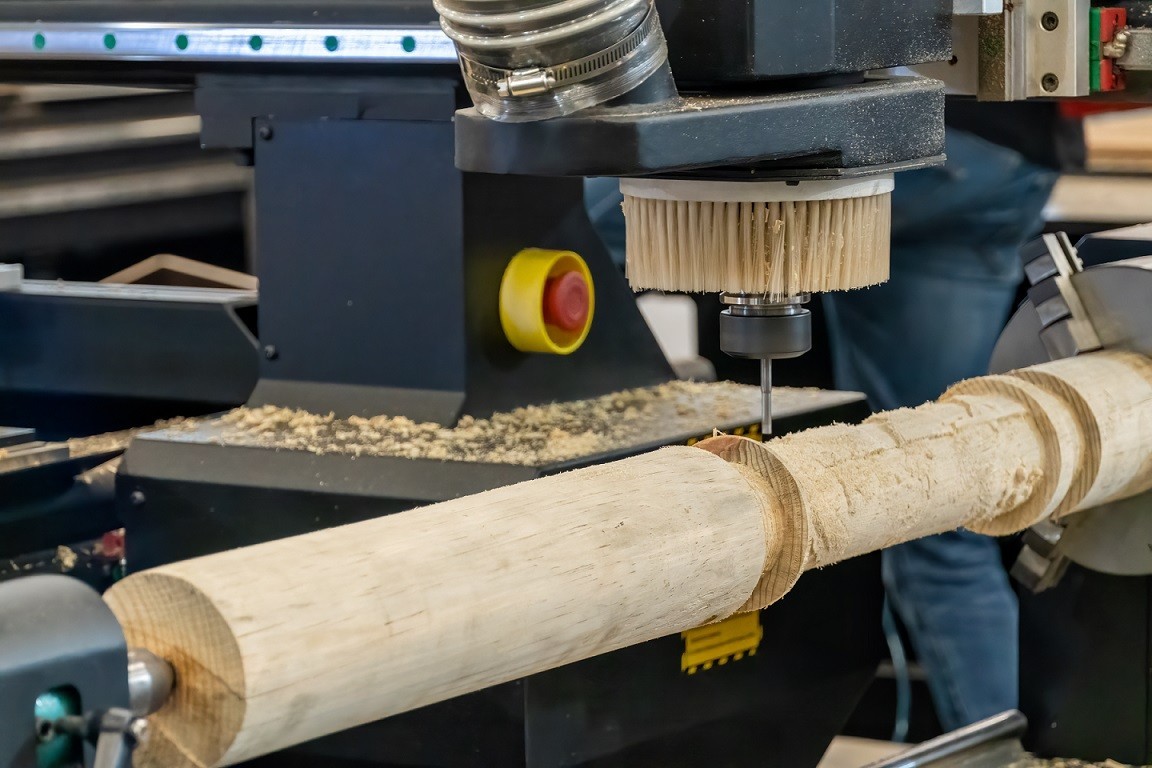

Токарно-фрезерный станок по дереву – это универсальный режущий инструмент для деревообработки, который позволяет: формировать, фрезеровать, шлицевать и выполнять другие виды пропилов в мягкой и твёрдой древесине. Этот вид оборудования часто называют комбинированным.
С помощью фрезерования можно обрабатывать различные материалы, такие как:
- Массив дерева (лиственные, хвойные и экзотические).
- Клеёный профилированный брус.
- Древесно-стружечная плита.
- Древоволокнистая плита.
- Фанера.
Выпускаемые заготовки и детали используются для производства мебели, сборки различных конструкций и декорирования. Сегодня токарно-фрезерные станки с размахом эксплуатируются, как на промышленных предприятиях и мебельных фабриках, так и в бытовых условиях и домашних мастерских. Оборудование заслуженно пользуется популярностью, поскольку способно выполнять: черновую, получистовую и чистовую обработки. (Пусть вас не удивляет в списке наличие плит. Они могут быть использованы для изготовления художественного паркета и т.п.).
Основное назначение
Токарно-фрезерные станки в основном применяют для изготовления фасадов мебели и других деревянных изделий. А на машинах с ЧПУ (числовым программным управлением) теперь нередко делают 3D-гравировку. Вдобавок автоматизированные машины могут вырезать с высокой точностью:
- деревянные игрушки;
- красивые объёмные ножки для столов, стульев и табуретов;
- оригинальную кухонную посуду: ложки, тарелки, ставцы, братины, ковши и прочее.
Кстати, деревянные игрушки, посуда и мебель не ограничиваются русским этносом. Перечисленные виды изделий смотрятся очень интересными из финской, китайской и японской культур. Благодаря этому фабрики расширяют ассортимент сувенирной продукции, чем привлекают новых покупателей и собирают больше выручки.
Виды станков
Токарно-фрезерные станки по дереву выпускаются для широкого круга потребителей. Среди них крупные производственные фабрики, небольшие деревообрабатывающие предприятия и частные мастерские. Объёмы выпускаемой ими продукции существенно разнятся, как требования к скорости и качеству. Поэтому разработчики станков предлагают пользователям разные решения производственных процессов. Благодаря этому на рынке представлены 3 вида токарно-фрезерного оборудования:
- Ручной.
- Полуавтоматический.
- Автоматический.
Первый тип подходит для небольшого предприятия и мастерской, для изготовления штучных товаров (винтовых балясин, сложной резьбы на балясинах, многогранников с декоративными канавками по сложному профилю; во фрезерной зоне можно делать сложные гравировальные и координатно-сверлильные работы). Управляется и настраивается машина полностью в ручном режиме. Может представлять собой стационарное или настольное оборудование.
Второй (полуавтоматический) вид представлен станками с частичной автоматизацией процессов. Например, здесь может быть запрограммирована смена режущих инструментов. Это в свою очередь ускоряет производственные операции и повышает точность обработки. Подходит для мелкосерийного выпуска изделий, например, для рельефной кругло-фрезерной обработки деревянных заготовок, приблизительных размеров 1200х150х150 – 1200х800х150 мм.
Третий (автоматический) вид машин полностью управляются ЧПУ. Это высвобождает ручной труд, увеличивает скорость работы с древесиной и позволяет выйти на крупносерийное производство. Как правило эти станки мультиинструментные, с возможностью работать в трёхмерном пространстве. На них вы сможете создавать витражи, криволинейно раскраивать материал, выпускать художественный паркет, делать модели под вакуумную формовку, точно и качественно вырезать изделия с 3D-эффектом.
Преимущества и недостатки
Токарно-фрезерные станки по дереву идентичные в части главного назначения – обработки древесины. Производятся они различными компаниями в разных уголках планеты. А поскольку это рыночный продукт, то несмотря на место изготовления у него есть общие преимущества и недостатки. Среди них можно выделить основные.
Плюсы:
- простое управление;
- производственная гибкость;
- быстрая обучаемость к управлению;
- возможность обрабатывать сложные детали;
- высокий уровень автоматизации производства;
- высокая точность и повторяемость обработки деталей;
Минусы:
- дорогая стоимость (для машин с ЧПУ);
- для ремонта некоторых поломок требуется специалист.
Недостатки в меньшинстве и кратно перекрываются преимуществами, среди которых точность обработки и высокая производительность. А это одни из главных условий любого предприятия.
Обзор оборудования
Предлагаем вашему вниманию небольшой обзор токарно-фрезерных станков с кратким описанием и основными техническими характеристиками.
Токарный станок с фрезерным узлом по дереву CNC425W
Токарно-фрезерный станок по дереву для изготовления деталей мебели (ножки, стойки, колонны), а также для производства декоративных подсвечников, чаш, ковшей и даже игрушки. Способен гравировать вращающиеся и неподвижные заготовки. Классифицируется, как промышленное оборудование начального уровня. Адресован небольшим фабрикам и частным мастерским.
Станок представляет собой программируемый комбинированный агрегат. Рабочие процессы выполняются с помощью электропневматических узлов под управлением автоматики. Все устройства скомпонованы на прочной литой станине, исключающей колебания и вибрации. Высокоскоростной шпиндель приводится в действие ременной передачей. Обработку выполняют одновременно 2 резца (первый черновой, второй чистовой). Подачу инструмента обеспечивает шаговый двигатель через пневматический узел. Точность позиционирования обеспечивают прямолинейные скользящие направляющие Taiwan CSK и точный шариковый винт TBI.
Управление станком осуществляется через широкоэкранный монитор. Диалоговый режим достаточно простой для оператора, поэтому обучение работе с машиной займёт немного времени.
| Модель | CNC425W |
| Мощность двигателя (кВт) | 5,5 |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Максимальный диаметр заготовки (мм) | 2500 x 400 |
| Скорость вращения шпинделя (об/мин) | 3000 |
| Габаритные размеры (мм) | 3700 x 1400 x 1650 |
| Вес (кг) | 2150 |
Токарный станок с фрезерным узлом по дереву CNC415K
Токарно-фрезерный станок для изготовления деталей мебели (ножки, стойки, колонны), а также для производства декоративных подсвечников, чаш, ковшей и игрушек. Способен гравировать только вращающиеся детали (это его отличает от предыдущей модели) Классифицируется, как промышленное оборудования начального уровня.
Модель представляет собой комплекс электропневматических узлов, управляемых автоматикой. Для полноценной работы потребуется компрессор. Токарная резка выполняется одновременной двумя резцами, закреплёнными на едином суппорте: один из которых работает поверхностно, а второй – начисто. Управление операциями выполняет ЧПУ. Программу машине задаёт оператор. Диалоговый режим осуществляется через экран.
| Модель | CNC415K |
| Мощность двигателя (кВт) | 4 |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Максимальный диаметр заготовки (мм) | 1500 х 400 |
| Скорость вращения шпинделя (об/мин) | 3000 |
| Габаритные размеры (мм) | 2700 х 1400 х 1750 |
| Вес (кг) | 1700 |
Токарный станок с фрезерным узлом по дереву 415KZ
Токарный станок с фрезерным узлом для изготовления деталей из дерева. Представляет собой комплекс электромеханического оборудования и ЧПУ. Классифицируется, как промышленное оборудования начального уровня. Предназначен для эксплуатации на небольших или средних предприятиях мебельной и деревообрабатывающей промышленности. Отличается способностью гибко формировать декор и быстро менять стиль обработки.
Модель скомпонована на чугунной станине. Операционная зона закрывается во время работы решетчатыми панелями. Фрезерный узел способен вести обработку по трём осям. Несложная электрическая схема управления, куда включён автомат защиты от перегрузок и частотный инвертор, облегчает обслуживание и ремонт. Управление осуществляется через экранный пульт блока ЧПУ.
| Модель | 415KZ |
| Мощность двигателя (кВт) | 5,5 |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Максимальный диаметр заготовки (мм) | 1500 x 400 |
| Скорость вращения шпинделя (об/мин) | 3500 |
| Габаритные размеры (мм) | 2700 x 1400 x 1650 |
| Вес (кг) | 1900 |
Представленные в обзоре станки изготавливаются в Китае. Производители предлагают их по более интересной стоимости, чем у аналогов из США и ЕС. При этом оборудование не уступает в таком важном параметре, как качество. Китайские разработчики всё реже копируют модели производителей из развитых стран. В основном они занимаются выпуском своих машин, разработанных собственными силами, с внедрением новых технологий, опираясь на существующий опыт.
Заключение
Деревообрабатывающим предприятиям и частным мастерским предлагается развёрнутый ассортимент токарно-фрезерных станков. Многообразие состоит из моделей с ручным, полуавтоматическим и автоматическим управлением. Поэтому заинтересованным предпринимателям, художникам и мастерам будет из чего выбрать на рынке.
