Сушилки с псевдоожиженным кипящим слоем – виды, принцип работы и области применения

Сушилки с псевдоожиженным кипящим слоем представляют собой высокоэффективное оборудование для термической обработки сыпучих, гранулированных и пастообразных материалов. Принцип работы основан на создании «кипящего» состояния материала, когда частицы под воздействием потока горячего воздуха или газа ведут себя подобно жидкости. Это обеспечивает интенсивный тепло- и массообмен, сокращающий время сушки в разы по сравнению с традиционными методами.

Ключевое преимущество технологии – равномерная обработка каждого зерна материала, что исключает локальный перегрев и обеспечивает стабильное качество конечного продукта. Именно это делает сушилки с псевдоожиженным кипящим слоем незаменимыми в современных химических, фармацевтических и пищевых производствах.

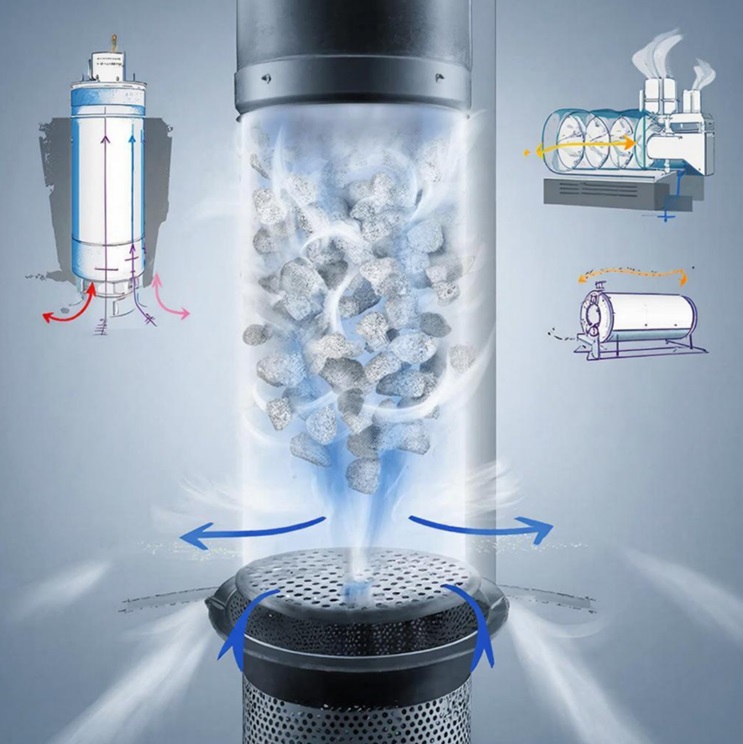

Устройство и принцип работы

В основе технологии лежит фундаментальный физический процесс, превращающий сыпучий материал в подобие жидкости. Этот эффект достигается не за счёт магии, а благодаря точному инженерному расчёту. Конструкция сушилки, на первый взгляд, может показаться простой. Здесь основой служит камера-испаритель с перфорированным дном, известным как газораспределительная решётка. Именно эта решётка является ключевым элементом аппарата. На неё загружается обрабатываемый материал – будь то кристаллы соли, полимерные гранулы или влажный порошок.

Снизу, в подрешёточное пространство под давлением нагнетается поток нагретого воздуха или технологического газа. Когда скорость этого потока превышает определённую критическую точку, происходит качественный скачок. Сила сопротивления движению частиц становится сравнимой с их весом. Слой материала как бы «разрыхляется», частицы приходят в интенсивное хаотическое движение, начинают свободно циркулировать, смешиваться и обтекаться горячим агентом со всех сторон. Этот режим и называется псевдоожиженным или кипящим слоем – материал визуально и по своим свойствам напоминает кипящую жидкость, бурлящую и подвижную.

Такое состояние кардинально меняет физику процесса. В традиционной сушилке тепло подводится к внешнему слою неподвижной массы, а процесс лимитируется медленной диффузией влаги из глубины. В кипящем слое каждая микроскопическая частица оказывается в непосредственном контакте с сушильным агентом. Площадь контакта твёрдой и газовой фаз возрастает на порядки, а постоянное перемешивание исключает образование локальных перегретых или недосушенных зон. Влага удаляется практически мгновенно и равномерно со всей массы продукта. Отработанный, насыщенный парами газ уносится через верхнюю часть камеры в систему очистки, а готовый высушенный продукт непрерывно или периодически выгружается.

Этот базовый принцип служит отправной точкой для различных инженерных решений, адаптирующих технологию под конкретные технологические задачи – от простой сушки до сложнейших процессов гранулирования, охлаждения или прокаливания.

Классификация по конструкции: вертикальные и горизонтальные сушилки

Рынок предлагает два вида сушилок кипящего слоя: с вертикальной и горизонтальной компоновкой. В одних обстоятельствах это вопрос экономии площади цеха, а в других – фундаментальное решение, определяющее гидродинамику процесса, характер движения материала и, в конечном итоге, качество готового продукта. Каждая конструкция воплощает в себе особый подход к управлению «кипящим» потоком.

Вертикальные

Сушилки с вертикальной конструкцией можно назвать классикой жанра. Их работа основана на принципе восходящего потока. Материал загружается в цилиндрическую или призматическую камеру с коническим или плоским днищем, оснащённым газораспределительной решёткой. Поток горячего газа, устремляясь строго вверх, вовлекает частицы в интенсивное циркуляционное движение внутри ограниченного объёма. Частицы подхватываются в центре, увлекаются вверх, затем, достигнув свободной поверхности слоя или стенок, опускаются вниз, чтобы вновь быть подхваченными потоком.

Этот вихревой, но в целом хаотичный режим обеспечивает превосходное перемешивание и максимальную однородность обработки для сыпучих материалов с хорошей псевдоожижаемостью, таких как:

• песок,
• минеральные соли,
• гранулированные полимеры.

Ключевые преимущества вертикальной конструкции заключаются в её компактности, относительно простой конструкции и минимальных теплопотерях благодаря сферической или цилиндрической форме камеры. Правда, время пребывания материала в такой сушилке труднее поддаётся точному регулированию и сильно зависит от гранулометрического состава и однородности сырья.

Горизонтальные

Сушилки горизонтальной конструкции реализуют принцип направленного транспорта. В них камера имеет форму удлинённого прямоугольного или цилиндрического жёлоба, разделённого на секции перфорированными перегородками или оснащённого решёткой с переменным углом наклона. Горячий газ здесь выполняет двойную функцию:

• псевдоожижает слой,
• продвигает материал от точки загрузки к точке выгрузки, подобно течению реки.

Это позволяет задавать материалу чёткий временной маршрут. В каждой последующей секции или зоне можно независимо задавать параметры сушильного агента – температуру, влажность, скорость. Такая архитектура открывает возможность для реализации сложных многостадийных процессов, например:

• в первой зоне можно проводить интенсивную сушку при высокой температуре для удаления свободной влаги,
• во второй – досушивать продукт в более мягком режиме,
• в третьей – охлаждать его перед выгрузкой.

Эта конструкция становится незаменимой для обработки материалов с широким фракционным составом, склонных к комкованию или требующих деликатного температурного режима. Именно в горизонтальных сушилках часто организуют процессы с вводом растворов или расплавов для гранулирования, когда жидкая фаза распыляется на кипящий слой уже высушенных частиц, формируя гранулы заданного размера.

Учитывая изложенное, выбор в пользу вертикальной или горизонтальной конструкции – это поиск баланса между интенсивностью перемешивания и контролем над временем пребывания. Вертикальные аппараты – эталоны эффективности и компактности для однородных сыпучих продуктов. Горизонтальные – это высокотехнологичные платформы для сложных, многоступенчатых процессов, где ключевую роль играет точное управление каждым этапом превращения сырья в готовый продукт.

Современные китайские производители предлагают надёжные решения в обоих конструктивных исполнениях, что позволяет выбрать установку, идеально соответствующую именно вашей технологической карте.

Типы сушилок по количеству камер и их назначение

Эволюция сушилок с кипящим слоем от однокамерных к многокамерным системам отражает логику развития любого сложного производства: от выполнения единичной операции к созданию непрерывного, контролируемого и многофункционального технологического цикла. Количество камер в аппарате напрямую определяет его способность решать простые или комплексные задачи, обеспечивая переход от базовой сушки к тонкой термохимической обработке.

Однокамерные

Сушилки с одной камерой представляют собой саму суть технологии в её чистом, так называемом концентрированном виде. Они реализуют один процесс в едином, унифицированном пространстве. Загруженный материал находится в состоянии интенсивного псевдоожижения, и во всём его объёме поддерживаются одинаковые параметры температуры, влажности и времени контакта с агентом.

Это идеальный инструмент для решения стандартных задач, где требуется эффективно и быстро удалить влагу из однородного, хорошо сыпучего материала с предсказуемыми свойствами. Такие аппараты блестяще справляются, например, с осушением кварцевого песка, определённых видов минеральных солей или гранулированных пластмасс.

Их сила в простоте, надёжности и экономической эффективности для рутинных операций. Однако эта же простота накладывает ограничения: процесс нельзя разделить на стадии, затруднена работа с материалами, чьи свойства резко меняются в ходе сушки.

Двухкамерные

Появление 2-камерных сушилок знаменует переход к управляемому процессу. Разделение на две изолированные или условно разделённые зоны позволяет развести во времени и пространстве две разные технологические фазы. Чаще всего это реализуется как режим «интенсив-деликат».

Первая камера работает в жёстких условиях с максимальной температурой и скоростью газа, чтобы за минимальное время удалить основную, так называемую свободную влагу с поверхности частиц. Затем материал переходит во вторую камеру, где процесс завершается при более щадящей температуре. Это предотвращает перегрев и термическую деградацию продукта на финальной стадии, когда удаляется связанная влага.

Такая конструкция спасает материалы, склонные к комкованию или оплавлению поверхности, такие как сульфат аммония или некоторые полимеры. Другой распространённый вариант – комбинация сушки и охлаждения, когда первая камера отапливается, а вторая обдувается холодным воздухом, позволяя сразу получать готовый к упаковке продукт без организации отдельного цикла охлаждения.

Многокамерные

Многосекционные сушилки – это уже не просто сушильные агрегаты, а полноценные технологические платформы для сложных физико-химических преобразований. Они состоят из ряда последовательных камер-модулей, каждая из которых представляет собой самостоятельный реактор с независимо регулируемой средой. Материал, транспортируемый от секции к секции, проходит через строго заданный температурно-временной профиль. Эта архитектура открывает путь для процессов, которые невозможны в однородной среде. Например, можно организовать следующую последовательность:

• испарение растворителя,
• кристаллизация,
• прокаливание (обжиг),
• постепенное охлаждение.

Именно в таких аппаратах производят высокоценные продукты, где качество определяется тонкой структурой: катализаторы с заданной пористостью, пигменты со специфическим оттенком и дисперсностью, термочувствительные фармацевтические субстанции. Фактически, многокамерная сушилка кипящего слоя становится ядром высокотехнологичного производства, интегрируя в одном аппарате несколько стадий, которые в традиционной схеме потребовали бы целого каскада отдельного оборудования.

Выбор между однокамерной, двухкамерной или многокамерной системой – это стратегическое решение, определяющее глубину контроля над процессом. Однокамерная сушилка эффективно выполняет работу. Двухкамерная – оптимизирует и защищает продукт. Многокамерная – создаёт продукт с уникальными свойствами, управляя его превращением на микроскопическом уровне.

Понимание этой технологической градации является ключом к точному позиционированию техники на рынке и грамотным консультациям с вашими заказчиками, чьи задачи могут варьироваться от банального осушения сырья до создания сложных химических продуктов с добавленной стоимостью.

Сферы применения сушилок кипящего слоя

Широкая востребованность сушилок с псевдоожиженным слоем в разнообразных отраслях промышленности проистекает не из случайности. Она происходит из фундаментальной способности этой технологии взаимодействовать с материалами в различном агрегатном состоянии, обеспечивая при этом беспрецедентную равномерность и интенсивность обработки. Эта установка давно перестала быть узкоспециализированным инструментом для сушки, превратившись в универсальную платформу для проведения ключевых теплотехнологических операций.

Химическая и металлургическая промышленность

Здесь эти аппараты являются ключевым оборудованием, поскольку идеально адаптированы для работы с сыпучими и гранулированными продуктами, такими как:

• неорганические соли,
• минеральные удобрения,
• кварцевый песок,
• рудные концентраты.

В режиме кипящего слоя каждый отдельный кристалл или гранула подвергается одинаковому воздействию, что гарантирует получение партии продукта со стабильными, воспроизводимыми характеристиками влажности. Но подлинную ценность технология раскрывает при работе с так называемыми «сложными» материалами – теми, что склонны к образованию комков и налипанию, например, сульфат аммония или некоторые виды полимеров. Интенсивное движение частиц в псевдоожиженном слое действует как механический дезинтегратор, предотвращая агломерацию и разрушая уже образовавшиеся рыхлые комки, обеспечивая свободное и полное высушивание каждой частицы.

Отдельного внимания заслуживает способность оборудования работать с пастообразными материалами, растворами и суспензиями, такими как концентрированные красители или солевые расплавы. Для этих целей сушилки оснащаются специальными системами ввода — распылительными форсунками или дисками.

Жидкая фаза диспергируется на мельчайшие капли, которые впрыскиваются непосредственно в массу кипящего слоя инертного носителя или уже подсушенного продукта. Мгновенный контакт капли с раскалёнными частицами приводит к практически моментальному испарению влаги, а твёрдые компоненты осаждаются на ядрах, формируя гранулы заданного размера. Этот процесс, известный как распылительная грануляция в кипящем слое, интегрирует две стадии – сушку и гранулирование – в одну компактную операцию, что существенно упрощает технологическую цепочку.

Фармацевтика и пищевая отрасль

Не остаются в стороне и высокотехнологичные отрасли, предъявляющие исключительные требования к чистоте и деликатности процессов. В фармацевтике сушилки кипящего слоя, выполненные из нержавеющей стали класса аустенит, с полированными поверхностями и системами фильтрации HEPA, используются для получения активных фармацевтических субстанций. В пищевой промышленности они отвечают за сушку:

• заквасок,
• дрожжей,
• крахмала,
• некоторых видов сахара.

Именно здесь критически важно сохранить биологическую активность или вкусовые качества продукта. Аппараты могут работать как на воздухе, так и в среде инертного газа, что открывает возможности для обработки окисляющихся или взрывоопасных материалов.

По своей сути сушилка с кипящим слоем – это больше, чем просто сушилка. Это реактор, гранулятор, охладитель и классификатор в одном корпусе. Её внедрение позволяет российским предприятиям не просто механизировать этап удаления влаги, но и кардинально модернизировать всю цепочку подготовки сыпучего продукта:

• повысить сыпучесть,
• увеличить насыпную плотность,
• улучшить внешний вид и стабильность при хранении.

Внедрение такого оборудования, в том числе предлагаемого из Китая с оптимальным соотношением технологической оснащённости и стоимости, становится стратегическим решением для наращивания конкурентоспособности продукции на внутреннем и внешнем рынках.

Заключение

Современные сушилки с псевдоожиженным слоем китайского производства сочетают в себе проверенные временем инженерные решения с передовыми системами автоматизации. Для российского производителя это означает возможность приобретения надёжного и энергоэффективного оборудования с оптимальным соотношением цены и качества.

Покупая данное оборудование, вы получаете аппарат, готовый к интеграции в технологическую линию для обработки широкой номенклатуры продуктов – от химического сырья до пищевых ингредиентов. Ключ к успеху кроется в чётком определении задач (тип материала, требуемая производительность, начальная и конечная влажность) и выборе правильной конфигурации: вертикальной или горизонтальной, однокамерной или многосекционной. Правильно подобранная сушилка кипящего слоя станет ключевым звеном, повышающим рентабельность предприятия.
