Катушки индуктивности: виды и оборудование для намотки
![](/upload/view1.png)
Индукционные катушки – фундаментальные компоненты широкого спектра электрических и электронных схем. Они играют решающую роль в преобразовании низкого напряжения постоянного тока в высоковольтные импульсы или высоковольтный переменный ток. Это делает их незаменимыми в различных видах аппаратуры и оборудования, которые используются во многих отраслях. Хотя индукторы легко приобрести и хранить на складе, в некоторых случаях требуются катушки очень специфических номиналов. В такой ситуации их необходимо изготавливать самостоятельно, наматывая провод на ферритовые стержни или тороиды определённых типов и размеров. Помогает в этом оборудование для намотки катушек индуктивности. Станки представлены на рынке развёрнутым ассортиментом, с разной степенью автоматизации и различных габаритов.
Что такое катушка индуктивности
Катушка индуктивности представляет собой 2-контактный электрический компонент, который в основном состоит из сердечника с проводом. Они также известны как дроссели. Предназначены для управления электрической энергией в форме магнитных полей. Изготавливаются из токопроводящего материала, как правило, медной проволоки, намотанной вокруг сердечника из железных пластин или феррита (сплавов железа с углеродом). Есть катушки без сердечника.
1. Индукторы с воздушным сердечником. Индукторы с воздушным сердечником имеют конструкцию из проволоки. Они широко используются в высокочастотных устройствах из-за низких потерь. Индукторы с воздушным сердечником часто встречаются в радиочастотных (РЧ) цепях и фильтрах на основе катушек индуктивности.
2. Индукторы с ферритовым сердечником. Индукторы с ферритовым сердечником представляют собой катушку, намотанную на магнитный сердечник из ферритового материала. Они обладают повышенной индуктивностью, поэтому часто используются в трансформаторах и цепях электропитания. Такие индукторы известны своей высокой магнитной проницаемостью, что позволяет эффективно хранить энергию.
3. Индукторы с железным сердечником. Индукторы с железным сердечником, как следует из названия, используют металлическое основание в конструкции. Они обладают высокими значениями индуктивности и часто используются в силовых трансформаторах для низкочастотных применений. Индукторы с железным сердечником считаются самыми эффективными в хранении магнитной энергии.

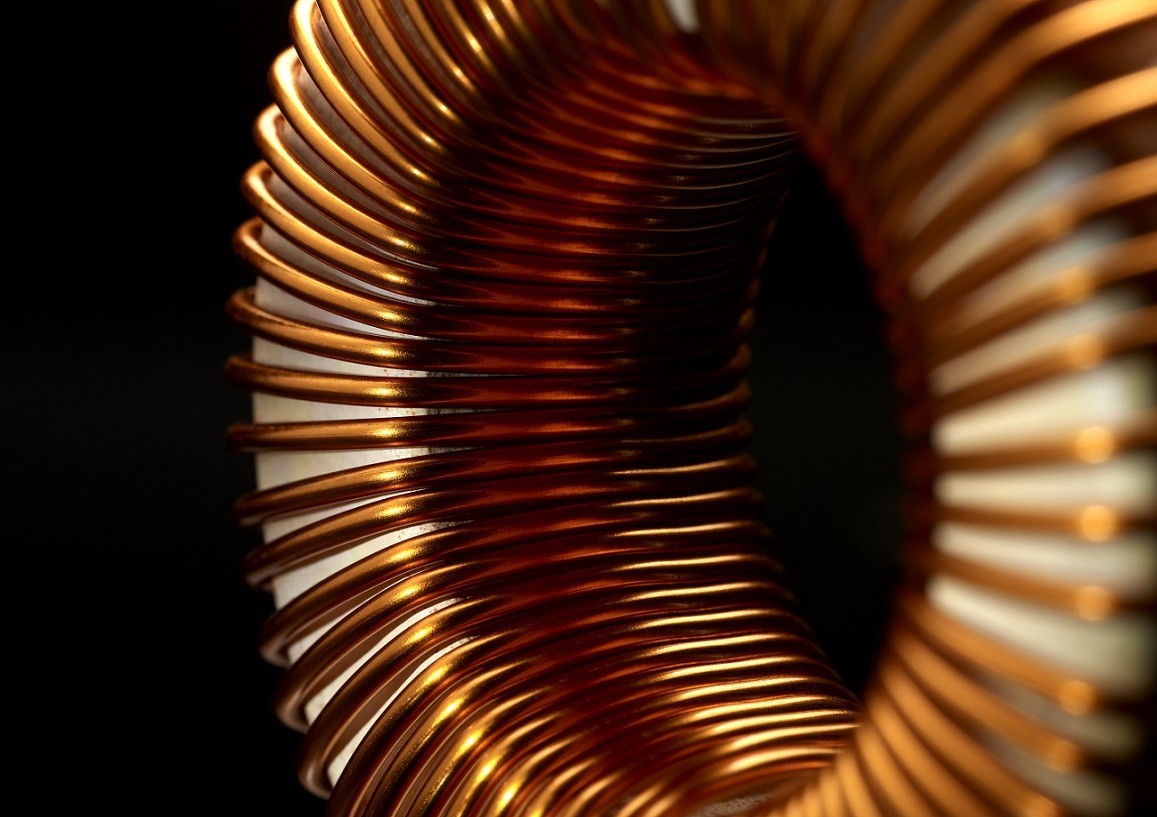

4. Тороидальные индукторы. Тороидальные индукторы имеют конструкцию в форме пончика. Их сердечник обычно изготавливается из железного порошка или ферритового материала. Они обеспечивают превосходную магнитную связь и низкий уровень электромагнитных помех, что делает их пригодными в различных устройствах, включая аудиооборудование и источники питания.
5. Связанные индукторы. Связанные индукторы состоят из двух или более индукторов, намотанных вместе на общем магнитном сердечнике. Они используются в устройствах, требующих взаимной индуктивности, например в трансформаторах и различных схемах обработки сигналов.
О станках для намотки электрических катушек
Оборудование для намотки используется для производства или ремонта статоров, трансформаторов, индукторов и дросселей. Станки различаются по типу конструкции, степени автоматизации и способу работы:
Ручные. Такие станки обычно используются в небольших мастерских или лабораториях. Они позволяют оператору контролировать процесс намотки вручную, обеспечивая высокую точность и гибкость.
Полуавтоматические. Машины с частичной автоматизацией процесса намотки. Они могут быть оснащены различными функциями, такими как:
- программируемое управление;
- контроль натяжения провода;
- автоматическая подача провода и другие.
Полуавтоматы обычно применяются на средних и крупных производствах, где требуется повышенная производительность.
Автоматические. Станки предлагают полную автоматизацию процесса намотки. Они оснащены программным обеспечением для управления всеми аспектами процесса, включая количество витков, диаметр и форму катушки, скорость намотки и другие параметры. Такие станки находят применение на крупных производствах, где требуется высокая производительность и повышенная точность.
Области применения станков для намотки индукционных катушек
Станки для намотки индукционных катушек используются в различных отраслях, таких как:
- Производство полупроводниковой электроники: печатные платы, контроллеры, платы управления, трансформаторы и др.
- Изготовление электрооборудования для транспортных средств: автомобилей, самолётов, судов и других.
- Производство электромеханических узлов: двигатели, генераторы и приводы.
- Выпуск электротехнических изделий: провода, кабели, сенсоры и датчики.
Это лишь некоторые из областей применения станков для намотки индукционных катушек. Их возможности и применимость могут быть более широкими в зависимости от конкретных потребностей производства.
Особенности автоматизации станков для намотки индукционных катушек
Автоматизация производственных процессов является ключевым направлением в развитии электротехнической и приборостроительной промышленностей. Она позволяет повысить продуктивность, улучшить качество выпускаемых изделий и снизить затраты на производственные процессы. Одним из таких направлений по автоматизации стали операции намотки индукционных катушек, которые требуют высокой точности и скорости выполнения.
Особенности программируемых намоточных станков заключаются, в первую очередь, в использовании специализированных цифровых решений на базе современных ПО. Такие станки позволяют выполнить процесс намотки максимально чётко за короткое время, что значительно повышает объёмы выпускаемой линейки изделий за смену.
Кроме того, автоматизация позволяет:
- улучшить качество продукции за счёт исключения ошибок, связанных с человеческим фактором;
- выполнить заданные параметры намотки с высокой точностью и повторяемостью, что обеспечивает однородность и стабильность характеристик катушек;
- сократить время на подготовку процесса производства, так как не требуется настройка станка для каждой новой партии катушек. Это помогает сэкономить каждую драгоценную минуту и ресурсы предприятия в целом.
Исходя из вышеперечисленного, особенности автоматизации станков для намотки индукционных катушек заключаются в повышении производительности, улучшении качества продукции и сокращении затрат на производство. Автоматизация электротехнической и приборостроительной промышленностей является необходимым шагом для предприятий, стремящихся к современным стандартам производства и конкурентоспособности на рынке.
Обзор оборудования
Для наглядности предлагаем небольшой обзор намоточных станков с кратким описанием и основными характеристиками.
Автоматический станок для тороидальной намотки KS-W532
Автоматический станок для тороидальной намотки KS-W532 – это высокотехнологичное оборудование, предназначенное для изготовления тороидальных индукционных катушек. Аппарат работает от стандартного напряжения 220 В (частота 50 Гц), что делает его удобным в использовании для небольших предприятий.
Станок поддерживает диаметр наматываемой проволоки от 0,07 до 0,3 мм, позволяя создавать различные типы индукторов. Кроме того, он оснащён функцией регулировки ширины и диаметра катушки, чтобы расширить ассортимент форм и размеров. Среди других особенностей станка – компактные габариты 600 x 360 x 700 мм, которые позволяют эффективно использовать пространство на производственной площадке.
Модель | KS-W532 |
Напряжение (В) | 220 |
Частота (Гц) | 50 |
Мощность (Вт) | 450 |
Максимальная скорость (об/мин) | 1200 |
Хранение программ (шт.) | 999 |
Катушка OD (мм) | 5 – 20 |
Ширина катушки с проводом (мм) | 15 / 18 / 20 |
Диаметр катушки с проводом (мм) | 50 |
Диапазон наматываемой проволоки (мм) | 0,07 – 0,3 |
Минимальный диаметр осевого отверстия (мм) | 3 |
Габаритные размеры (мм) | 600 x 360 x 700 |
Вес (кг) | 47 |
Одноосный намоточный станок SRB22-1
Одноосный станок SRB22-1 для намотки проволоки на шпули или бобины. Является незаменимым инструментом в процессе производства электрических проводов, кабелей и других изделий. Обладает множеством функций и передовых технологий, которые обеспечивают высокую эффективность и точность намотки. Отличается компактными размерами и эргономичностью.
Внутренний привод станка обеспечивает плавное вращение шпули, а специальный механизм регулировки натяжения даёт возможность точно установить необходимые параметры намотки.
Одной из ключевых особенностей станка является его высокая автоматизация. С помощью современного программного обеспечения можно легко настроить необходимые параметры намотки, а также управлять процессом изготовления. Это значительно упрощает и ускоряет процессы производства.
Модель | SRB22-1 |
Количество шпинделей | 1 |
Диапазон диаметров проволоки (мм) | 0,3 – 2,5 |
Диаметр вращения (мм) | 240 |
Максимальный межстрочный интервал (мм) | 9,99 |
Ширина кабеля (мм) | 180 |
Максимальная скорость (об/мин) | 0 – 2200 |
Двигатель шпинделя | Трёхфазный двигатель + Инвертор |
Входная мощность (В/Гц) | 220/50 (60) |
Габаритные размеры (мм) | 1100 х 620 х 620 |
Вес (кг) | 143 |
Многоосевой намоточный станок MCSH28-80
Многоосевой намоточный станок MCSH28-80 представляет собой высокотехнологичное оборудование, предназначенное для намотки различных проволок на специальные барабаны или катушки. Станок обладает несколькими осевыми системами, что позволяет осуществлять параллельную намотку нескольких барабанов одновременно.
Среди главных особенностей MCSH28-80 является его высокая производительность. Станок способен эффективно обрабатывать большие объёмы материала за короткое время, что делает его идеальным выбором для промышленных предприятий, занимающихся производством кабельной продукции, проводов, индукторов и других электротехнических изделий. Вся номенклатура отличается высокой точностью и надёжностью.
Машина оснащена передовыми системами автоматического контроля, которые позволяют достичь равномерной намотки проволоки и избежать возможных ошибок. Контрольные датчики обеспечивают стабильность и точность процессов, что является важным фактором для качественного производства.
MCSH28-80 характеризуется гибкостью и универсальностью. Может перенастраиваться под различные типы материалов и диаметров, соответствуя требованиям конкретного производства. Это позволяет использовать машину для обработки разнообразных материалов, а также эффективно справляться с заказами различной сложности.
Модель | MCSH28-80 |
Количество валов | 8 |
Диапазон проволоки (мм) | 0,03 – 0,2 |
Диаметр вращения (мм) | 56 |
Максимальный межстрочный интервал (мм) | 9,99 |
Ширина кабеля (мм) | 60 |
Расстояние между шпинделями (мм) | 70 |
Максимальная скорость (об/мин) | 0 – 10000 |
Напряжение (В/Гц) | 220/50 (60) |
Габаритные размеры (мм) | 1200 х 900 х 1230 |
Вес (кг) | 207 |
Автоматический намоточный станок SRF210-10
Станок SRF210-10 является высокоточным автоматическим оборудованием для намотки различных проволочных материалов на катушку (медный эмалированный, медный эмалированный в шёлковой изоляции). Модель обладает широким диапазоном применений и может использоваться в различных отраслях, таких как электротехника, электроника, автомобилестроение и другие.
Станок оснащён специальными направляющими, которые обеспечивают точное наматывание проволоки. Привод имеет регулируемую скорость вращения, что позволяет настраивать процесс в соответствии с требованиями и спецификациями проекта. Модель акустически комфортная и не вызывает вибраций.
Интерфейс управления обеспечивает простоту и удобство эксплуатации. Оператор может легко настроить параметры намотки, контролировать скорость и направление её движения, а также следить за рабочими процессами. Функция автоматического обнаружения и исправления ошибок снижает риск дефектов, увеличивая объёмы качественно намотанного материала.
Компактный и прочный дизайн позволяют экономить место в производственных помещениях. Станок легко обслуживается и требует минимального внимания за счёт автоматического контроля неисправностей, что делает его надёжным и эффективным решением для производства.
Модель | SRF210-10 |
Количество шпинделей | 10 |
Диапазон проволоки (мм) | 0,1 – 0,55 |
Максимальный межстрочный интервал (мм) | 9,99 |
Ширина кабеля (мм) | 75 |
Максимальная скорость (об/мин) | 0 – 4500 |
Двигатель шпинделя (кВт) | 1,5 |
Напряжение (В/Гц) | 220 / 60 (50) |
Габаритные размеры (мм) | 1570 х 1020 х 1650 |
Вес (кг) | 530 |
Шестнадцатишпиндельный станок для намотки катушек KS-W812
KS-W812 – это автоматическое электропневматическое оборудование непрерывного действия. Благодаря 16-шпиндельной намоточной системе широко используется промышленниками в цикле изготовления: трансформаторов малых и средних размеров, реле, индукторов, электродвигателей, электромагнитных клапанов, систем зажигания, измерительных приборов и других катушек с большим количеством витков.
Модель сертифицирована по стандартам CE. Оснащена 4-осевой системой сервопривода переменного тока с ЧПУ, а также системой контроля точности положения. Дополнительно оборудована резаком (усилен пневматикой) для толстой проволоки более 0,3 мм, чтобы отсекать «хвосты» на штифте шпульки. Быстрая смена оснастки не требует специальных инструментов, позволяет экономить время и сохранять точность.
Изготовитель станка сотрудничает с ведущими японскими компаниями, комплектующие от которых существенно повышают качество обработки и надёжность сборки.
Так, в частности, в структуру интегрированы:
- серводвигатели от PANASONIC;
- оптоволоконный датчик от KEYENCE;
- фотоэлектрический датчик от OMRON;
- электромагнитный клапан от KOGANEI;
- высокоскоростные подшипники от NSK;
- пневматические цилиндры и магнитный переключатель от SMC;
- направляющие и шариковый винт изготовлены в Тайване.
Машина KS-W812 имеет современное компьютерное управление для эффективного регулирования работы многоосевых сервосистем. Параметры программы устанавливаются через ПЛК и сенсорную панель. Функция пароля предотвращает изменения программы посторонним лицом.
Модель | KS-W812 |
Межшпиндельное расстояние (мм) | 37 |
Количество шпинделей (шт.) | 16 |
Скорость вращения шпинделя (об/мин) | 15000 |
Диапазон перемещения в плоскостях | X: 85 Y: 85 Z: 55 |
Диаметр проволоки (мм) | 0,02 - 0,5 |
Напряжение (В) | 220 |
Мощность (Вт) | 2000 |
Максимальный диаметр катушки (мм) | 35 |
Диаметр для крепления оснастки (мм) | 10 |
Диапазон перемещения стола подачи (мм) | X: 400 Y: 400 Z: 400 |
Скорость перемещения насадок (мм/с) | 60 |
Сжатый воздух (МПа) | 0,4 - 0,6 |
Габаритные размеры (мм) | 1000 x 1060 x 1200 |
Вес (кг) | 800 |
Перечисленные в обзоре станки выпускаются в Китае. Это автоматизированные машины, представляющие собой высокотехнологичное оборудование, которое обеспечивает высокую производительность и точность изготовления индукторов.
Главной особенностью китайских станков является высокая скорость и автоматизация процессов намотки. Благодаря использованию программного обеспечения и современных технологий эти станки способны обеспечивать повышенную производительность готовых катушек. Использование современных датчиков и контрольно-измерительных систем позволяет контролировать процессы намотки и обеспечивать высокое качество продукции от партии к партии.
Ещё одной важной особенностью современных станков из Китая является их гибкость. Они могут быть перенастроены на работу с различными типами проводов и материалов для намотки. Это делает их эффективным универсальным оборудованием для производства различных типов индукционных катушек. Всё вышесказанное позволяет значительно увеличить объёмы выпускаемой продукции.
Заключение
Индукторы являются незаменимыми компонентами современной электроники и электротехники. Способность хранить и контролировать электрическую энергию в форме магнитных полей делает их незаменимыми для широкого спектра применений. Для производства катушек индуктивности всё чаще применяют автоматизированное оборудование. Оно гарантирует высокую скорость работы и прекрасное качество изделий. Станки представлены на рынке развёрнутым ассортиментом. В зависимости от модели способны выпускать малые, средние и крупные партии продукции.
