Кабель излучающий коаксиальный SLYWV-75-10 – области применения и преимущества
Излучающие коаксиальные кабели применяются там, где радиочастотная или мобильная связь затруднена или полностью невозможна. Например, если точечная антенна принимающего устройства не обеспечивает адекватного покрытия зоны или слишком плохо ловит. В таком случае прокладывают радиочастотный электрический кабель. Такая проводная связь востребована в сложных местах, на ответственных участках и разного рода транспортных средствах. Среди них тоннели, шахты, подземные линии метро, нефтяные платформы, высотные здания, самолёты, корабли, поезда, контрольно-измерительные станции и т.д. Здесь излучающий кабель действует в качестве протяжённой антенны, рассчитанной на радиочастотный сигнал с минимальным значением мощности.
Что такое излучающий кабель?

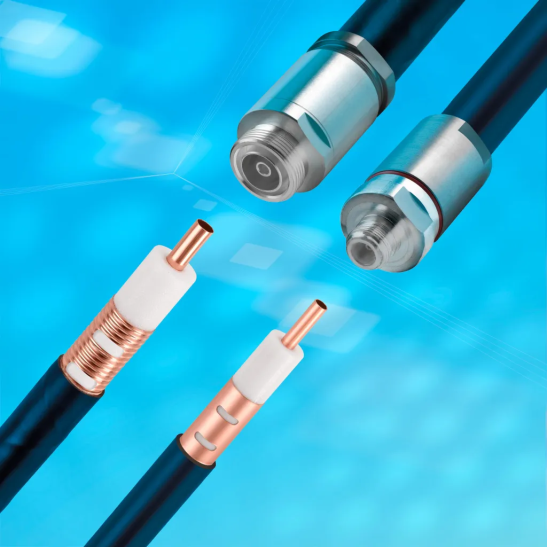

Излучающие коаксиальные кабели (ИКК) по сути представляют собой радиочастотные электрические кабели с перфорацией во внешнем проводнике (образец на главном фото). Это позволяет линии передачи излучать контролируемые уровни электромагнитной энергии из внутреннего проводника. Этот радиочастотный сигнал одновременно исходит из всех отверстий внешнего проводника в окружающее пространство. Поэтому ИКК выполняет функции как линии передачи, так и антенны.
Количество излучения определяется потерями на переход. В таблицах технических паспортов потери на переход определяются как разница между мощностью, переданной в кабель, и мощностью, полученной сверхвысокочастотной полуволновой дипольной антенной, расположенной на расстоянии 2 м от кабеля.
Где применяются излучающие кабели?
Излучающие кабели используются повсюду, где обычная радиосвязь сильно затруднена или вовсе невозможна. В частности, если приёмное устройство не обеспечивает достаточного покрытия или вызывает помехи. Например, ИКК встречаются на таких объектах и транспортных средствах, как:
- тоннели;
- высотные здания;
- нефтяные платформы;
- шахты и подземные метро;
- самолёты, корабли, поезда;
- контрольно-измерительные станции и т. д.
Перечень применений далеко не ограничивается изложенным списком. Хотя в некоторых случаях ИКК могут заменить кабелями сопряжённого режима. В них отверстия расположены близко друг к другу, и сигнал сильнее, когда отверстия совпадают по фазе.
Разница между сопряжённым и излучаемым режимом
Кабели с сопряжённым режимом обычно изготавливаются из стандартных 50-омных коаксиальных кабелей питания, где верхняя часть гофры отфрезерована перед экструзией оболочки. Тогда как кабели с излучаемым режимом являются коаксиальными кабелями, использующими внешний проводник с прецизионными прорезями, пробитыми в них с использованием сложного рисунка. Коаксиальные кабели с излучаемым режимом превосходят аналоги с сопряжённым режимом во всех аспектах - от полосы пропускания до высокочастотных характеристик и затухания.
В частности, коаксиальные кабели SLYWV с излучающим режимом настроены на большинство стандартов систем мобильной радиосвязи, таких как:
- TETRA
- TETRAPOL
- GSM 900, GSM R, GSM 1800.
- PCS, DECT, UMTS, Wi-Fi (на частоте 2,4 ГГц или от 5 до 6 ГГц), WiMax и т. д.
Здесь ИКК обеспечивает очень низкие потери на связь и небольшие колебания напряжённости поля (замирание). Эти свойства имеют первостепенное значение в современных высокоскоростных беспроводных передачах данных, поскольку способствуют максимально возможной скорости передачи в сочетании с минимальными коэффициентами битовых ошибок (BER).
б) Система ввода радиосигнала в экранированное помещение с помощью излучающего кабеля
Кабель излучающий коаксиальный SLYWV-75-10
SLYWV-75-10 – это специализированный кабель, широко применяемый в различных областях, включая телекоммуникацию, радиосвязь и системы приёма данных. Он разработан для передачи высокочастотных сигналов с минимальными потерями, поэтому обеспечивает стабильное качество связи.
Кабель SLYWV-75-10 используется в следующих областях:
- Телевизионные и радиовещательные системы. Благодаря своей способности передавать высокочастотные сигналы этот кабель применяется для подключения антенн к телевизорам и радиоприёмникам. Обеспечивает стабильный сигнал без значительных потерь.
- Системы передачи данных. Кабель применяется в системах передачи данных, где требуется высокая скорость и надёжность. Например, он может быть задействован в подключении различных устройств локальной сети военного объекта.
- Системы видеонаблюдения. Кабель SLYWV-75-10 также находит применение в системах видеонаблюдения, где важно передавать видеосигнал на большие расстояния без потерь качества.
На военных кораблях и гражданских судах, особенно многопалубной конструкции, имеется много зон с затруднённым приёмом радиосигнала. С использованием ИКК SLYWV-75-10 появляется возможность организовать на борту надёжную широкополосную коммуникационную систему, поддерживающую работу с диапазоном частот от УКВ до 2,4 ГГц стандарта Wi-Fi.
Преимущества коаксиального кабеля SLYWV-75-10
Одним из главных преимуществ SLYWV-75-10 является его способность передавать сигналы на большие расстояния с минимальными потерями. Это особенно важно для систем, требующих высокой чёткости и стабильности сигнала.
Коаксиальная конструкция защищает внутренний проводник от внешних электромагнитных помех, обеспечивая чистоту сигнала и уменьшая вероятность искажений. Защитные оболочки делают его устойчивым к воздействию влаги, пыли и механическим повреждениям.
Этот кабель способен работать в широком диапазоне частот, что делает его универсальным решением для различных приложений. Он прост в монтаже и обслуживании по сравнению с другими типами кабелей.
Почему SLYWV-75-10 лучше мобильной связи
Стабильность сигнала. В отличие от мобильной связи, которая может зависеть от качества покрытия сети и других факторов, кабель SLYWV-75-10 обеспечивает стабильный и надёжный сигнал, что особенно важно для критически значимых объектов.
Отсутствие задержек. Передача данных через коаксиальный кабель происходит с меньшими задержками по сравнению с мобильными сетями. Это делает его предпочтительным для тех мест, где требуется быстрая реакция. Например, видеонаблюдение и системы управления.
Экономическая эффективность. Для стационарных решений использование коаксиального кабеля может стать экономически выгодным, чем постоянные расходы на мобильную связь, особенно в условиях высокой нагрузки.
Безопасность данных. Передача данных по кабелю менее подвержена перехвату и взлому по сравнению с беспроводными сетями, что делает SLYWV-75-10 более безопасным выбором для передачи конфиденциальной информации.
Технические характеристики SLYWV-75-10
| Рабочая температура (С°) | -40°… +70° |
| Внутренний проводник | Медь |
| Внешний проводник | Медь |
| Диаметр внутреннего проводника (мм) | 2,31 |
| Диаметр внешнего проводника (мм) | 16 х 0,6 |
| Частота (МГц) | от 5 до 500 |
| Импеданс (Ом) | 75 |
| Затухание при 160 МГц (дБ/м) | 4,2/100 |
| Внутреннее сопротивление (Ом/км) | ＜ 4,5 |
| Внешнее сопротивление (Ом/км) | ＜ 4,1 |
| Сопротивление изоляции (Ом/км) | ＞ 10,4 |
| Минимальный радиус изгиба (мм) | 150 |
| Количество метров кабеля в бухте (м) | 350 |
| Вес бухты (кг) | 85 |
Заключение
Кабель излучающий коаксиальный SLYWV-75-10 представляет собой надёжное и эффективное решение для передачи высокочастотных сигналов в различных областях. Его преимущества, такие как низкие потери сигнала, устойчивость к помехам и лёгкость в установке, делают его предпочтительным выбором для многих сфер применений. Если вам требуется высокая стабильность и безопасность передачи данных, то кабель SLYWV-75-10 станет лучшим вариантом по сравнению с мобильной связью.
