Пуклевочный станок NBM-1

Распечатать

Пуклевочный станок NBM-1

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Максимальное усилие (т)

5
Длина плеча (мм)

300
Длина хода пуансона (мм)

150

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

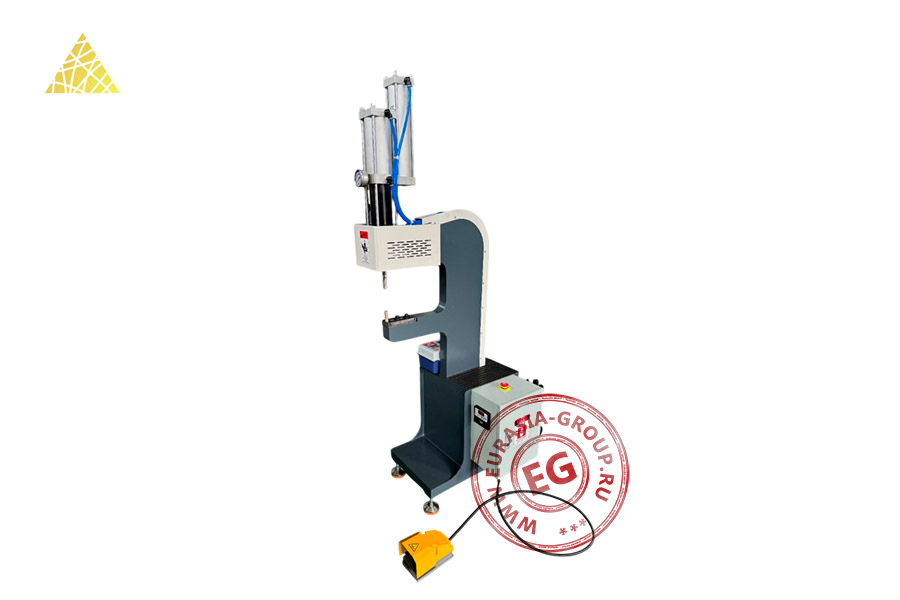

Пуклевочный станок NBM-1 предназначен для формирования локальных углублений и выпуклостей на металлических деталях методом холодной деформации. Оборудование обеспечивает создание точных геометрических элементов на поверхности заготовок без нарушения структуры материала. Конструктивно станок отличается вертикальным расположением рабочих органов и С-образной рамой. Станина представляет собой жесткую сварную конструкцию, обеспечивающую стабильность позиционирования инструмента. Пневматический привод главного движения состоит из силового цилиндра двустороннего действия, установленного в верхней части станка. Система пневмопитания включает компрессорную установку, ресивер и блок подготовки сжатого воздуха с регулятором давления.

Рабочий стол оснащен системой базирования заготовок с регулируемыми упорами и зажимными устройствами. Поверхность стола имеет координатную разметку для точного позиционирования деталей. Пуклевочный механизм включает пуансон и матрицу, формирующие требуемый профиль деформации. Инструмент выполняется под конкретную геометрию пуклевки с учетом толщины и свойств обрабатываемого материала. Процесс пуклевки осуществляется путем локального вдавливания пуансона в заготовку с одновременным формированием обратного рельефа с противоположной стороны детали.

Система управления построена на базе пневматических распределителей с электрическим управлением. Пульт оператора содержит элементы запуска рабочего цикла, регулировки давления и аварийной остановки. Станок оснащен педальным приводом для удобства управления при работе с мелкими деталями. Ножная педаль позволяет оператору использовать обе руки для позиционирования заготовки.

Модель	NBM-1
Питание (В/Гц)	220/50
Максимальное усилие (т)	5
Длина плеча (мм)	300
Длина хода пуансона (мм)	150
Габаритные размеры (мм)	500 х 600 х 1950
Вес (кг)	220
