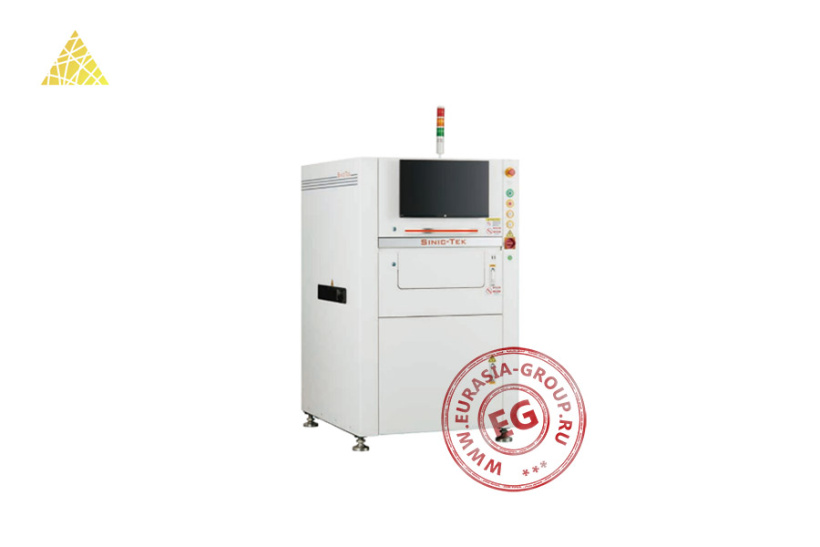

Станции для проверки плат после АОИ (3D-Инспекция) A510DL/A630DL
| Модель | A510DL/A630DL |
| Принцип измерения | Синусоидальная проекция белого света Обнаружение PMP |
| Элементы измерения | Отсутствующие детали, смещение, поворот, 3D-полярность, обратные детали, OCV, перекос, боковая подставка, стоящий памятник, плохая сварка и т.д. |
| Типы выявляемых дефектов | Наконечник для протяжки припоя, процентное соотношение количества припоя, больше олова, меньше олова, перекрытие, затыкание отверстий, ползучее олово, загрязнение площадки и т.д. |
| Разрешение объектива (м/мкм) | 6,5, 13,5 / 16,5 опционально; 12, 12 / 15 опционально |
| Точность (мкм) | XY (разрешение): 10 |
| Скорость инспекции (сек/фов) | 0,45 |
| Количество детекционных головок (шт) | 4 |
| Контрольное время (сек/шт) | 0,5 |
| Максимальная высота инспекции (мм) | 30 |
| Высота компонента (мм) | 40 |
| Максимальная высота измерения (мм) | ±5 |
| Минимальный компонент | 01005 |
| Установка дорожки | Передняя фиксированная направляющая (опция задней фиксированной направляющей) |
| Направление транспортировки печатной платы | Слева направо или справа налево |
| Регулировка ширины дорожки | Ручная и автоматическая |
| Инженерная статистика | SPC: производственные тренды, Xbar-R диаграмма, Xbar-S диаграмма, CP&CPK, Данные о % заменяемости зажима, AOI Ежедневные / еженедельные / ежемесячные отчеты |
| Импорт Gerber и CAD | Поддерживает формат Gerber (274x, 274d), ручной режим обучения, импорт CAD X / Y |
| Поддержка операционных систем | Windows 10 Professional (64 бит) |
| Периодичность (мкм/%) |
Высота: ≤1 (4 Sigma); Объем / площадь: <1 (4 Sigma) |
| Повторяемость | <<10 |
|
Максимально загруженная печатная плата и размер детекции (мм) |
450x310 + 450x310 / 600x310 + 600x310 |
| Габаритные размеры (мм) | 1000x1350x1550 (510 DL) |
|
Габаритные размеры упаковки (мм) |
1180x1350x1550 (630 DL) |
| Вес нетто / брутто (кг) | 1200/1400 |
