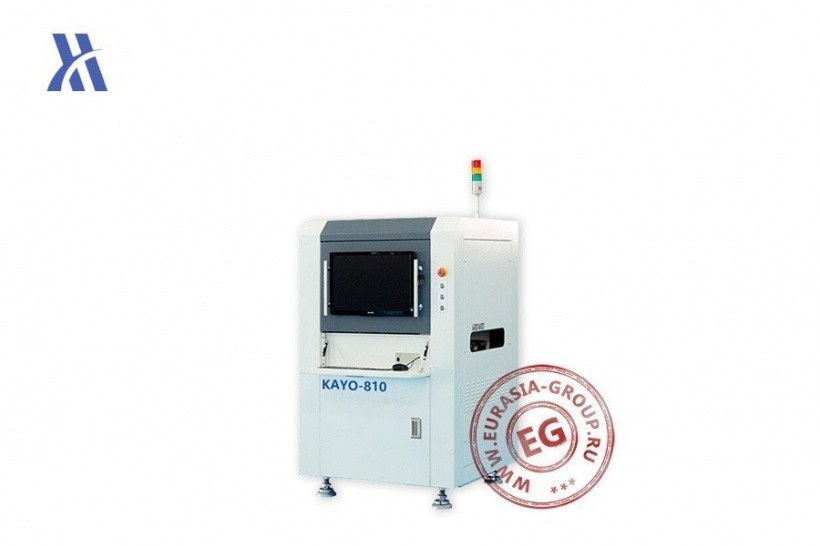

Онлайн установка оптической инспекции печатных плат KAYO-810 – это цифровое оборудование, которое применяет машинный метод автоматического оптического контроля (Automated Optical Inspection (AOI)) для тестирования и оценки печатных плат на наличие таких потенциальных дефектов, как дефекты поверхности, размеров и расположения компонентов. Поскольку схемы становятся более сложными и компактными, стало практически невозможно вручную проверять платы, и поэтому AOI играет важную роль в проверке печатных плат после сборки. Это помогает достичь желаемого качества продукции в производственной линии, поддерживая как можно более низкую стоимость (так как это автоматизированный процесс).
Онлайн установка автоматического оптического контроля печатных плат KAYO-810 может дефектировать только поверхностные проблемы; внутренние проблемы в многослойной печатной плате обнаружены быть не могут. Она начинает проверку с визуального сканирования платы с последующим сравнением захваченного изображения и сравнения его с эталонным образцом, которое вводится в систему управления. Плата размещается под источниками света с сильным светодиодным освещением и сканируется с помощью камеры высокого разрешения. Затем машина сопоставляет захваченное изображение с уже установленной информацией с помощью программного обеспечения для обработки, например, как должна выглядеть плата. После этого сравнения выделяет недостатки:
- Для печатной платы с компонентами (проверка SMT): дефекты площади, смещение компонентов, полярность компонентов, наличие или отсутствие компонентов, перекос компонентов, чрезмерные соединения припоя, перевернутый компонент, дефекты высоты, недостаточное склеивание выводов, недостаточное количество соединений припоя, регистрация пасты, сильно поврежденные компоненты, объемные дефекты, неправильные детали и соединение по пайке, и др.
- Для печатной платы: нарушение ширины линии, нарушение расстояния, избыток меди, отсутствие прокладки, короткое замыкание, порезы, разрыв отверстия (вне зависимости от того, идет ли наружу через его площадку) и неправильный монтаж компонентов, и др.
Онлайн машина для оптического тестирования печатных плат KAYO-810 запрограммирован и использует различные алгоритмы для приемлемых стандартов платы PCB. При анализе изображения платы система AOI ищет множество специфических особенностей: размещение компонентов, размер компонента, проверочные метки платы, шаблоны этикеток (например, штрих-коды), цвет фона и отражательную способность и т.д. В качестве важного элемента своей задачи AOI также проверяет и паяные соединения, чтобы убедиться в их точности.
| Модель | KAYO-810 |
| Камера (Мп) | 5 высокоскоростная CCD камера |
| Разрешение изображения (микро/точек) | 10/15/20 |
| Высота компонентов (мм) | Верхняя сторона ≤55 ,нижняя сторона ≤100 |
| Минимальный размер компонентов (мм) | 0,3 |
| Размер печатной платы (мм) | 35 x 35 - 340 x 400 |
| Толщина печатной платы (мм) | 0,3 - 6 |
| Операционная система | Windows 8-64Bit |
| Дисплей (дюйма) | Широкоформатный ЖК-дисплей 22 |
| Характеристики компьютера | I5 Intel , 16 Гб ОЗУ, жесткий диск: 1 ТБ,SSD 128 |
| Напряжение (В)/ Частота (Гц) | 220/50-60 |
| Габаритные размеры (мм) | 130 x 100 x 174 |
| Вес (кг) | 700 |
