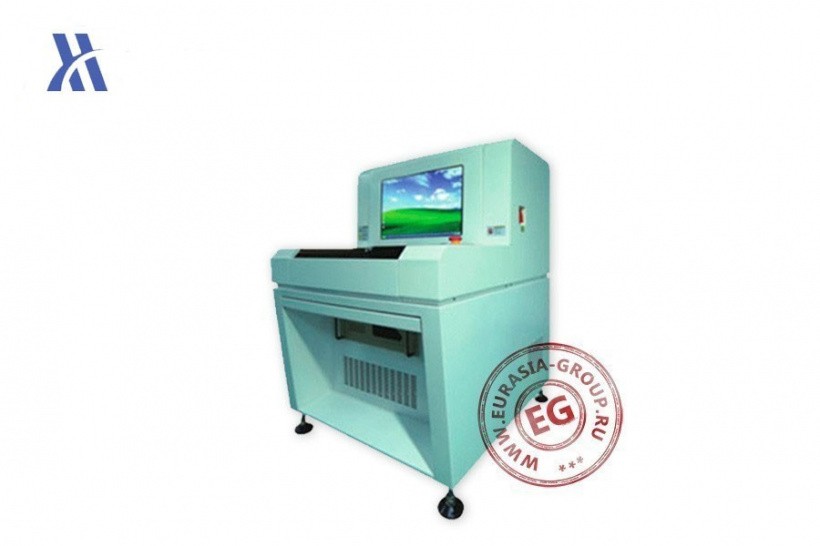

В настоящее время на рынке требуются очень качественные печатные платы, которые должны поступать в продажу очень быстро, поэтому требуются и очень надежные и быстрые методы контроля и испытаний. Оффлайн установка автоматического визуального контроля печатных плат KAYO-685 представляет собой цифровую машину непрерывно-цикличного действия, где камера используется для очень точного сканирования платы с целью выявления дефектов или сбоев. Ручная проверка на сложной плате может занять несколько часов и привести к ошибкам из-за усталости оператора. Автоматический визуальный контроль печатной платы (AOI) является жизненно важной системой производственного контроля, которая позволяет промышленникам на ранней стадии определить качество изготовленной печатной платы, а также исправить любые проблемы или дефекты на любом этапе технологического процесса.
Оффлайн машина для оптического тестирования печатных плат KAYO-685 обеспечивает проверку в реальном времени, а также предоставляет эмпирические данные, которые неоценимы для контроля и уточнения процесса при увеличении объемов производства. AOI призвана сыграть неоценимую роль в обеспечении предельной точности выявления даже самых мелких дефектов и в минимизации возможности трудоемкой и дорогостоящей переработки.
Аппарат автоматически сканирует печатную плату через камеру, собирает изображения и сравнивает соединения тестовых припоев с соответствующими параметрами в базе данных. После обработки изображения дефекты на печатной плате проверяются и отображаются/отмечаются на дисплее. Выявление проблем на ранних этапах производства имеет ряд преимуществ. Так, в частности, быстрое реагирование может обеспечить быстрое распознавание и устранение проблем еще до того, как будет создано слишком много плат с одной и той же проблемой.
Оффлайн оборудование для автоматического визуального контроля печатных плат KAYO-685 оснащается собственным управляющим компьютером с широким монитором для отслеживания процессов. Система AOI использует ряд показателей для анализа того, была ли произведена печатная плата в соответствии с требуемыми стандартами. Алгоритмы сопоставления с образцом ведут учет как качественных, так и неудачных сборок печатных плат. Благодаря постоянному анализу данных о неисправностях, можно усовершенствовать производственный процесс, свести к минимуму риск будущих переделок и повысить эффективность производства.
| Система распознавания | Инспекция |
Использование синтетических алгоритмов, таких как WIDM, Технология цветового контраста, технологии цветоделения технологии обработки с двумя значениями, OCR / OCV и т. д. |
|
| Камера (мкм) | Цветная ПЗС-камера: 12/15/20 | ||
| Источник освещения | Светодиодный светильник RGB | ||
| Скорость обработки изображения (мс) | 0201 CHIP | <10 | |
| Время передачи на экран | <170 | ||
|
Проверяемые дефекты |
Дефекты печати |
недостаток/избыток пасты на контактных площадках,смещение пасты относительно контактных площадок | |
| Дефекты компонентов | Отсутствие компонента,смещение компонента,перекос компонентов,повреждение компонентов,переворот резистора | ||
|
Дефекты пайки |
Перепаянное / непропаянное соединение, недостаточность припоя, брызги припоя |
||
| Конструктивные характеристики | Размеры печатной платы (мм) | 25×25 - 340×480 | |
| Толщина печатной платы (мм) | 0,5 - 2,5 | ||
| Допуск искривления печатной платы (мм) | <2 | ||
| Высота компонентов (мм) |
Сверху ≤25 ,Снизу ≤70 |
||
| Система перемещения по осям X, Y | Точность позиционирования (мкм) | <10 | |
| Скорость перемещения (мм/сек) | 70 | ||
| Минимальный размер компонентов (мм/мкм) | Чип 01005 0,3/15 | ||
|
Операционные возможности |
Операционная система | MS Windows XP | |
|
Управление и контроль |
Основные возможности |
WIDM, автоматический набор шаблонов, визуализация, идентификация данных и числа ошибок | |
|
Основные функции |
графическое программирование, регулировка точного положения, микронная регулировка и простота программирования |
||
| Контроллер | Характеристики компьютера | Intel двухъядерный, память: 4 ГБ, жесткий диск: 500 ГБ, накопитель: 120 ГБ | |
| Дисплей (дюйм) | 22 | ||
|
Габариты и электропитание |
Мощность (Вт) | 600 | |
| Напряжение (В) /Частота (Гц) | 220 / 50-60 | ||
| Габаритные размеры (см) | 90 × 110 × 135 | ||
| Вес (кг) | 450 | ||
