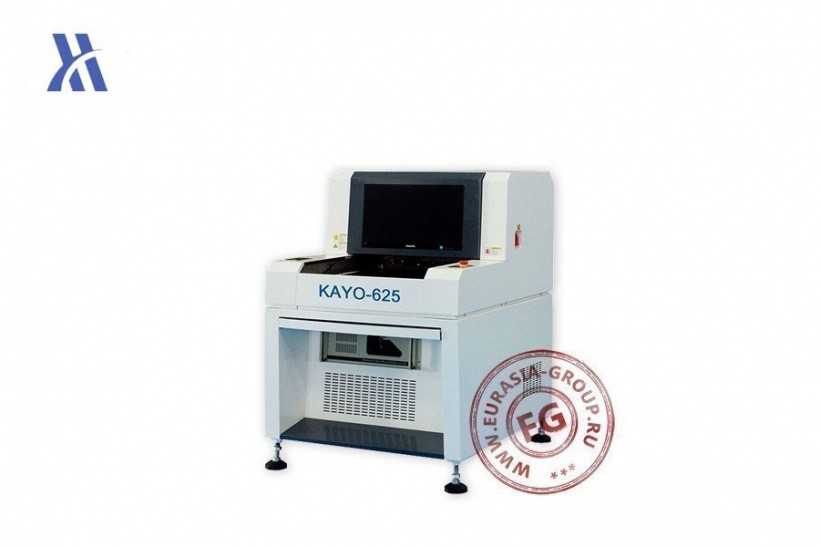

Оффлайн установка оптической инспекции печатных плат KAYO-625 – это программируемая машина, которая выполняет один из самых важных этапов в процессе производства плат, так как это последняя линия защиты перед отправкой продукта покупателю. Использование такой машины может быть реальным преимуществом для контрактного производственного предприятия, например, при изготовлении медицинской техники.
Автоматический оптический контроль (AOI) является ключевым методом, используемым при изготовлении и испытании любых электронных печатных плат, который позволяет быстро и точно проверять электронные сборки, чтобы гарантировать высокое качество продукта, покидающего производственную линию, и безошибочное изготовление изделий. Машина проверяет, что метод поверхностного монтажа работает оптимально, то есть компоненты установлены на плате верно.
Оффлайн установка оптической инспекции печатных плат KAYO-625 действует очень быстро. После первоначального программирования и настройки, может потребоваться всего одна минута, чтобы проверить плату, а потом еще несколько минут, чтобы оператор проверил все ошибки, которые выявила машина, что всё равно несоизмеримо меньше, чем при ручной проверке. Это позволяет продукту перемещаться по всему производственному предприятию с большей скоростью, чем если бы каждая плата ожидала обычного визуального осмотра. Даже при всей этой скорости камеры машина AOI очень точная. С опытным оператором программы могут быть настроены так, чтобы уловить любой небольшой дефект. Опознать и исправить эти ошибки, прежде чем платы перейдут к другому процессу, является ключевым моментом теста.
Оффлайн установка оптической инспекции печатных плат KAYO-625 преобразует вспомогательный текстовый файл TXT, автоматически сгенерированный после программирования машины SMT, в файл требуемого формата и получает пять параметров: номер позиции, серийный номер компонента, координату X, координату Y. Затем система автоматически генерирует схему для определения позиционных параметров каждого компонента и параметров, которые должны быть обнаружены. После завершения оператор настраивает параметры обнаружения каждого компонента в соответствии с требованиями. Используется высокоинтеллектуальное программное обеспечение, поэтому затраты на обучение персонала относительно низкие.
| Система распознавания | Инспекция |
Использование синтетических алгоритмов, таких как WIDM, Технология цветового контраста, технологии цветоделения технологии обработки с двумя значениями, OCR / OCV и т. д. |
|
| Камера (мкм) | Цветная ПЗС-камера: 12/15/20 | ||
| Источник освещения | Светодиодный светильник RGB | ||
| Скорость обработки изображения (мс) | 0201 CHIP | <10 | |
| Время передачи на экран | <170 | ||
|
Проверяемые дефекты |
Дефекты печати |
недостаток/избыток пасты на контактных площадках,смещение пасты относительно контактных площадок | |
| Дефекты компонентов | Отсутствие компонента,смещение компонента,перекос компонентов,повреждение компонентов,переворот резистора | ||
|
Дефекты пайки |
Перепаянное / непропаянное соединение, недостаточность припоя, брызги припоя |
||
| Конструктивные характеристики | Размеры печатной платы (мм) | 25×25 - 340×480 | |
| Толщина печатной платы (мм) | 0,5 - 2,5 | ||
| Допуск искривления печатной платы (мм) | <2 | ||
| Высота компонентов (мм) |
Сверху ≤25 ,Снизу ≤70 |
||
| Система перемещения по осям X, Y | Точность позиционирования (мкм) | <10 | |
| Скорость перемещения (мм/сек) | 70 | ||
| Минимальный размер компонентов (мм/мкм) | Чип 01005 0,3/15 | ||
|
Операционные возможности |
Операционная система | MS Windows XP | |
|
Управление и контроль |
Основные возможности |
WIDM, автоматический набор шаблонов, визуализация, идентификация данных и числа ошибок | |
|
Основные функции |
графическое программирование, регулировка точного положения, микронная регулировка и простота программирования |
||
| Контроллер |
Характеристики компьютера |
Intel двухъядерный, память: 4 ГБ, жесткий диск: 500 ГБ, накопитель: 120 ГБ | |
| Дисплей (дюйм) | 22 | ||
|
Габариты и электропитание |
Мощность (Вт) | 600 | |
| Напряжение (В) /Частота (Гц) | 220 / 50-60 | ||
| Габаритные размеры (см) | 90 × 110 × 135 | ||
| Вес (кг) | 450 | ||
