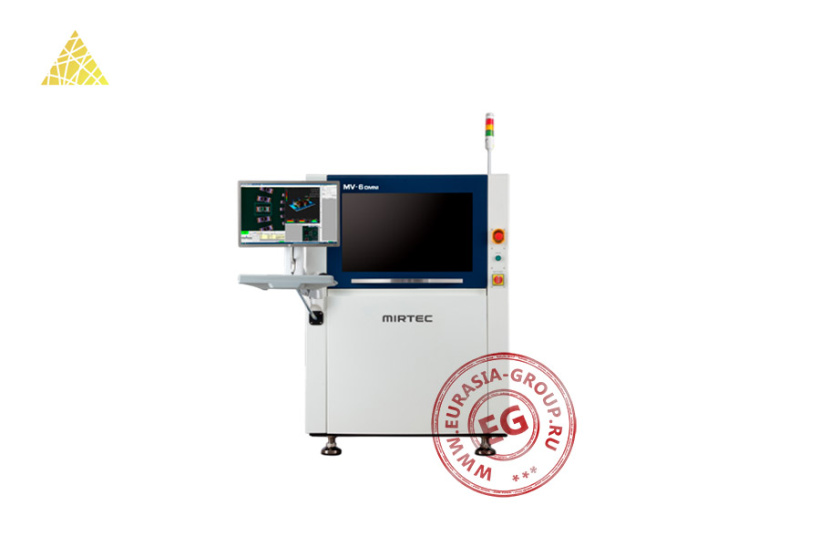

Инспекция оптическая автоматическая 3D Mirtec MV-6 OMNI 3D
| Модель | Mirtec MV-6 OMNI 3D | |||
| Код типа | Одноступенчатый конвейер (стандарт) | MV-6_M_OMNI_S_SL | MV-6_M_OMNI_S_DL | |
| Трехступенчатый конвейер (опция) | MV-6_M_OMNI_T_SL | MV-6_M_OMNI_T_DL | ||
| Онлайн AOI | Одноступенчатый конвейер (стандарт) (мм) | 50x50 – 510x460 | 50x50 – 510x300 (D) | |
| 50x50 – 510x590 (S) | ||||
| Трехступенчатый конвейер (опция) (мм) | Тип 1 | 50x50 – 330x460 | - | |
| Тип 2 | 50x50 – 510x460 | - | ||
| Ширина (машина и конвейер) (мм) | Одноступенчатый конвейер | 1110 | 1110 | |
| Трехступенчатый конвейер (опция) | 1270/1450/1630 | - | ||
| 3D / 2D 25-мегапиксельная камера (CoaXPress) (мкм/мм²/сек) | 7,7 | 1460 | ||
| 3D / 2D 15-мегапиксельная камера (CoaXPress) (мкм/мм²/сек) | 10 | 1890 | ||
| 15 | 4260 | |||
| 2D 25-мегапиксельная камера (CoaXPress) (мкм/мм²/сек) | 7,7 | 4593 | ||
| 2D 15-мегапиксельная камера (CoaXPress) (мкм/мм²/сек) | 10 | 5080 | ||
| 15 | 10716 | |||
| Система камер | Опции | 18 / 10-мегапиксельные цифровые цветные боковые камеры (4) | ||
| Программное обеспечение | Стандартный | Встроенный SPC, встроенное программное обеспечение для технического обслуживания | ||
| Опционально | RMS, RRS, IRS, OLTT, RDS, Remote SPC, ePM-AOI | |||
| Минимальный размер измерения (мкм/Чип мм/Шаг мм) | 7,7 | 03015/0,3 | ||
| 10 | 03015/0,3 | |||
| 15 | 0603/0201/0,4 | |||
| Системы освещения | 8-сегментная коаксиальная система цветного | |||
| Технология 3D-инспекции | Цифровая 12-проекторная молярная | |||
| Высокая точность (мкм) | ±3 | |||
| Шаг лицевой / обратной стороны печатной платы (мм) | 45/50 | |||
| Максимальная толщина печатной платы (мм) | 0,5 – 5 | |||
| Максимальный вес печатной платы (кг) | 4 | |||
| Электропитание (В/Гц) | 200 – 240, 50 – 60 | |||
| Мощность (кВт) | 1,1 | |||
| Давление воздуха (кгс/см²/МПа/л/мин) | 5/0,5, 5 | |||
| Габаритные размеры (мм) | 1080х1470х1610 | 1080х1470х1610 | ||
| Вес (кг) | 950 | 1000 | ||
