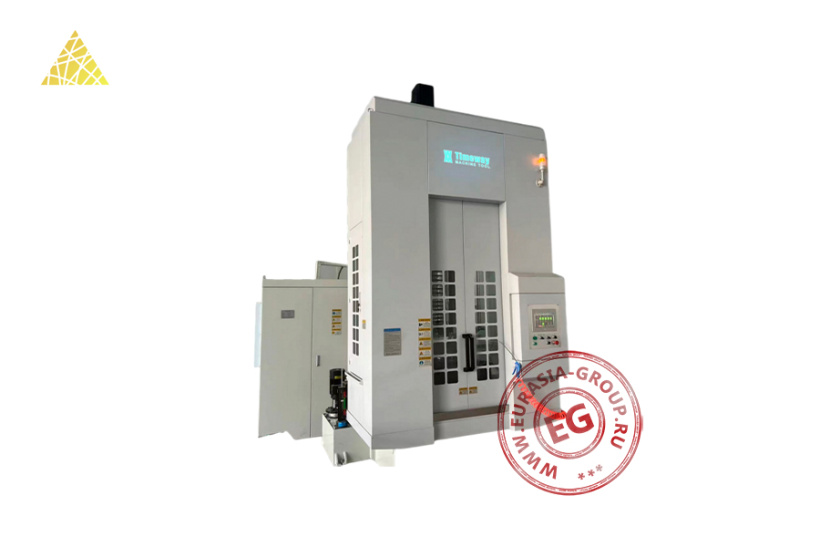

Вертикальный протяжный станок SN100Dx125 – специализированное оборудование с вертикальной компоновкой, обеспечивающей компактность и эффективное использование производственного пространства. Массивная станина с прецизионной системой позиционирования гарантирует высокую точность и минимизацию погрешностей при измерениях. Конструктивные особенности станка позволяют проводить протяжку с максимальной стабильностью и воспроизводимостью результатов.
Конструкция станка включает вертикальную направляющую колонну с главным двигателем в верхней части, рабочую зону с системой крепления образцов и интегрированным электрическим шкафом управления. Эргономичный дизайн с закрытым корпусом обеспечивает безопасность оператора, защиту от загрязнений и встроенное освещение рабочей зоны. Вертикальное расположение рабочего органа способствует равномерному распределению нагрузки и минимизации деформационных искажений при проведении испытаний.
Современная система управления на базе программируемых контроллеров поддерживает широкий спектр настроек режимов работы и сбора данных. Интуитивный интерфейс с цифровым дисплеем позволяет быстро настраивать параметры работы. Станок оптимизирован для проведения работ с материалами различной прочности. Интегрированная система охлаждения и смазки, высокая степень автоматизации и быстрая смена образцов повышают производительность и минимизируют влияние человеческого фактора.
| Модель | SN100Dx125 | |
| Номинальное усилие протяжки (кН) | 100 | |
| Номинальный ход (мм) | 1 250 | |
| Скорость протяжки (м/мин) | 1–7 | |
| Скорость обратного хода (м/мин) | 1–15 | |
| Размеры рабочей зоны (мм) | 410 х 800 | |
| Диаметр отверстия рабочей зоны (мм) | 150 | |
| Максимальный диаметр отверстия малого патрона (мм) | 60 | |
| Максимальный внешний диаметр/толщина заготовки (мм) | 180/100 | |
| Расстояние от торца главного держателя до поверхности рабочего стола (мм) | 235 | |
| Высота загрузки/выгрузки (мм) | ≤1 200 | |
| Ход подачи заготовки (мм) | 200 | |
| Максимальный ход механизма подачи/приема резца (мм) | 450 | |
| Номинальная длина протяжного резца (м) | 650–1 400 | |
| Установка станка | Вдали от источников тепла и оборудования, чувствительного к вибрациям | |
| Необходимая толщина бетонного фундамента (мм) | 1 025 | |
| Необходимое давление источника сжатого воздуха (МПа) | ≥0,5 | |
| Атмосферное давление (кПа) | 86–106 | |
| Допустимые колебания напряжения (%) | ±10 | |
| Температура окружающей среды (°C) | 0–40 | |
| Содержание пыли (мг/м³) | ≤0,5 | |
| Параметры электропитания (В/Гц/%) | 380/50/±5 | |
| Сопротивление заземления (Ом) | < 1 | |
| Объем охлаждающей жидкости (л) | 300 | |
| Смазочное масло | Тип | 32# турбинное масло |
| Расход (л/ч) | 4 | |
| Мощность двигателя (Вт) | 100 | |
| Насос охлаждающей жидкости | Напор (мм) | 56 000 |
| Расход (м³/ч) | 5 | |
| Двигатель охлаждения | Скорость вращения (об/мин) | 2 840 |
| Мощность (кВт) | 2,2 | |
| Магнитный сепаратор стружки | Модель | ZLYC1 7U |
| Мощность (Вт) | 200 | |
| Общая мощность двигателей (кВт) | 27 | |
| Габаритные размеры (мм) | 3 600 х 3 200 х 4 000 | |
| Вес (кг) | 8 000 | |
