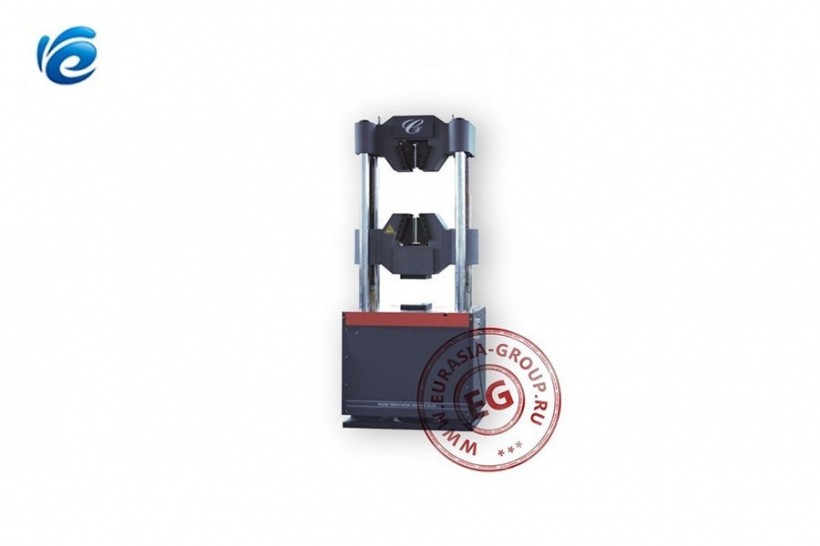

Испытательный стенд CXWAW-1000B

Испытательный стенд CXWAW-1000B – это универсальная малогабаритная стационарная автоматическая электрогидравлическая машина вертикального типа цикличного действия, предназначенная для эксплуатации в НИИ или в лабораториях промышленных предприятий, которые специализируются на массовом производстве металлической проволоки (нитей, струн и т.п.). Непосредственная функция данного оборудования заключается в том, чтобы выявить максимальные параметры силы и температуры, под воздействием которых изделие деформируется. Машина подходит для растяжения, сжатия, изгиба, сдвига.

Стенд для проведения тестов на разрыв CXWAW-1000B полностью соответствует требованиям GB / T228.1-2010, ISO, ASTM и др. Изделие выполнено в виде тумбы, на которой установлены четыре вертикальных направляющих, предназначенные для крепления подвижной и неподвижной платформ. На каждой платформе установлены элементы крепления объекта, усиленные гидравликой. Нагрев температуры выполняется электрическими элементами (PID-контроль). Гидравлическая станция отличается высокой стабильностью в работе. Установлены высокоточные датчики давления, перемещения и экстензометр для измерения деформаций. В качестве опции изделие может помещаться в прочный защитный короб, который полностью гарантирует безопасность оператора. Комплект ЗИП, CD-диск с программным обеспечением, техническое описание и сертификат прилагаются.

Стенд для испытаний на разрыв CXWAW-1000B оснащается автоматической системой управления на платформе компьютера с операционной системой Windows 7 или Windows 8. В базовой комплектации поставляется обычный монитор, в качестве опции – сенсорный монитор. После ввода программы автоматически регулируются такие параметры, как скорость, напряжение, время, температура и др. При этом на мониторе отображаются сразу несколько кривых графиков изменения этих параметров в режиме онлайн. В ходе цикла осуществляется сравнительный анализ эталонных параметров и текущих показателей. По результатам тестирования выдаются такие параметры, как коэффициент эластичности E, верхний предел текучести REH, низкий предел текучести REL, обусловленная непропорциональная интенсивность растяжения Rr, предел прочности на растяжение Rm, обусловленная общая интенсивность удлинения Rt, относительное процентное изменение текучести и др. В конце тестирования машина может полностью распечатать отчет вместе с графиками. Программное обеспечение позволяет загружать и передавать данные через сеть. В ходе испытаний вводные параметры могут корректироваться без остановки эксперимента.
