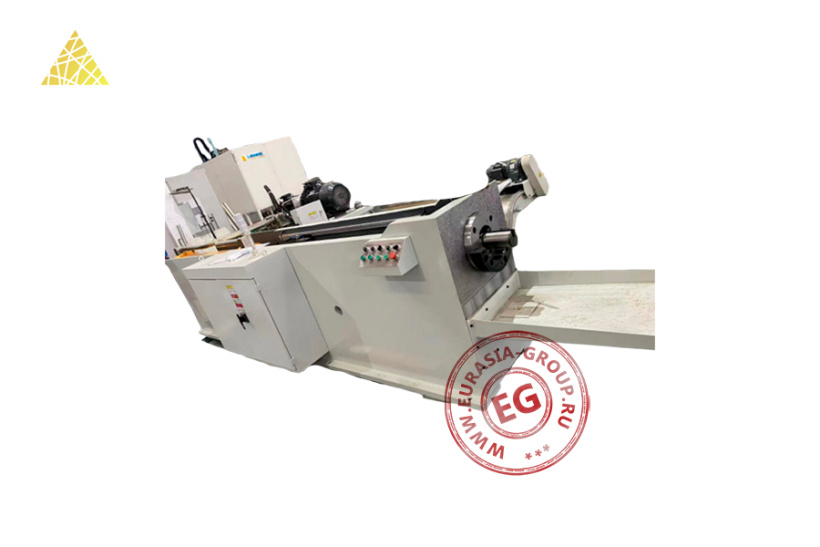

Горизонтальный протяжный станок WN100x125 – специализированное металлообрабатывающее оборудование для высокоточной обработки внутренних и наружных поверхностей деталей методом протягивания. Прочная станина обеспечивает максимальную жесткость при выполнении операций с высокими технологическими нагрузками. Горизонтальное расположение рабочей оси оптимизирует процесс протягивания длинномерных заготовок с повышенной эффективностью и точностью обработки. Рабочая зона оснащена прецизионной системой крепления и позиционирования заготовок, гарантирующей надежную фиксацию в процессе обработки. Привод главного движения реализован мощным электродвигателем с программируемой системой регулирования скорости протягивания. Пульт управления интегрирует функциональные кнопки и индикаторы для полного контроля рабочих параметров.
Технологический принцип работы основан на перемещении режущего инструмента относительно неподвижно закрепленной заготовки. Протяжка последовательно срезает определенные слои металла, формируя заданный профиль с высокой геометрической точностью. Система подачи СОЖ обеспечивает эффективное охлаждение зоны резания и оптимальный отвод стружки, повышая стойкость инструмента и качество обработанной поверхности.
Станок демонстрирует высокую производительность при обработке серийных деталей из различных материалов, включая легированные стали и цветные металлы. Прецизионные направляющие механизма протягивания и жесткая конструкция станины гарантируют минимальные вибрации и стабильность результатов. Эргономичный дизайн обеспечивает удобство оператора при наладке и эксплуатации, а доступность основных узлов упрощает техническое обслуживание.
| Модель | WN100x125 |
| Скорость вращения двигателя (об/мин) | 1 470 |
| Номинальное усилие (кН) | 100 |
| Номинальный ход (мм) | 1 250 |
| Скорость рабочего хода (м/мин) | 1–10 |
| Скорость обратного хода (м/мин) | 2–20 |
| Размер торцевой пластины (мм) | 585 х 500 |
| Отверстие торцевой пластины (мм) | Ø 150 х 7 |
| Охлаждающий насос | DB-100 |
| Расход (л/мин) | 100 |
| Уровень точности станка (мм) | 0,04/Ø 50–120, 0,05/Ø 120–250 |
| Рабочий объем (мл/об) | 100 |
| Максимальное рабочее давление (МПа) | 16 |
| Номинальное рабочее давление (МПа) | 10 |
| Двигатель главного привода | YE3-160L-4-B35 |
| Частота вращения двигателя охлаждающего насоса (об/мин) | 3 000 |
| Мощность двигателя (кВт) | 15 |
| Мощность двигателя охлаждающего насоса (кВт) | 0,25 |
| Общая мощность двигателя (кВт) | 18 |
| Габаритные размеры (мм) | 5 150 х 2 600 х 1 300 |
| Вес (кг) | 5 000 |
