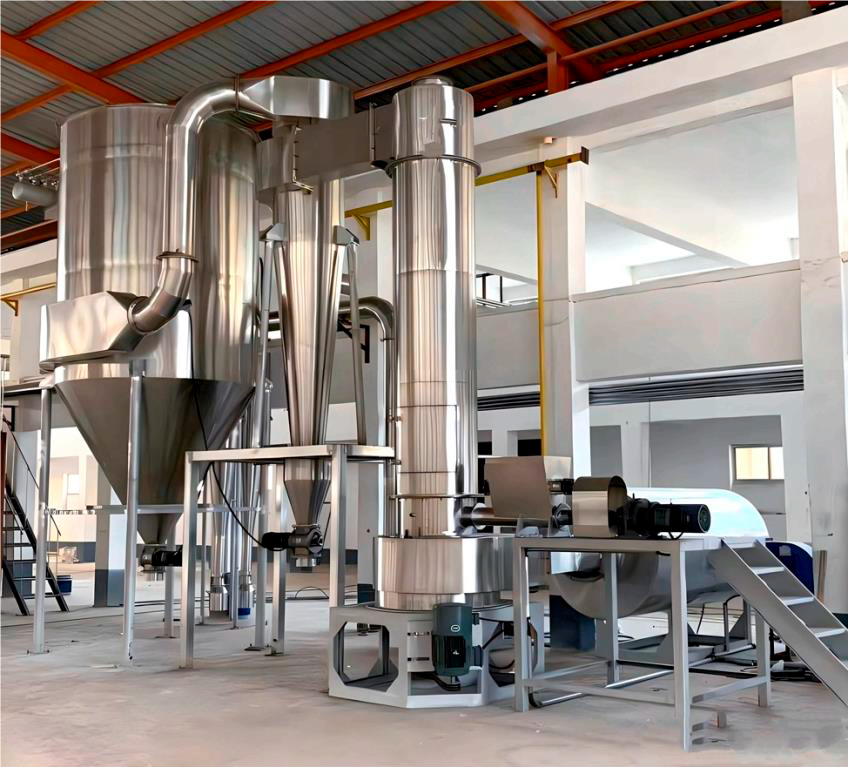

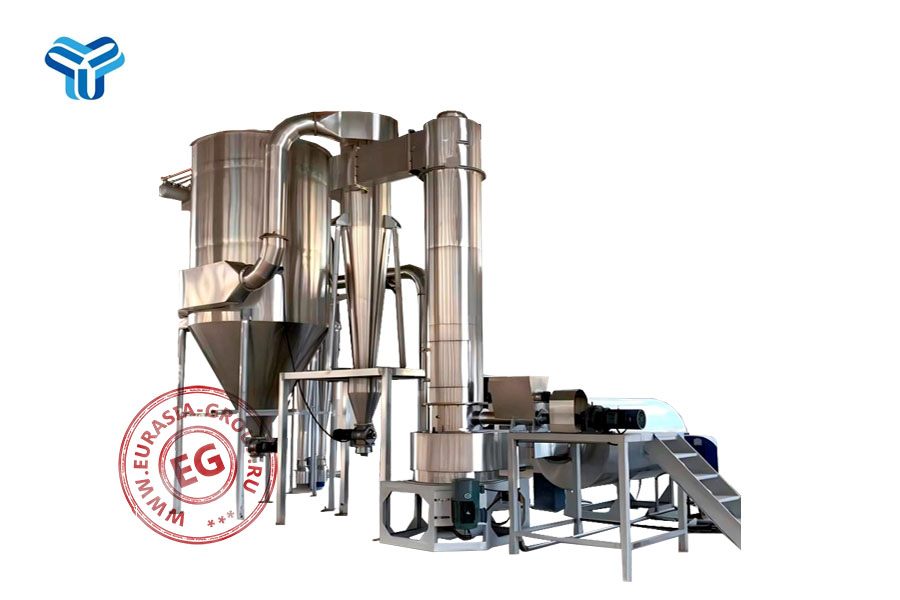

Cушилка XZG10
Общие параметры
| Модель | XZG10 |
| Тип | Роторно-вспышечная сушилка (флэш-сушилка) |
| Внутренний диаметр сушильной камеры (мм) | 1000 |
| Материал внутренней обшивки | Нержавеющая сталь AISI 304 (SS304) |
| Толщина внутренней обшивки (мм) | 2,5 |
| Толщина внутренней обшивки в зоне измельчения (мм) | 4 |
| Материал главного вала | Сталь 40Cr |
| Мощность главного привода (кВт) | 15 |
| Тип перемешивающего устройства | Ножи и граблинки |
| Толщина ножей (мм) | 12 |
| Материал ножей | SS304 |
| Система охлаждения | Воздушное охлаждение подшипникового узла |
| Теплоизоляция | Алюмосиликатная / стеклянная вата |
| Толщина теплоизоляции (мм) | 80 |
| Время сушки (с) | 30-120 |
| Тип системы | Открытая |
| Режим работы системы | Закрытый |
| Сушильный агент | Воздух, нагретый продуктами сгорания газа |
| Суммарная мощность (кВт) | 72 |
| Эффективность улавливания (%) | >99,95 |
| Концентрация пыли на выбросе (мг/м³) | <30 |
Исходные условия (материал)
| Наименование материала | Окара (субпродукт сои) |
| Начальная влажность (w1, %) | 80 |
| Конечная влажность (w2, %) | 10 |
| Производительность по сырью (G) (кг/ч) | 500 |
| Количество испаряемой влаги (W) (кг H₂O/ч) | 386 |
Исходные условия (материал)
| Наименование материала | Окара (субпродукт сои) |
| Начальная влажность (w1, %) | 80 |
| Конечная влажность (w2, %) | 10 |
| Производительность по сырью (G) (кг/ч) | 500 |
| Количество испаряемой влаги (W) (кг H₂O/ч) | 386 |
Тепловой режим
| Температура входящего воздуха (t1,°C) | 250-300 |
| Основной рабочий режим (°C) | 250 |
| Температура выходящего воздуха (t2, °C) | 90-95 |
| Температура окружающей среды (t0, °C) | 10 |
| Температура подаваемого материала (θ1, °C) | 20 |
| Температура продукта на выходе (θ2, °C) | 55 (95-40) |
| Расход природного газа (Нм³/ч) | 68 |
Вспомогательное оборудование
| Дутьевой вентилятор | Модель | Модель 4-72-5A |
| Мощность (кВт) | 11 | |
| Расход (м³/ч) | 7728-11 055 | |
| Давление (Па) | 2962 | |
| Материал | Нержавеющая сталь | |
| Теплогенератор | Тип | Прямоточный газовый |
| Теплопроизводительность (ккал/ч) | 600 000 | |
| Материал | SS304 / Q235 | |
| Горелка | Riello | |
| Давление газа (МПа) | 0,1-0,4 | |
| Питатель | Тип | Двойной шнековый с граблинками |
| Мощность (кВт) | 7,5 | |
| Материал | SS304 | |
| Циклонный сепаратор | Диаметр (мм) | 1200 |
| Толщина (мм) | 2,5 | |
| Материал | SS304 | |
| Рукавный фильтр | Модель | MC-160 |
| Материал обшивки | SS304 | |
| Количество фильтров (шт.) | 136 | |
| Размер фильтра (мм) | Ø 125 x 3000 | |
| Вытяжной вентилятор | Модель | 9-19-10D |
| Мощность (кВт) | 37 | |
| Расход (м³/ч) | 6440-15 445 | |
| Давление (Па) | 4958 | |
| Шлюзовые затворы | Модель | BGFY-10 |
| Мощность (кВт) | 0,55 | |
| Материал | SS304 |
Производительность системы
| Обрабатываемый расход воздуха (кг/(ч·комплект)) | 6500-10 000 |
| Выход сухого продукта (кг/ч) | 114 |
Электрооборудование и АСУ
| Система управления | Состав | ПЛК, сенсорная панель |
| Производитель | Siemens | |
| Элементы управления | Состав | Частотные преобразователи, контакторы, реле |
| Производитель | Delta | |
| Контроль температуры | Тип | Автоматический, с цифровой индикацией |
| Точность (°C) | ≤ ±1 |
Шефмонтажные и пусконаладочные работы
При поставке данного оборудования возможен шеф-монтаж нашими инженерами.
Шефмонтажные работы являются одним из важных этапов при создании нового производства, позволяя правильно ввести в эксплуатацию оборудование, сохранив его работоспособность и надежность, исключить сбои и брак во время эксплуатации.
Этапы шефмонтажных работ
0
Осмотр производственной площадки
1
Монтаж оборудование на постоянное место
2
Проверка работоспособности всех узлов и агрегатов
3
Настройка оборудования
4
Изготовление пробной партии продукции
5
Инструктаж и практическое обучение персонала
6
Передача оборудования в производственный цикл
Запчасти для сельскохозяйственных сушилок
Программа по обеспечению запасными частями и расходными материалами позволяет обслуживать клиентов на высоком уровне. Постоянное изучение потребностей наших заказчиков дает возможность прогнозировать потребности клиентов и вовремя пополнять складские запасы наиболее востребованным ассортиментом. А в случае отсутствия необходимой запчасти на нашем складе ее всегда можно заказать на заводе-производителе.
Доставка
Доставка осуществляется во все города РФ и стран ЕврАзЭС. Мы организуем доставку любым удобным видом транспорта.
Перед передачей в перевозку все грузы проходят проверку на складе и составляется фотоотчет.
На все грузы наносится маркировка.
Собственный парк автотранспорта.
Собственный парк контейнеров.
Лизинг
Лизинг - это финансовый инструмент, позволяющий предприятию получить в пользование технику или оборудование, не отвлекая денежных средств из оборота компании.
Получив вашу заявку на лизинг, мы отправим ее на рассмотрение всем лизинговым компаниям, с которыми мы сотрудничаем. Вам останется лишь выбрать наиболее подходящее предложение.
