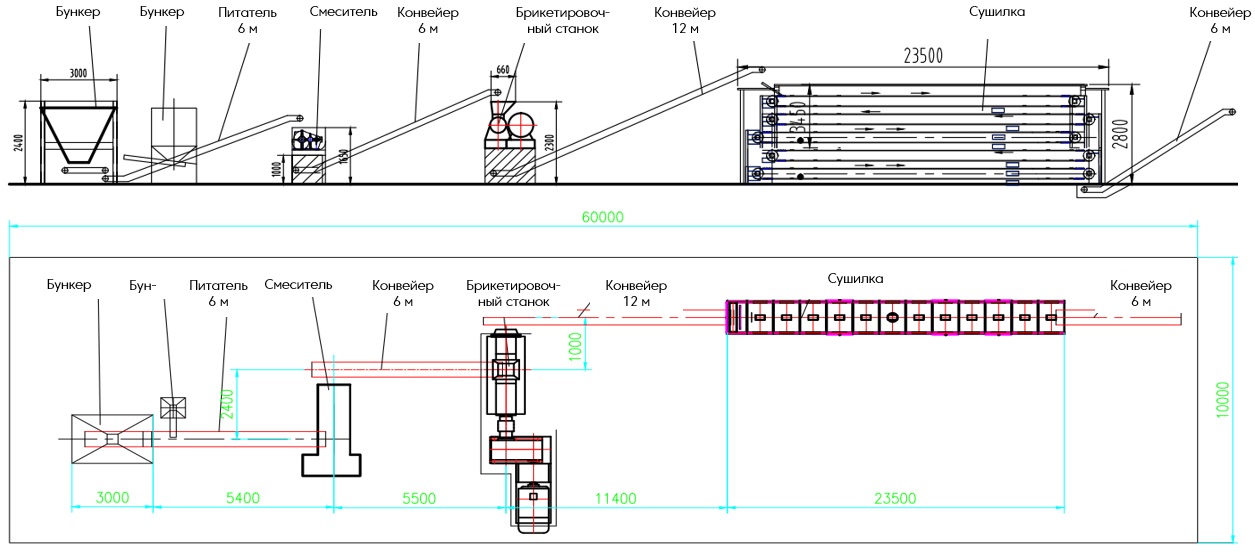

Линия для брикетирования торфа HZHI-560 представляет собой технологический комплекс для переработки торфяного сырья в формованные брикеты. Установка предназначена для производства топливных брикетов из торфа с добавлением связующих компонентов, обеспечивая получение продукции с заданными физико-механическими свойствами. Конструктивно линия выполнена в виде последовательно соединенных модулей, размещенных на едином основании.

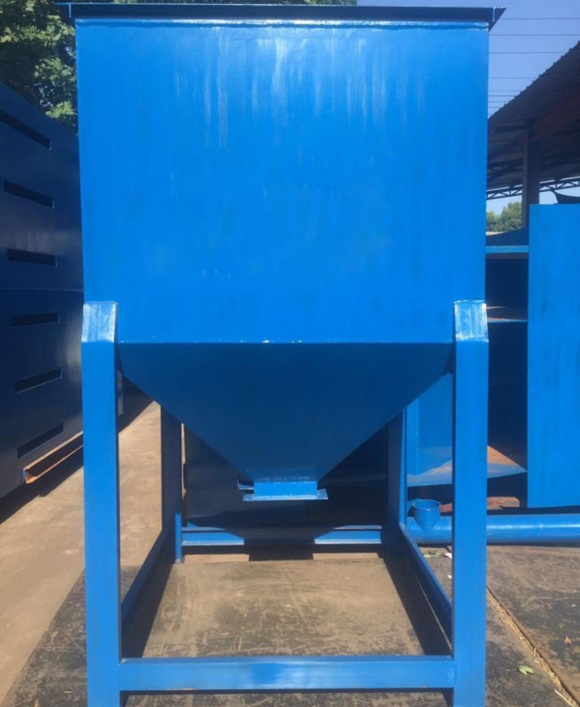

Технологический процесс начинается с подачи торфяного сырья из приемного бункера в дозирующую систему. Параллельно осуществляется дозированная подача связующего вещества из отдельного бункера для клеевых компонентов. Оба потока направляются в двухосный смеситель принудительного действия, где происходит интенсивное перемешивание компонентов до получения однородной массы требуемой консистенции. Подготовленная смесь транспортируется к брикетировочному прессу валкового типа, оснащенному формующими роликами с рабочими камерами. В процессе прессования материал подвергается высокому давлению, обеспечивающему уплотнение и формование брикетов заданной геометрии. Готовые брикеты выгружаются на ленточный конвейер для транспортировки к участку сушки или складирования.
Принцип работы линии HZHI-560 основан на механическом уплотнении торфяной массы под давлением с одновременным связыванием частиц клеевыми компонентами. Двухосная система смешения обеспечивает равномерное распределение связующего по всему объему сырья. Преимущества линии включают непрерывность технологического процесса, возможность переработки торфа различной влажности, стабильное качество брикетов и минимальные потери сырья.
| Модель | HZHI-560 |
| Мощность (кВт) | 309,5 |
| Вес (кг) | 46 200 |

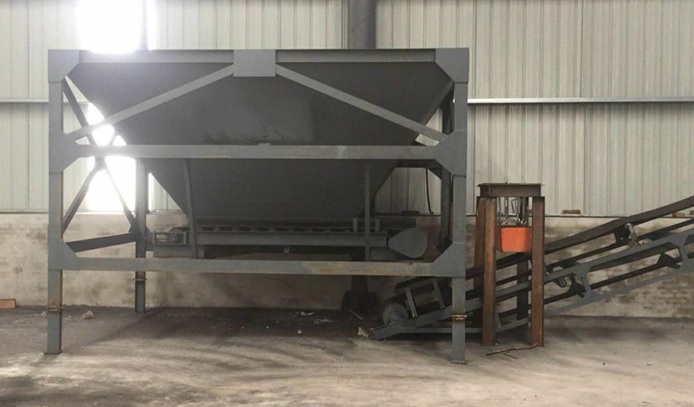

| Модель | ZZPL3023 |
| Выход (м³/ч) | 0-20 |
| Количество блоков | 1 |
| Мощность двигателя (кВт) | 4 |
| Габаритные размеры (мм) | 3000 х 2300 х 2400 |
| Модель | ZZPL1200 |
| Количество (шт.) | 1 |
| Количество полюсов двигателя (шт.) | 4 |
| Мощность двигателя (кВт) | 1,5 |
| Производительность (т) | 0-1,5 |
| Габаритные размеры (мм) | 1200 х 1200 х 2400 |

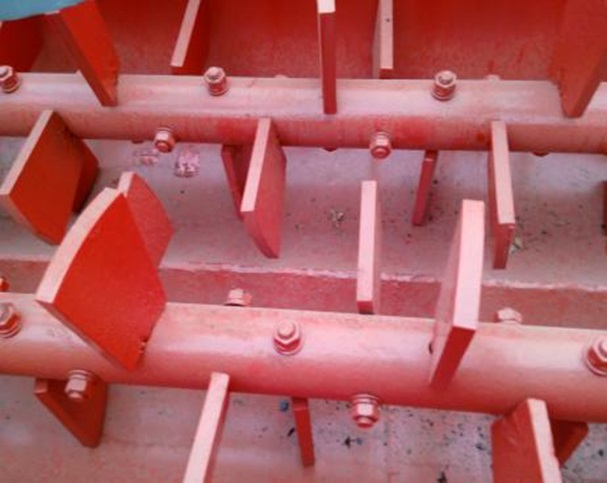

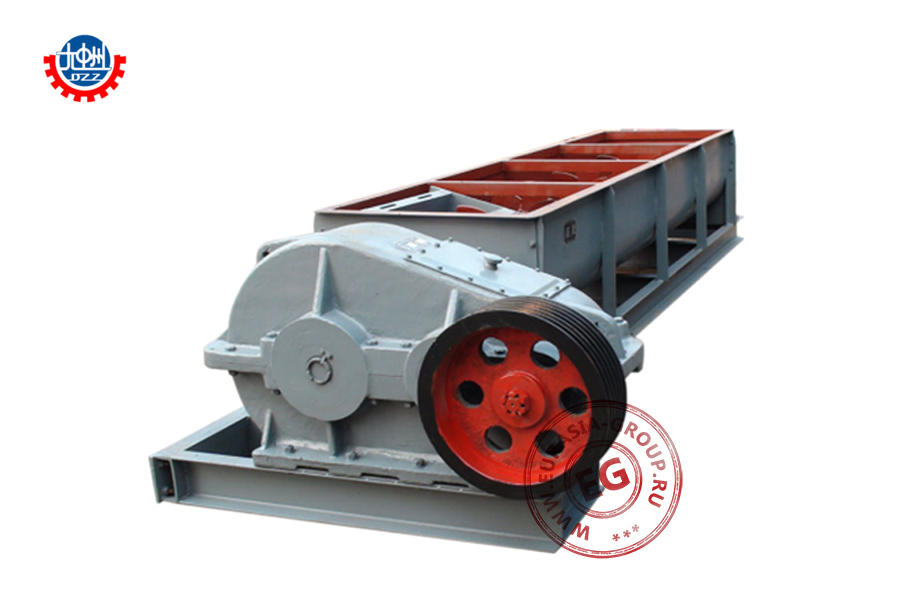

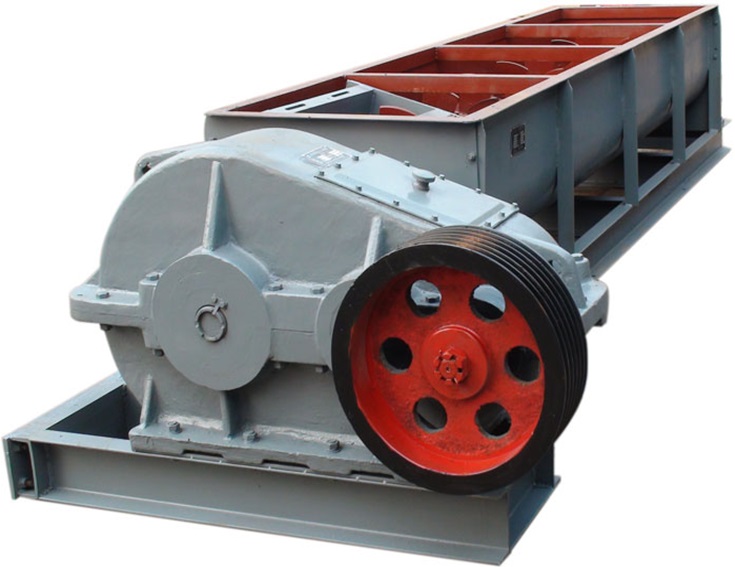

| Модель | ZZWJ3000 |
| Производительность (м³/ч) | 0-20 |
| Соотношение скоростей | 12,64 |
| Скорость вращения шпинделя (об/мин) | 60 |
| Количество (шт.) | 1 |
| Редуктор | JZQ400 |
| Двигатель | Y225M, 4-полюсный |
| Мощность (кВт) | 15 х 2 |
| Габаритные размеры (мм) | 4350 х 1450 х 680 |

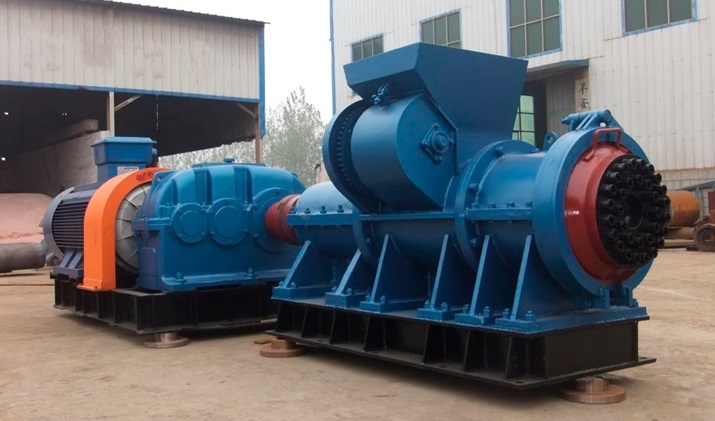

| Модель | ZZMB450 |
| Диаметр цилиндра давления (мм) | 450 |
| Диаметр нагнетателя (мм) | 430 |
| Длина нагнетателя (мм) | 925 |
| Подшипник шпинделя | 294132/330 |
| Скорость вращения шпинделя (об/мин) | 135 |
| Передаточное число редуктора | 11,2 |
| Содержание воды (%) | 25-35 |
| Размер подачи (мм) | <3 |
| Производительность (т/ч) | 8-10 |
| Тип передачи | Муфта прямой передачи |
| Монтаж установки | Правосторонний |
| Втулка цилиндра давления | Mn13 |
| Материал цилиндра высокого давления | Бесшовная стальная труба |
| Материал нагнетателя | Износостойкая легированная сталь |
| Материал выпускной втулки | Высокохромистая легированная сталь |
| Материал диска перемещения | Износостойкая легированная сталь |
| Тип редуктора | Закаленный цилиндрический редуктор ZLY355 |
| Модель двигателя | Y355, 4-полюсный |
| Мощность двигателя (кВт) | 220 |
| Габаритные размеры (мм) | 5100 х 1320 х 1315 |

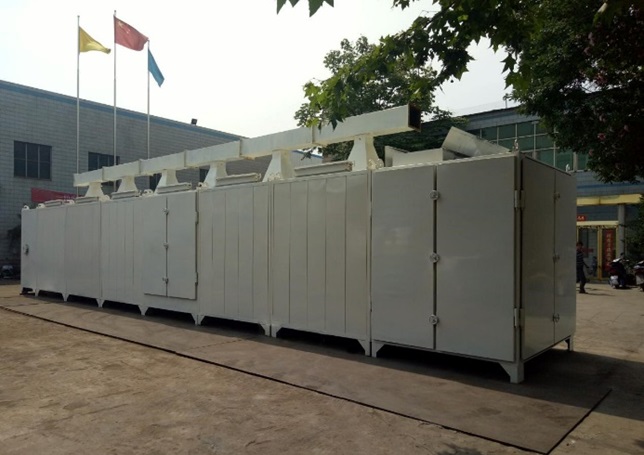

| Модель | ZZWDHG-23500 |
| Производительность (т/ч) | 10 |
| Количество внутренних валов (шт.) | 10 |
| Диаметр внутренних валов (мм) | 100 |
| Материал внутренних валов | Сталь #45 |
| Материал рамы | Профили 160 х 80 х 5 мм и 80 х 80 х 5 мм |
| Материал стенок камеры | Сталь Q235 толщиной 3 мм |
| Ширина сетки (м) | 1,6 |
| Шаг цепи (мм) | 63,5 |
| Диаметр сетки из проволоки (мм) | 3 |
| Диаметр опорного прута (мм) | 14 |
| Длина ленты (м) | 235 |
| Рабочая температура (ºС) | 120-150 (регулируется) |
| Толщина материала (мм) | 80-120 |
| Скорость движения (м/мин) | 0,4-3,5 |
| Поток горячего воздуха (м³/ч) | 17 305 - 34 715 |
| Давление горячего воздуха (Па) | 2696-1782 |
| Исходная влажность сырья (%) | 35 |
| Влажность готовой продукции (%) | 10-15 |
| Количество слоев сетчатой ленты (шт.) | 5 |
| Направляющая цепи (мм) | 63 х 100 х 5 (угловой профиль) |
| Тип источника тепла | Горячий воздух (уголь, газ, гранулы биомассы и т.д.) |
| Количество индикаторов температуры (шт.) | 10 (цифровое отображение температуры в каждой секции камеры) |
| Изоляция поверхности | Минеральная вата толщиной 50-80 мм |
| Общий дизайн | Горизонтальный корпус печи со стальной рамой |
| Количество подшипников (шт.) | 10 (UCP316) + 10 (UCT316) |
| Вентилятор подачи воздуха | Y5-48-10C (1 комплект) |
| Редуктор | BWED52-391 (5 комплектов) |
| Мощность двигателя трансмиссии (кВт) | 4 х 5 |
| Скорость двигателя трансмиссии (об/мин) | 1450-290 |
| Вентилятор | Y225S, 4-полюсный |
| Мощность вентилятора (кВт) | 37 |
| Габаритные размеры (мм) | 23 500 х 2100 х 2800 |
| Вес (т) | 32 |
| Производительность (м³/ч) | 0-20 |
| Общая длина (м) | 30 |

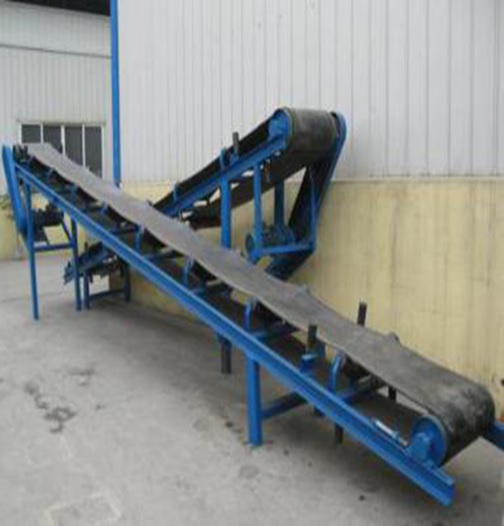

| Ширина ленты (мм) | 500 |
| Скорость вращения (об/мин) | 74 |
| Длина конвейеров (м) | 6 (от бункера с сырьем до смесителя) |
| 6 (от смесителя до машины для угольных брикетов) | |
| 12 (от машины для угольных брикетов до сушилки) | |
| 6 (для транспортировки готовой продукции после сушки) | |
| Двигатель | Y100L, 4-полюсный |
| Мощность (кВт) | 3 |
| Габаритные размеры (ШхВ) (мм) | 780 x 600 |
