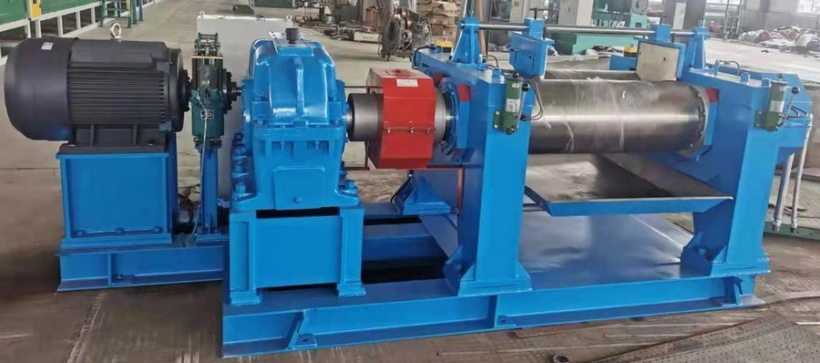

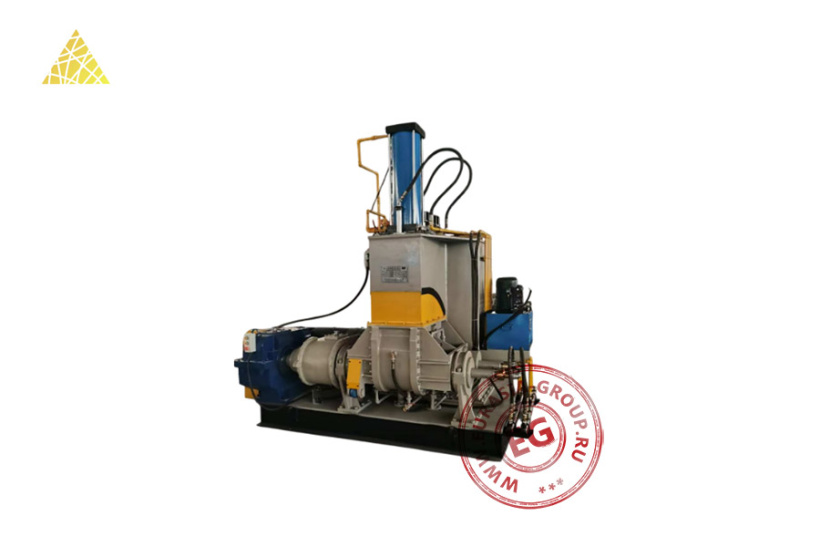

Линия XXL1000 представляет собой комплексное оборудование для полного цикла производства резиновых гусениц повышенной прочности. Производственная линия состоит из взаимосвязанных модулей, обеспечивающих последовательную обработку сырья до получения готового изделия. Основным элементом линии является резиносмесительное оборудование – миксер закрытого типа с гидравлической системой прижима, выполненный в промышленном исполнении с усиленной рамой. Его корпус оснащен вертикальным гидравлическим цилиндром и системой подачи компонентов смеси. Для дальнейшей обработки резиновой массы линия задействует смесительную мельницу с горизонтальным расположением валов, которая обеспечивает тщательное перемешивание и гомогенизацию резиновой смеси, подготавливая материал для последующей формовки.

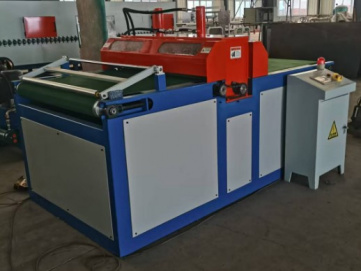

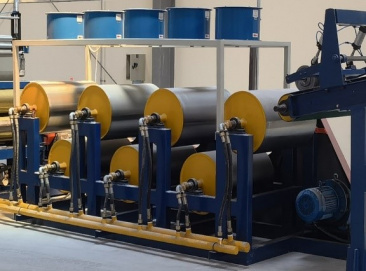

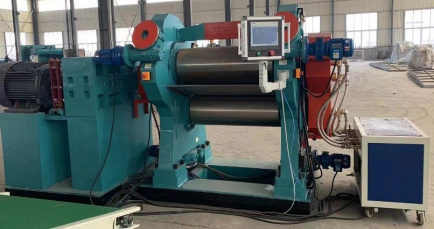

Важным компонентом линии XXL1000 является трехвалковый каландр, предназначенный для получения равномерных по толщине резиновых полотен. Массивные валы каландра с прецизионной обработкой поверхности обеспечивают высокое качество выходящего материала. Система включает цифровую панель управления для контроля параметров процесса и гидравлическую систему регулировки зазора между валами. После формирования листового материала в работу вступает машина для резки, выполняющая точное деление полотна на заготовки требуемой конфигурации. Линия также содержит систему рулонной подачи материала с электроприводом и натяжными устройствами.

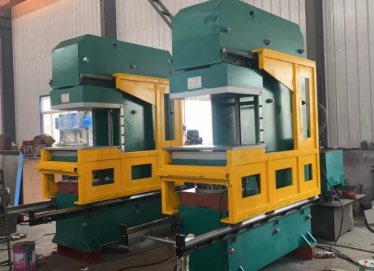

Завершающим этапом процесса производства является вулканизационная машина рамного типа, обеспечивающая формирование и термическую обработку гусениц. Пресс-форма размещается в закрытой термокамере с прецизионным контролем температуры. Система управления линией реализована на базе программируемых логических контроллеров с сенсорными панелями оператора, обеспечивающими мониторинг и регулировку параметров каждого этапа технологического процесса.
| Модель | X(S)N-75/30 |
| Общий объем смесительной камеры (л) | 170 |
| Общий рабочий объем смесительной камеры (л) | 75 |
| Соотношение скоростей переднего и заднего роторов | 34:28 |
| Угол поворота | 140° |
| Мощность главного двигателя (кВт) | 110 |
| Мощность двигателя опрокидывания (кВт) | 3 |
| Габаритные размеры (мм) | 3325 х 2615 х 3105 |
| Вес (кг) | 9500 |
| Модель | XK-450 |
| Рабочий диаметр ролика (мм) | 450 |
| Рабочая длина ролика (мм) | 1200 |
| Скорость переднего ролика (м/мин) | 21,8 |
| Соотношение скоростей роликов | 1:1,27 |
| Максимальное расстояние между роликами (мм) | 12 |
| Количество добавляемого клея за один раз (кг) | 80 |
| Мощность двигателя (кВт) | 55 |
| Габаритные размеры (мм) | 5005 х 1790 х 1830 |
| Вес (кг) | 10 000 |
| Модель | 360х1200 | |
| Рабочий диаметр ролика (мм) | 360 | |
| Рабочая длина ролика (мм) | 1200 | |
| Соотношение скоростей роликов | 1:1:1 | |
| Максимальное расстояние между роликами (мм) | 20 | |
| Максимальная ширина проката (мм) | 1000 | |
| Минимальная толщина проката (мм) | 0,2 | |
| Расстояние перемещения резиновой пластины (мм) | 600-1100 | |
| Устройство регулировки расстояния | Скорость регулировки (мм/мин) | 5,5 |
| Мощность двигателя (кВт) | 0,75 | |
| Устройство для жидкой масляной смазки | Расход масляного насоса (л/мин) | 8 |
| Рабочее давление (МПа) | 0,3-0,4 | |
| Мощность двигателя (кВт) | 0,75 | |
| Мощность двигателя (кВт) | 45 | |
| Диаметр цилиндра (мм) | 63 |
| Ход цилиндра (мм) | 100 |
| Длина резака (мм) | 1000 |
| Максимальная ширина реза (мм) | 900 |
| Длина реза (мм) | 100-1000 |
| Количество масляных цилиндров (шт.) | 2 |
| Количество фрез (шт.) | 2 |
| Мощность двигателя резки (кВт) | 4 |
| Мощность двигателя трансмиссии (кВт) | 0,75 (серводвигатель) |
| Общая мощность (кВт) | 4,75 |
| Габаритные размеры (мм) | 2590 х 1360 х 1500 |
| Модель | XLE-D800х400х1/1.00MN | |
| Номинальное усилие зажима (МН) | 1 | |
| Характеристики конфорки (мм) | 800 х 400 х 56 | |
| Давление на единицу площади нагревательной плиты (кг/см²) | 31,25 | |
| Количество гидроцилиндров | 2 комплекта | |
| Диаметр плунжера (мм) | 200 | |
| Количество рабочих этажей | 1 | |
| Рабочее расстояние (мм) | 450 | |
| Рабочий ход (мм) | 450 | |
| Скорость закрытия и открытия формы (мм/с) | ≥15 | |
| Высокое рабочее давление (МПа) | 16 | |
| Низкое рабочее давление (МПа) | 1 | |
| Нагрев | Мощность нагрева (кВт) | 12 |
| Температура (°C) | 200 | |
| Способ нагрева | Электрический нагрев | |
| Мощность привода (кВт) | 2,2 | |
| Габаритные размеры (мм) | 1000 х 1100 х 2550 | |
| Вес (кг) | 5700 | |
