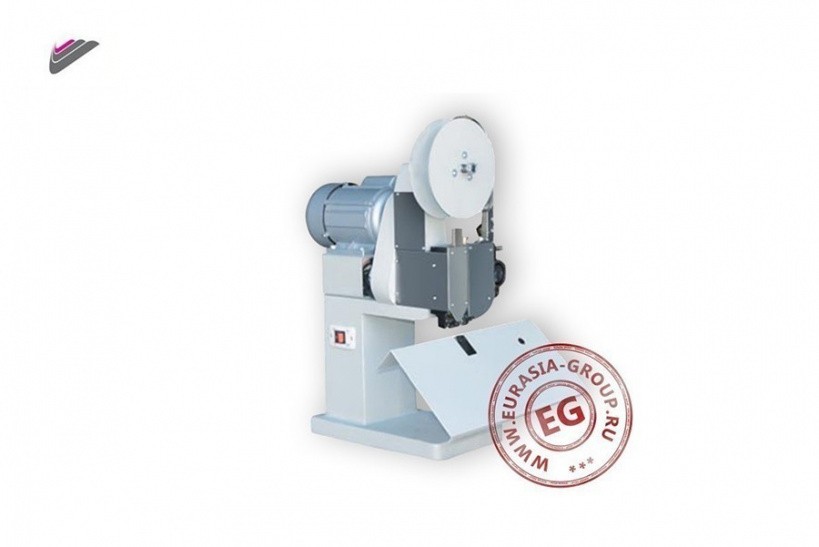

Брошюровочно-переплетная машина TD-102

Брошюровочно-переплетная машина TD102 является малогабаритным стационарным одноголовочным электромеханическим устройством вертикального типа периодического действия, которое служит для работы в небольших типографиях и полиграфических предприятиях, где с его помощью, способом скрепления с геометрическим замыканием, прошивают страницы тетрадей, брошюр, журналов, буклетов, проспектов, инструкций и т.п. Скрепление производится, как правило, стальной П-образной скобой с постоянной длиной заготовки.

Проволокошвейный аппарат TD102 собирается на основе Г-образной чугунной станины с плоским опорным основанием, которое предотвращается колебания станка в процессе динамики работы. Мотор работает от сети 220В, сообщает движущую силу исполнительным механизмам с помощью клиновидной ременной передачи жёсткого натяжения. В верхней части машины оборудован держатель сменной бобины расходной проволоки, которая по боковой дугообразной направляющей подаётся в зону работу швейной головки. Под головкой имеется установленный под наклоном рабочий стол, на который тетради укладываются своей срединной частью. Швейная головка: роликами втягивает проволоку, ножом отсекает необходимый размер, формирует П-образную геометрию скобы, проталкивает скобу в тело журнала и, в конечном итоге, загибает её боковые части с помощью штока и кулачков. В перечень поставки включается первичный комплект запасных инструментов и принадлежностей.

Проволокошвейная машина TD102 управляется при помощи несложного пульта для включения в сеть и ножной педали замыкания контактов, которая необходима для непосредственного включения операции. Изделие не требует длительного времени для изучения порядка эксплуатации и обслуживания, техническая документация прилагается.
