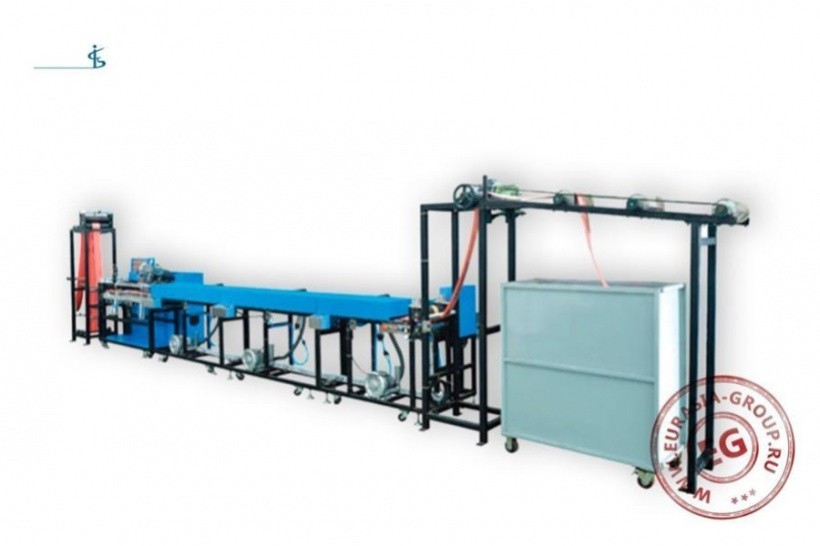

Автоматический станок для трафаретной печати на тесемках DS-302

Оборудование для шелкографической печати на тесьме DS-302 – это представитель линейки стационарных среднегабаритных автоматических электромеханических машин горизонтального типа непрерывного действия, используемых на средних или малых фабриках лёгкой промышленности, где он непосредственно задействуется для одноцветной трафаретной печати рекламных изображений или надписей на тканых лентах грубой структуры (ремни безопасности, крепёжные ремни, стропы и т.п.).

Автоматический станок для трафаретной печати на тесемках DS-302 формируется из взаимосвязанных модулей. Основные модули имеют колёса малого диаметра, что позволяет установить линию в любом необходимом месте с наличием трёхфазной энергетической сети 380В 50Гц. Рамная стойка с набором вальцов предназначена для втягивания полосы материала из сортировочной тары в операционную зону, при этом одновременно выполняется его разглаживание в вальцовом прессе. Полоса материала протягивается по поверхности печатного стола из нержавеющей стали, и в момент нанесения краски она придавливается экраном. В экран ранее вставляется необходимый сетчатый трафарет, станок оснащается системой быстрой очистки трафаретов. На стенке печатного блока смонтирован механизм горизонтального позиционирования каретки с двумя попеременно действующими ракелями, которые служат для непосредственного нанесения краски на ленту через трафарет. Плавность работы печатной головки, кроме прочего, обеспечивается действием сервомотора. Планки ракеля изготавливаются из полиуретана. Удлинённая сушилка туннельного типа используется для быстрой фиксации нанесённой краски, нагнетание температуры в туннеле производится электрическими тэнами. Из печи полоса вытягивается на ещё одну рамную стойку, которая сбрасывает ленты в передвижной контейнер, установленный под рамой. Позиционирование ленты отслеживается системой фотоэлектрических датчиков. Комплект ЗИП и перечень эксплуатационной литературы прилагаются.

Машина для шелкографической печати на лентах DS-302 управляется программируемым логическим контроллером, однако может переводится и в ручной режим управления. PLC оснащается цветным сенсорным монитором, на котором можно вводить все рабочие параметры с последующим их отслеживанием в режиме онлайн. Кнопка аварийной остановки повышает степень безопасности материальной части.
