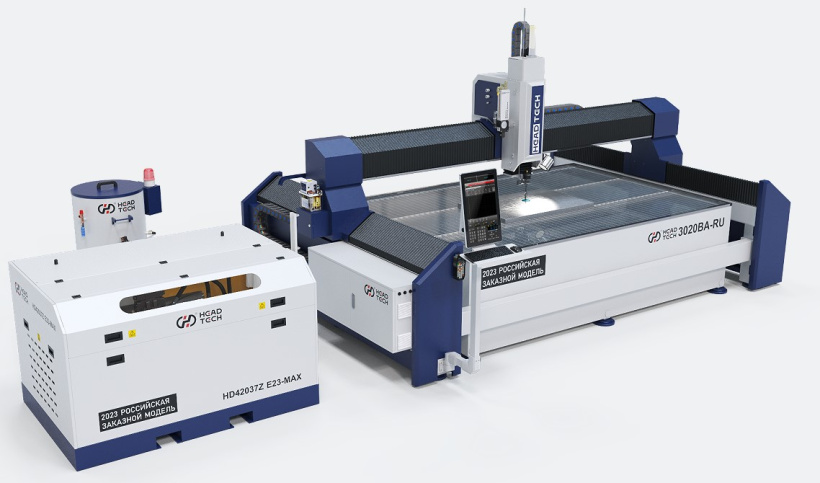

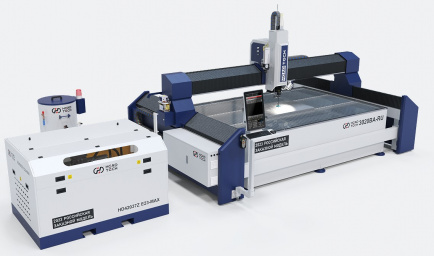

Установка гидроабразивной резки HEAD3020BA
| Модель | HEAD3020BA |
| Макс. скорость по осям X, Y (мм/мин) | 15000 |
| Перемещение по оси Z (мм) | 250 |
| Зона обработки (мм) | 3000х2000 |
| Точность резки (мм) | ±0,1 |
| ХY точность позиционирования (мм) | ≤±0,05 на 300 |
| Точность повторения (мм) | ≤±0,03 |
| Нагрузочная способность рабочего стола (кг/м²) | 1500 |
| Конструкция рабочего стола (мм) | Независимая от станины ванна-ловушка водной струи, исключает вибрацию и температурные деформации при длительной работе. |
| Резеруар-ванна выполнен из стали толщиной 5 | |
| Ламели рабочего стола, сменные | |
| Опорные решетки выполнены из оцинкованной стали, высота 100, расстояние 60 | |
| Оснащен перегородкой для предотвращения разбрызгивания воды во время резки | |
| Корпус машины | Корпус машины со сварной конструкцией, гарантирует необходимую жесткость при эксплуатации. |

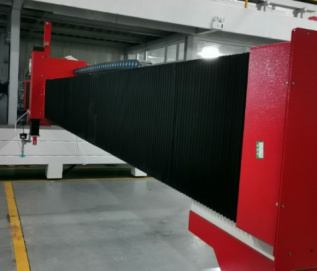

| Направляющие | Подвижная герметичная гофрозащита направляющих |
| Система привода | ABBA, IRSO Двигатель Panasonic |

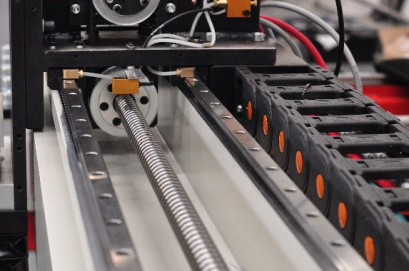

| Линейная направляющая | Линейная направляющая IRSO |
| Режущая головка | 3-х осевая |
| Система смазки | Автоматическая, с указателем уровня масла и распределением масляного контура |
Насос высокого давления
| Модель | HEAD42037Z |
| Макс. рабочее давление (бар) | 4200 |
| Рабочее давление (бар) | 3500 – 3900 |
| Коэффициент мультипликации | 20:1 |
| Объем аккумулятора (л) | 1,2 |
| Максимальный расход воды (л/мин) | 3,7 |
| Макс. диаметр сопла при макс. давлении (мм) | 0,33 |
| Объем маслозаборного резервуара (л) | 100 |
| Необходимое давление воды на входе в насос (бар) | 6 |
| Расход воды (т/ч) | 2 |
| Электропитание (В/Гц) | 380/50 |
| Мощность электродвигателя (кВт) | 37 |
| Привод | мультипликатор, от асинхронного электромотора |
| Производитель | Основные части Accustream (США) |
| Емкость аккумулятора (л) | Аккумулятор емкостью 1,2 обеспечивающий более стабильное давление в системе и более высокую эффективность резки |
| Фильтры (мкм) | Японские двухступенчатые фильтра для воды (5/10) сводит к минимуму повреждение примесями уплотнений высокого давления, форсунки и других деталей. |
| Функция защиты | Двухступенчатая подача воды и манометр давления. При избыточном давлении происходит автоматическая остановка. А при недостаточном давление запускается функция защиты. Изначально, запускается функция автоматической сигнализации затем включаетсяфункция защиты, в тех случаях, когда воды недостаточно, чтобы избежать повреждения машины из-за недостатка давления воды. |
Система ЧПУ
| Программное обеспечение | Weihong NC-studio V10 на английском или русском языке |
| Операционная система | Windows 10 |
| Программа управления резкой | NC Studio |
| Стойка ЧПУ с экраном | 19 дюймов |
| Материнская плата | Совместимая с процессором Intel Intel |
| Оперативная память (гб) | 2 |
| Жесткий диск (гб) | 60 |
| Степень защиты от пыли и воды | IP55 |
| Клавиатура и мышь | совместимая USB |
| Программная среда | совместима с системой Autocad и иными чертежными программами через DXF и DWG- коды |
| Электрические элементы | Schneider |
| Функции ПО | Функция продолжения с той же точки, после остановки. Функция автоматического программирования. Функция моделирования траектории перед резкой Функция автоматической настройки компенсации инструмента. |
Система подачи абразива
| Бак бункера (кг) | 200 |
| Давление сжатого воздуха (бар) | 5 – 7 |
| Контроль подачи абразива | Электронная система контроля количества подачи абразива и контроль скорости потока абразива. |
Шефмонтажные и пусконаладочные работы
При поставке данного оборудования возможен шеф-монтаж нашими инженерами.
Шефмонтажные работы являются одним из важных этапов при создании нового производства, позволяя правильно ввести в эксплуатацию оборудование, сохранив его работоспособность и надежность, исключить сбои и брак во время эксплуатации.
Этапы шефмонтажных работ
0
Осмотр производственной площадки
1
Монтаж оборудование на постоянное место
2
Проверка работоспособности всех узлов и агрегатов
3
Настройка оборудования
4
Изготовление пробной партии продукции
5
Инструктаж и практическое обучение персонала
6
Передача оборудования в производственный цикл
