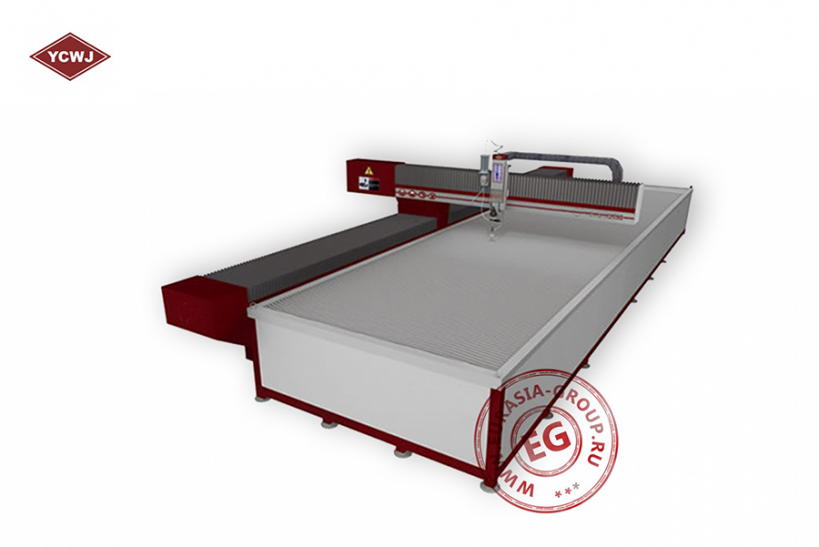

Станок для гидроабразивной резки YC-L2015
Станок для гидроабразивной резки металла YC-L2015 – это высокоточная автоматизированная гидромеханическая установка, предназначенная для изготовления изделий с неровными контурами.
Установка гидроабразивной резки металла применяется практически для всех металлических поверхностей и конструктивно состоит из следующих основных элементов:
- Высокоскоростная режущая головка устанавливается на каретке перекладины, является основным исполняющим инструментом станка и выполняет функцию преобразования энергии воды в кинетическую энергию режущей струи. Подача жидкости к головке производится через рукав высокого давления.
- Стол для гидроабразивной резки металла представляет собой электромеханическую платформу с координатной поверхностью, и предназначен для укладки обрабатываемой поверхности и выбора позиции режущего инструмента. Верхняя плоскость выполняется в виде мелкой решетки, позволяющей просачиваться жидкости в ванну, откуда она поступает бак-отстойник для очистки от шлама. В станках портального типа перемещение по оси Y осуществляется с помощью зафиксированных рельсов. В станках портально-консольного типа перемещение по оси Y осуществляется с помощью только одной продольной направляющей. Соответственно, ось Х с несущей кареткой в первом случае вмонтирована в портальную перекладину, а во втором – в консольную перекладину. Приводной шариковый винт обеспечивает вертикальное перемещение по оси Z.
- Гидравлическая станция отвечает за нагнетание высокого давления.
- Система доставки абразива предназначена для хранения абразива под давлением и его дозированной подачи в режущую головку.
- Система охлаждения осуществляет контроль температуры жидкости и её рециркуляцию.
- Программируемый логический контроллер.
Оборудование для гидроабразивной резки металла YC-L2015 может усовершенствоваться посредством дополнительной комплектации:
- Система смягчения воды способствует продлению срока эксплуатации уплотнений и водяного сопла головки за счет очистки воды от содержания железа, марганца и т.д. Вспомогательной функцией является содержание дополнительного запаса воды с необходимыми параметрами температуры и давления.
- Система защиты от ударов, включающая в себя защитное кольцо и датчик, ограждает головку от столкновений с неровными поверхностями.
- Система контроля высоты оси Z служит для поддержания постоянного минимального расстояния между поверхностью и головкой, что способствует повышению точности и скорости обработки.
Модель | YC-L2015 | |
Тип машины ( L портальный тип, X свободнонесущий тип) | Портальный тип | |
Размер рабочего стола (мм) | 2000 x 1500 | |
Ход по оси (мм) | X ось | 2000 |
Y ось | 1500 | |
Z ось | 150-200 | |
CNC система управления | AC сервомотор | |
Точность | Точность резки (мм) | +/- 0.1 |
Точность повторения (мм) | +/- 0.05 | |
Скорость обработки (м/мин) | 0-15 | |
Напряжение (В) / Частота (Гц) | 220, 380, 415 / 50-60 |
