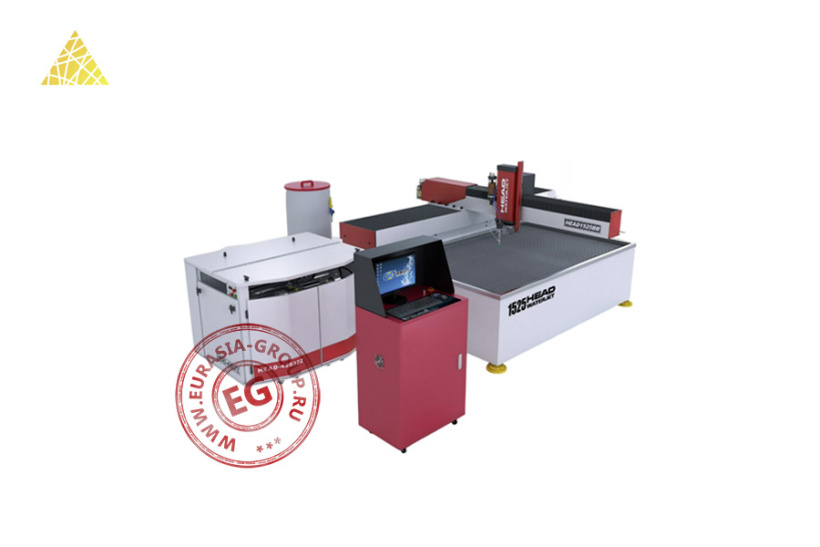

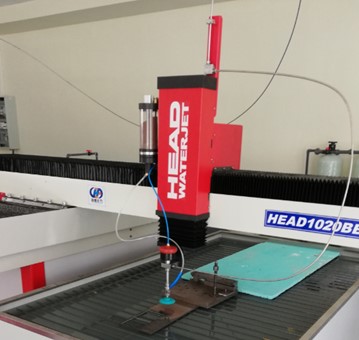

Станок для гидроабразивной резки HEAD1525BB
Станок HEAD1525BB позволяет выполнять точную резку различных материалов струей воды под высоким давлением с добавлением абразивных частиц. Оборудование применяется в машиностроении, архитектуре, судостроении для обработки металлов, керамики, стекла, композитов и камня. Установка решает задачи контурной резки сложных деталей, создания отверстий нестандартной формы и изготовления прототипов без термического воздействия на материал.

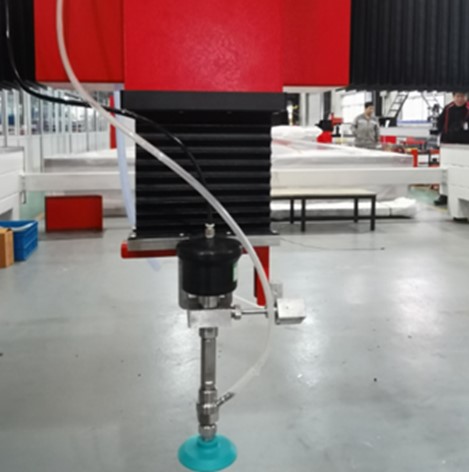

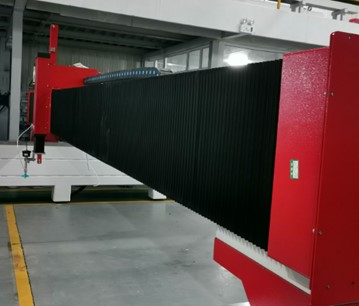

Высоконапорный насос создает давление воды, которая подается через сопло диаметром менее миллиметра, достигая скорости, превышающей скорость звука. В зону резки дозируется абразивный материал, превращая водяную струю в мощный режущий инструмент. Портальная система с направляющими перемещает режущую головку по заданной траектории согласно программе. Процесс напоминает работу невидимого лазера: материал разделяется точно по линии без механического контакта, при этом кромки остаются чистыми без заусенцев. Система фильтрации воды гарантирует стабильное качество реза и продлевает срок службы компонентов высокого давления.
Универсальность станка HEAD1525BB позволяет обрабатывать материалы различной твердости и толщины одним инструментом. Технология обеспечивает исключительную точность реза с минимальными допусками. Холодный процесс резки предотвращает изменение структуры материала и образование температурных напряжений. Числовое программное управление автоматизирует производственный процесс, снижая влияние человеческого фактора на качество продукции. Возможность резки сложных контуров за один проход сокращает время изготовления и количество технологических переходов, повышая рентабельность производства, особенно при работе с дорогостоящими материалами.

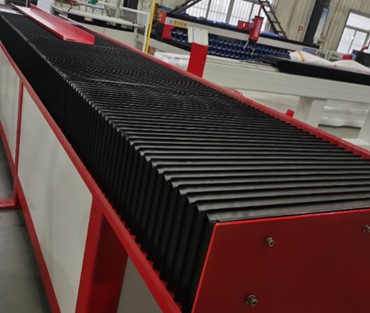

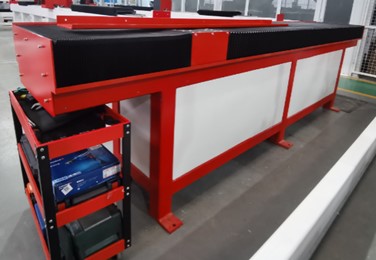

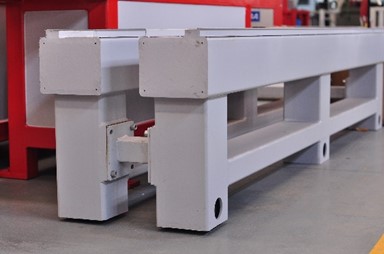

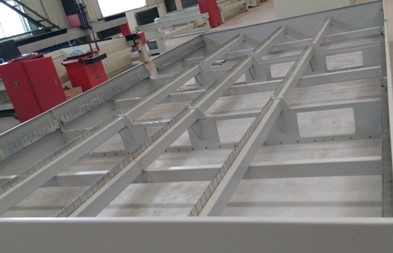

Рабочий стол
| Модель | HEAD1525BB |
| Тип конструкции | Портальный |
| Перемещение по оси Z (мм) | 200 |
| Зона обработки (мм) | 1500 х 2500 |
| Точность резки (мм) | ±0,1 |
| Максимальная скорость по осям X, Y (мм/мин) | 9000 |
| Точность позиционирования по ХY на 500 мм хода (мм) | ±0,05 |
| Точность повторения на 500 мм хода (мм) | ±0,03 |
| Нагрузочная способность рабочего стола (кг/м²) | 1000 |

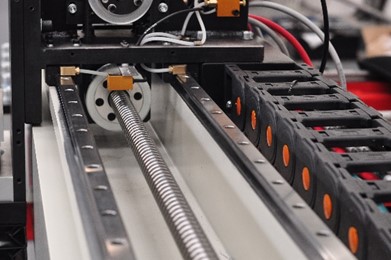

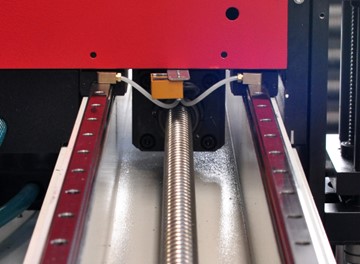

| Система привода | ШВП TBI + направляющие IRSO |
| Система смазки | Автоматическая |

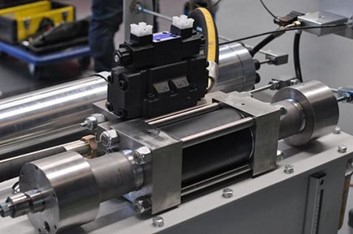

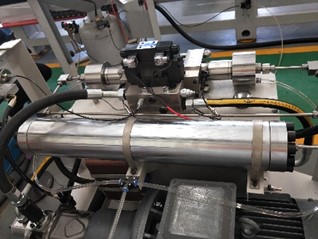

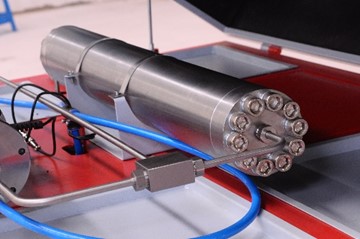

Насос высокого давления
| Модель | HEAD42037Z |
| Тип | Мультипликаторный, с приводом от асинхронного электромотора |
| Количество мультипликаторов в насосе (шт.) | 1 |
| Коэффициент мультипликации | 20:1 |
| Способ охлаждения | Воздушное охлаждение |
| Максимальное рабочее давление (бар) | 4200 |
| Рабочее давление (бар) | 500-3800 |
| Объем маслозаборного резервуара (л) | 130 |
| Максимальный диаметр сопла при максимальном давлении (мм) | 0,3 |
| Система охлаждения | Теплообменник |
| Электропитание (В/Гц) | 380, 3 фазы / 50 |
| Объем гидроаккумулятора (л) | 1,2 |
| Максимальный расход воды (л/мин) | 3,7 |

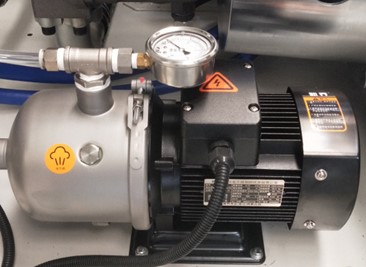

| Подача воды | Двухступенчатая |
| Мощность электродвигателя в насосе высокого давления (кВт) | 37,0 |
Система ЧПУ
| Программное обеспечение | Weihong NC-studio V10 |
| Язык | Английский, русский |
| Операционная система | Windows 10 |
| Программа управления резкой | NC Studio |
| Экран | 21,5˝ |
| Процессор | Intel |
| Объем оперативной памяти (Гб) | 4 |
| Объем жесткого диска (Гб) | 128 |
| Степень защиты от пыли и воды | IP55 |
| Совместимость программной среды | Autocad и другие чертежные программы через DXF и DWG |
| Функции | Продолжение с той же точки после остановки |
| Автоматическое программирование | |
| Моделирование траектории перед резкой | |
| Автоматическая настройка компенсации инструмента | |
| Беспроводной пульт управления станком | Отображение координат по осям X, Y, Z, скорости, значений шага и т.д. |
| Возможность установки любой точки на заготовке, скорости резки, значение шага, вкл/выкл масляного насоса, воды, подачи давления |
Система подачи абразива
| Бак бункера (кг) | 200 |
| Давление сжатого воздуха (бар) | 5-7 |
| Подача абразива | Постоянная автоматическая подача |
| Время непрерывной резки (ч) | 8 |

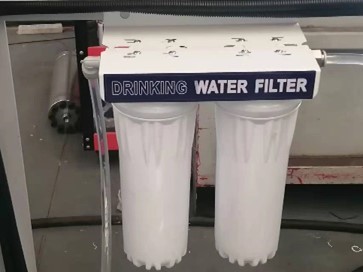

Система водоподготовки
| Расход воды (т/ч) | 2 |
| Способ применения | Для продления срока службы основных элементов режущей головки, а также уплотнений системы высокого давления |
| Основная функция | Смягчает воду и увеличивает срок службы |
Шефмонтажные и пусконаладочные работы
При поставке данного оборудования возможен шеф-монтаж нашими инженерами.
Шефмонтажные работы являются одним из важных этапов при создании нового производства, позволяя правильно ввести в эксплуатацию оборудование, сохранив его работоспособность и надежность, исключить сбои и брак во время эксплуатации.
Этапы шефмонтажных работ
0
Осмотр производственной площадки
1
Монтаж оборудование на постоянное место
2
Проверка работоспособности всех узлов и агрегатов
3
Настройка оборудования
4
Изготовление пробной партии продукции
5
Инструктаж и практическое обучение персонала
6
Передача оборудования в производственный цикл
