Настольная система разделения печатных плат XJV-2

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Скорость продольной резки (мм/с)

400
Толщина разделяемой платы (мм)

3,5
Длина разделяемой платы (мм)

400

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

Настольная система разделения печатных плат XJV-2 представляет собой специализированное оборудование для точного разрезания печатных плат методом дисковой резки. Система предназначена для разделения многоплатных панелей на отдельные готовые изделия в процессе производства электронных устройств. Основными преимуществами системы являются высокая производительность, отсутствие термического воздействия на компоненты, возможность обработки плат различной толщины, простота настройки и эксплуатации.

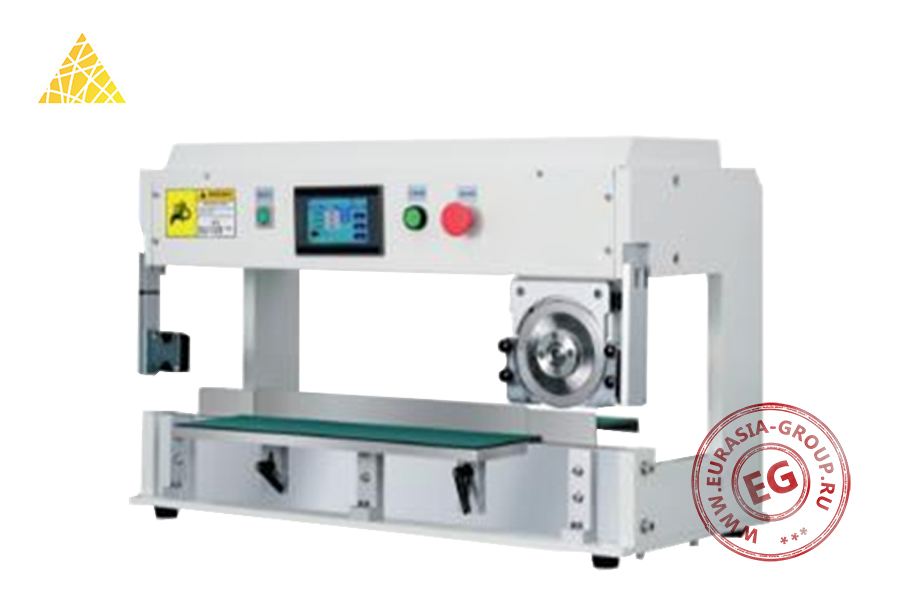

Установка XJV-2 выполнена в настольном исполнении с прочной металлической рамой портального типа, обеспечивающей высокую жесткость конструкции. Режущий узел представляет собой дисковую пилу с прецизионным шпинделем, установленную на подвижной каретке для перемещения вдоль заготовки. Принцип работы основан на механическом разрезании печатных плат вращающимся диском с алмазным или твердосплавным покрытием. Плата фиксируется на рабочем столе с регулируемыми упорами, после чего режущий диск перемещается по заданной траектории, выполняя чистый рез без сколов и деформаций.

Установка XJV-2 обеспечивает высокое качество разделения плат с минимальными механическими напряжениями. Особенностью конструкции является возможность регулировки глубины реза и скорости подачи в зависимости от толщины и материала печатной платы. Система управления включает сенсорную панель для задания параметров резки и контроля процесса. Кнопки аварийной остановки обеспечивают безопасность оператора. Рабочий стол оборудован направляющими и фиксаторами для точного позиционирования заготовок различных размеров.

Модель	XJV-2
Длина разделяемой платы (мм)	400
Скорость продольной резки (мм/с)	0-400 (регулируемая)
Толщина разделяемой платы (мм)	0,5-3,5
Функция проточной линии	Опция
Напряжение (В) / Частота (Гц)	220/60
Габаритные размеры (мм)	760 х 460 х 480
Вес (кг)	55
