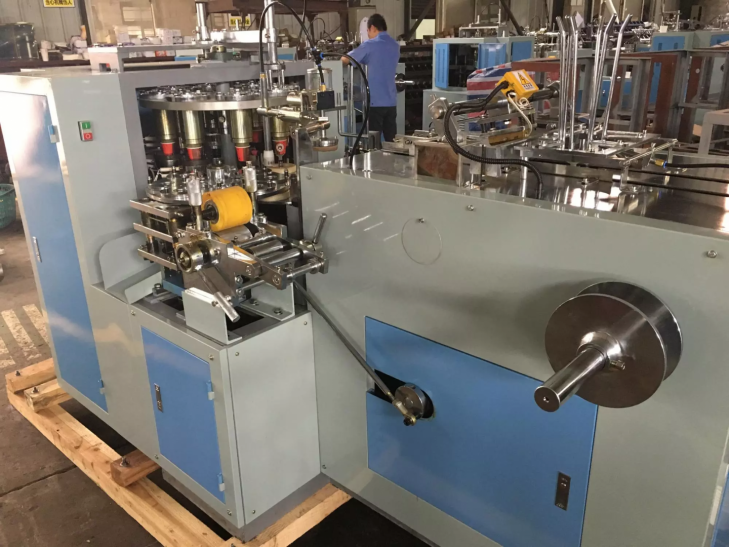

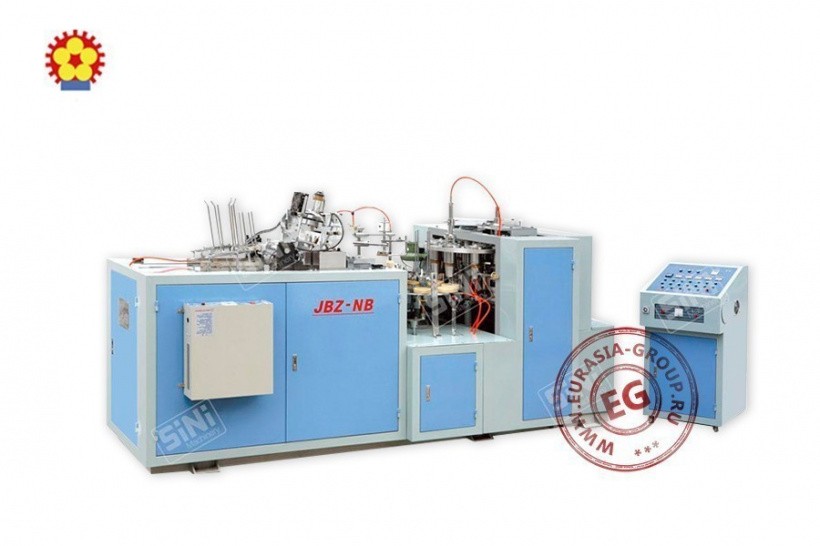

Машина для производства бумажных чашек с ручками JBZ-NB – это стационарный автоматический программируемый многофункциональный электропневматический станок непрерывно-поточного действия карусельного типа, предназначенный для крупносерийного выпуска одноразовых емкостей для таких напитков, как чай или кофе. В качестве сырьевого материала применяется бумага с односторонним или двусторонним полиэтиленовым покрытием, а готовая чашка выгодно отличается наличием ручки.
Станок для формовки бумажных чашек с ручками JBZ-NB в базовой комплектации (уточняется) комплектуется следующими элементами.
- Преобразователь – Quanzhou Sanqi;
- Контактор – CHNT (КНР);
- Температурный контроллер – Shanghai YATAI;
- Мотор – Zhejiang MAILI;
- Интервальная коробка передач – ZHENGJIANG ZHONLI;
- Цепные передачи – Hangzhou DUNPAI/ZIQIANG;
- Цилиндры – YIDA (КНР);
- Подшипники – 5204, 5203, 32008 NJK (Япония) и 6201 Heerbin (КНР).
- Направляющие из стали марки 45;
- Нож для донной резки из стали CR15;
- Седло для формовки ободка вокруг верхнего среза из стали CR12, колесо для той же операции из стали 40CR.

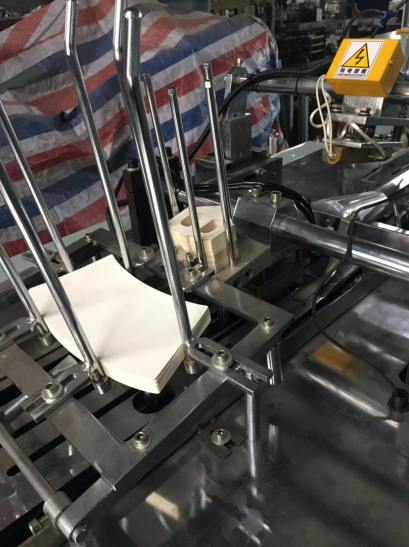

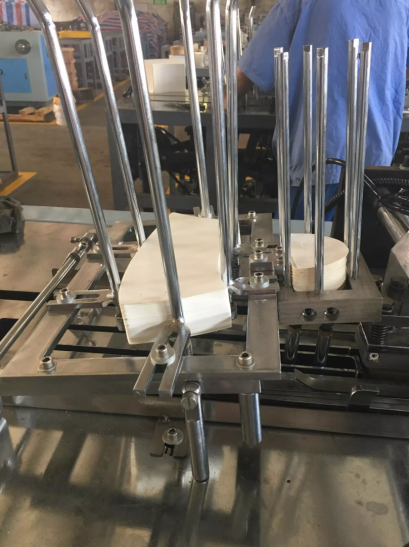

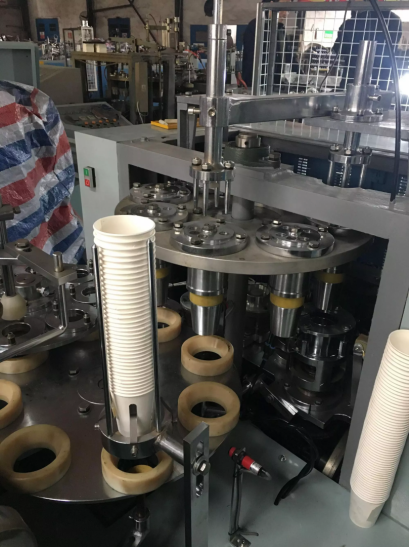

Краткое описание последовательности операций. Заранее подготовленные заготовки для стакана и для ручек загружаются в два последовательных вертикальных магазина, откуда они поштучно извлекаются с помощью пневматических присосок для обработки. Они соединяются, после чего с помощью ультразвуковой сварки формируется «труба» стакана с герметичным боковым швом. Далее заготовка передается в карусельный 8-ми позиционный стол, который проворачивается и так предоставляет стакан для обработки исполнительными инструментами. 1-я позиция основного стола служит для закладки заготовки в обработку. 2-я позиция 1 стола – промежуточная. 3-я позиция 1 стола служит для вставки круглой заготовки дна в заготовку «трубы» с помощью вертикального толкателя. Передача дна выполняется из 2-го 8-ми позиционного стола, который служит для установки, накопления и передачи донных заготовок. Они формируются методом высекания из разматывающего рулона бумаги. 4-я позиция 1-го стола – промежуточная. 5-я позиция 1-го стола служит для передачи стакана в стол №3, при проворачивании которого исполнительные органы плотно присоединяют и герметизируют дно к основе, а также делают ободок на верхнем срезе «трубы» и масляную смазку силиконом. 6-я позиция 1-го стола – для возврата готового стакана из операционной зоны 3-го стола. 7-я позиция 1-го стола – промежуточная, а 8-я – для извлечения стакана и складирования в стопку.

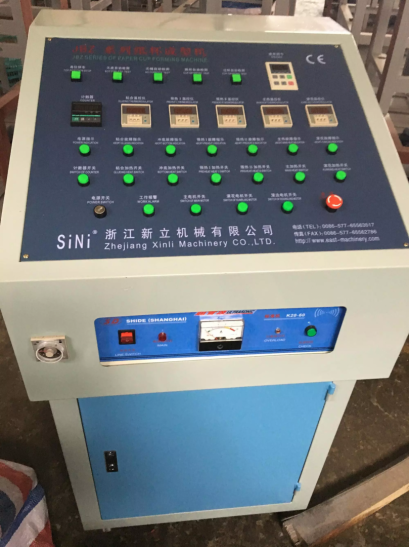

Оборудование для изготовления чашек с ручками JBZ-NB обладает программируемым управлением, в состав системы включено: программируемый логический контроллер, цветной сенсорный экран, частотный преобразователь и другая электроавтоматика.
| Тип машины | JBZ-NB |
| Объем стакана (унций) | 6, 8, 12 |
|
Плотность бумаги |
Бумага с двухсторонним ламинированием |
| Высота стакана (мм) | 50-120 |
| Производительность (шт/мин) | 40-50 |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Общая мощность (кВт) | 6.5 |
| Рабочее давление (мПа) | 0,6 |
| Расход сжатого воздуха (м³/мин) | 0.2 |
| Вес (кг) | 1800 |
| Габаритные размеры (мм) | 3200*1350*1800 |
| Габаритные размеры пульта управления (мм) | 800*750*1,300 |
