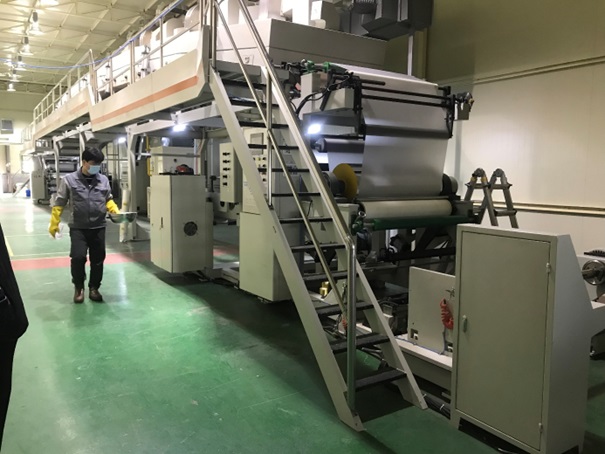

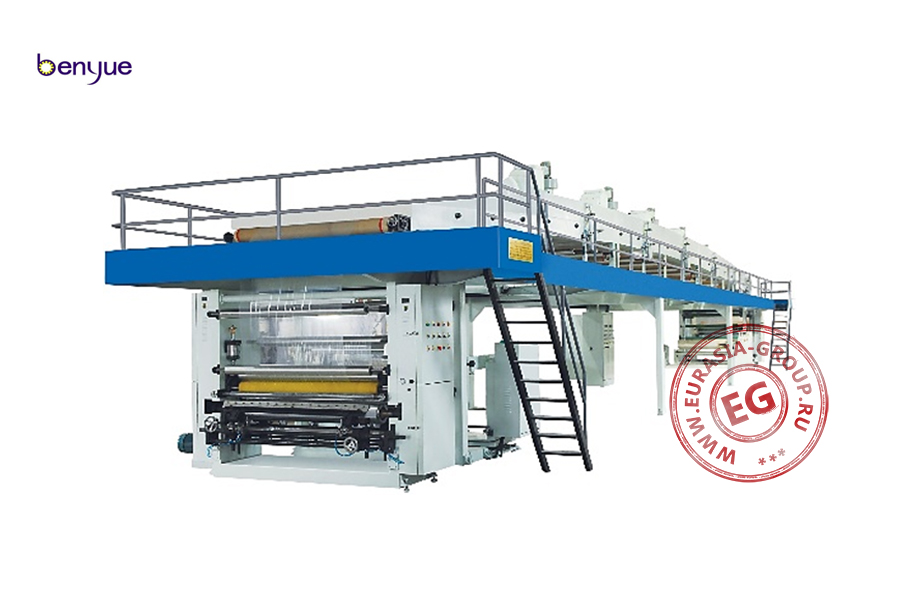

TB-1300 – это современная линия для изготовления защитной полиэтиленовой пленки. С помощью этого оборудования наносится защитное покрытие на полимерную основу с последующей ламинацией. Модель отличается вертикальной двухуровневой компоновкой, что позволяет рационально использовать производственную площадь и удобно организовать рабочий процесс. Нижний уровень оборудован печатно-ламинирующим модулем, включающим систему прижимных и направляющих валов, обеспечивающих равномерное нанесение защитного состава и прочное соединение слоев. Верхний этаж станка представляет собой просторную площадку техобслуживания с защитными перилами и системой подачи рулонного материала, доступ к которой осуществляется по стационарной металлической лестнице.
Станок оснащен системой точной регулировки натяжения материала и механизмами контроля положения полотна, что минимизирует вероятность смещений, складок и перекосов. Процесс нанесения защитного слоя и последующей ламинации выполняется поэтапно, в автоматическом режиме, обеспечивая высокое качество конечного продукта.
Конструкция оборудования выполнена по модульному принципу, что облегчает техническое обслуживание. Все элементы станка выполнены из прочных износостойких материалов, рассчитанных на длительную эксплуатацию в условиях непрерывного производства.
| Модель | TB-1300 |
| Эффективная ширина (мм) | 1300 |
| Ширина валов (мм) | 1350 |
| Скорость работы (м/мин) | 5-60 |
| Максимальный диаметр размотки (мм) | 600 |
| Максимальный диаметр намотки (мм) | 500 |
| Максимальная температура (°С) | 90±2 |
| Обрезка кромок (мм) | Точность торцевой стороны </=1,5 |
| Однородность покрытия мокрый клей (мм) | </=0,003 |
| Потребляемая мощность | 100 |
| Вес машины (кг) | ~28 000 |
| Габаритные размеры (мм) | 34 150 х 3400 х 4800 |
| Тип | Двойная станция |
| Эффективная ширина размотки (мм) | 1300 |
| Макс. диаметр размотки (мм) | 600 |
| Разматывающий вал | 3-дюймовый воздушный |
| Контроль натяжения при разматывании | Магнито-порошковый тормоз, 20 кг |
| Контроль натяжения 30MTA с замкнутым контуром, с датчиком давления | |
| Ультразвуковой авторегистратор EPC | |
| Статическая обработка с двухрядной статической обработкой постоянного тока | |
| Вытяжной вал (мм) | 160 (с покрытием из твердого хрома) |
| Прижимные валы (мм) | 120 (резиновый ролик, твердость 68-72, резина NBR) |
| Тип покрытия | Перенос и непосредственное покрытие |
| Эффективная ширина покрытия (мм) | 1300 |
| Вал для нанесения покрытия (мм) | 200 (валик с соединением вала) |
| Прижимной вал (мм) | 160 (резиновый ролик, твердость 63-68) |
| Направляющий ролик из алюминиевого сплава (мм) | 100 для нанесения покрытия |
| Лоток для клея из нержавеющей стали, лоток для клея (переливной), с ручным подъемом | |
| Длина (м/секций) | 30/10 |
| Форма нагрева | Масляная |
| Сопло внутренней нагревательной коробки (мм) | Расстояние 145 |
| Температура (°С) | 120±2 (90 для полиэтилена) |
| Теплоизоляция (мм) | Заполнение стекловолокном, толщина изоляционного слоя сушильной камеры 80 |
| Вентилятор цикла всасывания воздуха | Высокоэффективный центробежного типа |
| Вытяжной вентилятор | Высокоэффективный центробежный |
| Тип привода | Направляющий ролик из алюминиевого сплава 80 мм с типом привода конвейерной ленты |
| Наклонный направляющий ролик (мм) | 80 (резиновый, твердость 55-60) |
| Тяговый охлаждающий вал (мм) | 450 |
| Инвертор двигателя с 4 приводами | Управляемый ПЛК |
| Покрытие для контроля натяжения тяги с плавающим поворотным рычагом |
Автоматическое управление, сверхнизкое трение, управление клапаном регулировки давления высокой точности |
| Каркас стальной лист | Профилированный брус |
| Ширина (мм) | 1300 |
| Перемотчика (мм) | Ø500 |
| Вал перемотки | 3-дюймовый воздушный |
| Охлаждающий вал (мм) |
450 (поверхность покрыта твердым хромом, зеркальная поверхность, оснащена шарнир вращения воды) |
| Инверторный двигатель с 6 приводами | Управляемый ПЛК |
