Оборудование для плетения стального каната JGG-Ø500/1+6F
| Модель | JGG-Ø500/1+6F |
| Максимальный диаметр одиночной проволоки (мм) | 0,24–1,5 |
| Максимальный диаметр сердечника пряди (мм) | 1,5–5,0 |
| Максимальный внешний диаметр пряди (мм) | 15 |
| Шаг скрутки пряди (мм) | 55–275 |
| Максимальная скорость скрутки (об/мин) | 700 |
| Скорость крутильного барабана (с диаметром мононити 4,0 – 5,0 мм) (об/мин) | 400 |
| Скорость протяжки каната (м/мин) | 80 |
| Ведущее колесо | Двойное горизонтальное с двойным приводом |
| Диаметр тягового колеса (мм) | 1000+1000 |
| Диаметр приемной бобины (мм) | 1250 |
| Диаметр подающей бобины (мм) | 500 |
| Способ загрузки катушки | Пневматический зажим |
| Внутреннее разматывающее натяжение | Механическое натяжение |
| Защитная крышка основного устройства | Полностью закрытая |
| Закрытие и открытие защитной крышки | Электрическое |
| Тяговое ограждение | Двухдверного типа |
| Мощность главного двигателя (кВт) | 37 |
| Мощность тягового двигателя (кВт) | 30 |
| Мощность натяжного двигателя (кВт) | 7,5 |
| Материал основных частей | GCr15SiMn |
| Общая установленная мощность (кВт) | 80/95 |
| Электропитание (В) | 380±10% |
| Длина линии после сборки (мм) | 17500 |
| Общий вес (кг) | 20300 |
Подающее устройство
| Модель | 500 |
| Диаметр отводящей бобины (мм) | 500 |
| Способ установки диска | Затяжка центра концевого вала |
| Максимальная нагрузка на барабан (кг) | 600 |
| Способ подъема | Электрический |
| Зажимной двигатель | Пневматический |
| Натяжение отдачи | Механическое трение |
| Размер натяжения | Регулируется |

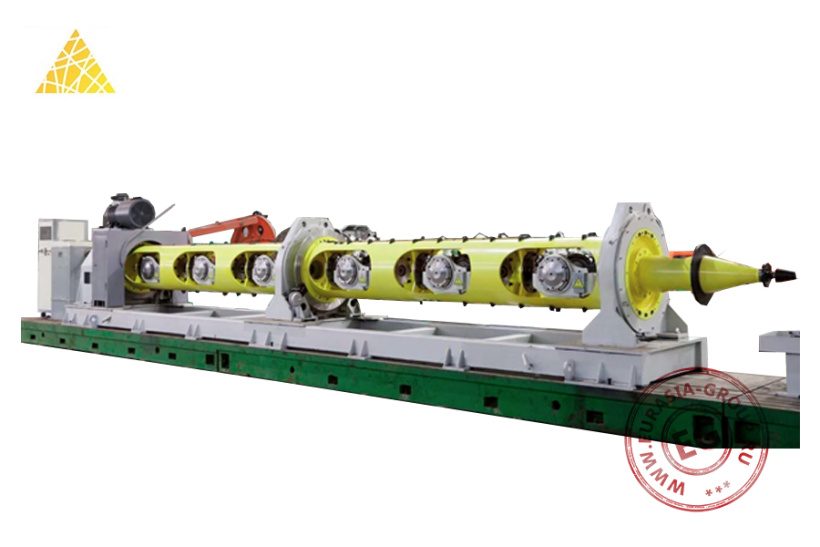

Узел скручивания
| Модель | Ø 500/ 6F |
| Внутренний диаметр проволочного барабана (мм) | 500 |
| Максимальная скорость крутильного аппарата (об/мин) | 700 |
| Скорость крутильного барабана (с диаметром мононити 4,0 – 5,0 мм) (об/мин) | 400 |
| Форма растяжения | Механическое трение |
| Способ установки лотка | Пневматический |
| Тип защиты от отключения | Сенсорный |
| Форма торможения | Плоское пневматическое торможение |
| Метод скрутки | Прокладка проволки снаружи цилиндра |
| Режим привода | Независимый моторный привод |

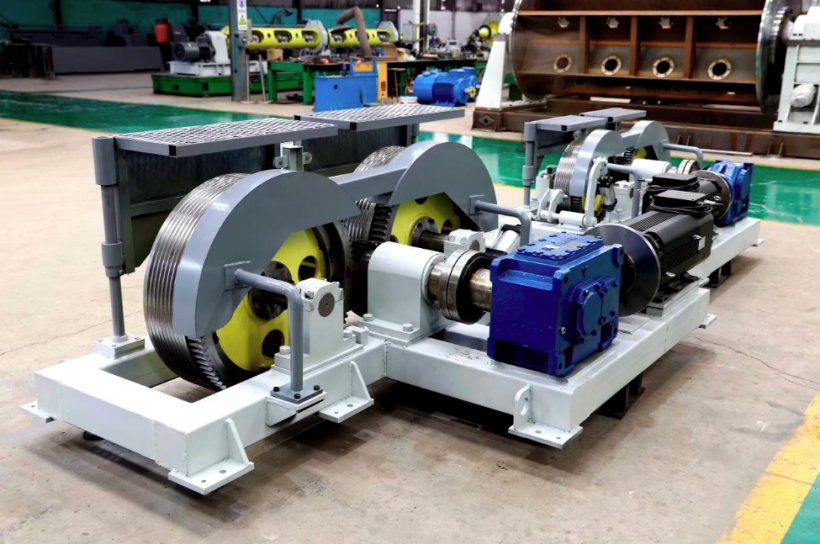

Горизонтальное двойное тяговое устройство
| Модель | Ø 1000+ Ø 1000 |
| Ведущее колесо | Двойное горизонтальное с двойным приводом |
| Диаметр ведущего колеса (мм) | 1000+1000 |
| Скорость тяговой линии (м/мин) | 80 |
| Шаг скрутки (мм) | 55–275 |
| Мощность тягового двигателя (кВт) | 30 |
| Материал кольца | GCr15SiMn |
| Количество канавок (шт) | 6 |
| Форма канавки ведущего колеса | U-образная |
| Диаметр шпинделя ведущего колеса (мм) | 90 |
| Максимальный радиус дуги ведущего колеса (мм) | 10 |
| Глубина канавки ведущего колеса (мм) | 8 |
Приемный стенд
| Модель | 1250 | |
| Скорость намотки (м/мин) | 90 | |
| Допустимый вес катушки (кг) | 8000 | |
| Натяжной двигатель | Модель | YVP132M-4 |
| Мощность (кВт) | 5,5 | |
| Скорость вращения (об/мин) | 1500 | |
| Регулятор намотки | Регулятор скорости с преобразованием частоты | |
| Точность (от заданного шага) (%) | 1–2 | |
| Кабельный двигатель | Контроллер сервопривода Delta | |
| Кабельный контроллер | Модель | BWED111-731 |
| Мощность (кВт) | 1 | |
| Производитель | Delta | |
| Подъемный двигатель | Модель | BLD10-35 |
| Мощность (кВт) | 1,5 | |
| Мощность зажимного двигателя (кВт) | 0,75 | |
