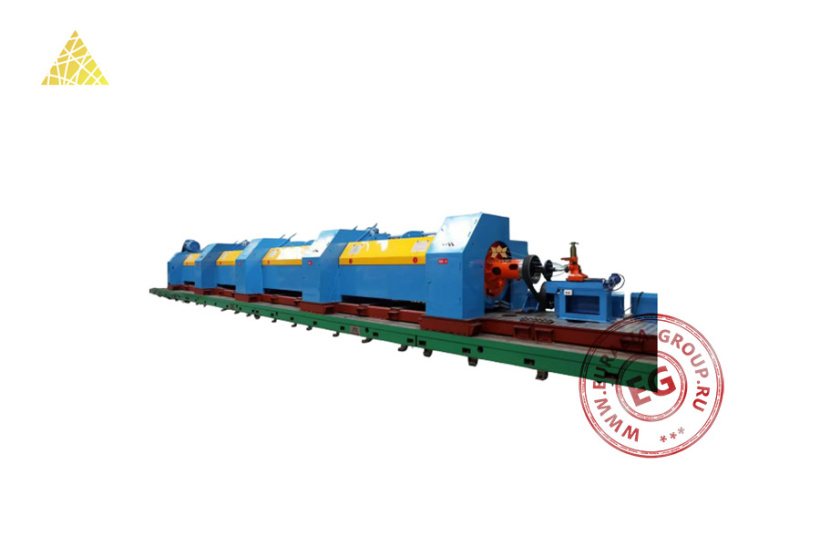

Оборудование для плетения стального каната EGQ 630-1+6F – это автоматизированная высокоскоростная стационарная машина цилиндрического типа с непрерывным принципом действия. Предназначена для скручивания стальной проволоки в прочные длинные канаты в промышленных объемах. Используется для средне- и крупносерийного производства продукции подобного рода. Обладает повышенной выносливостью, надежностью, способна работать в интенсивном режиме длительное время.

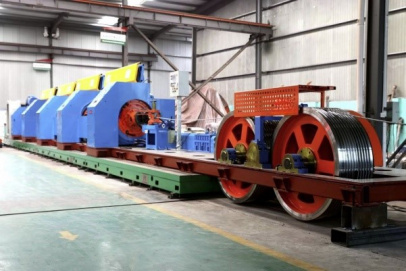

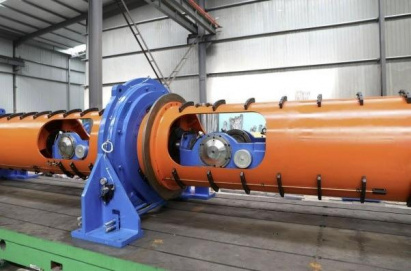

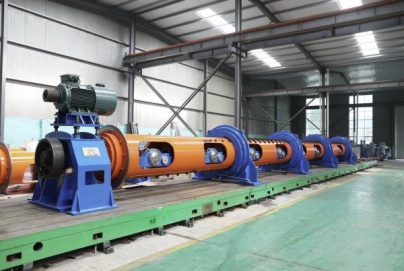

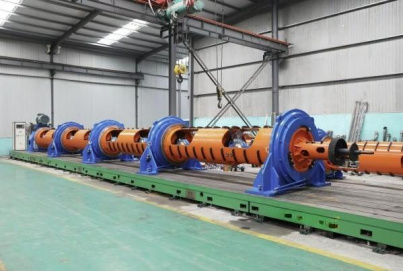

Канатовьющая крутильная машина EGQ 630-1+6F имеет длинномерную прямолинейную конструкцию с несколькими крутильными секциями, которые смонтированы на опорных подшипниках. В процессе плетения осуществляется автоматический контроль температуры и смазки механического узла. Подобное решение позволяет достигать большей скорости вращения с практически с нулевым трением, обеспечивать низкий уровень шума и снижать вибрацию.
За настройку и полную автоматизацию станка для плетения стального каната EGQ 630-1+6F отвечает программируемый логический контроллер в сочетании с цветным сенсорным экраном. Процесс намотки контролируется контроллером с частотным регулированием. Электронное управление упрощает и оптимизирует рабочий процесс, требуя минимального человеческого участия. Кроме того, автоматизация машины обеспечивает высокое качество готовой продукции и безопасность эксплуатации.
| Модель | EGQ 630-1+6F |
| Диаметр одиночной проволоки (мм) | 2,0 – 4,5 |
| Максимальный диаметр проходного отверстия (мм) | Ø15 |
| Максимальный диаметр скрутки (мм) | Ø15 |
| Шаг скрутки (мм) | 60 – 210 |
| Максимальная скорость скрутки (об/мин) | 450 (при 50 Гц) |
| Максимальная скорость тянущего устройства (м/мин) | 95 (бесступенчатая регулировка) |

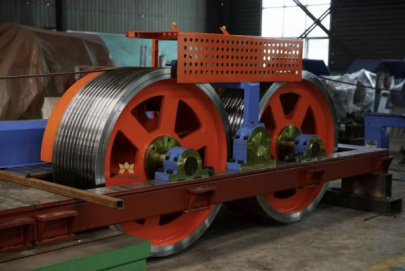

| Диаметр тянущего колеса (мм) | 1219 + 1219 |

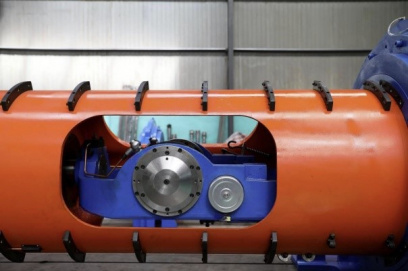

| Спецификация катушки внутри цилиндра (мм) | Ø630 |
| Спецификация катушки для намотки (мм) | Ø910 – 1200 |
| Метод установки катушек | Пневматическое зажимание |
| Максимальная нагрузка на барабан (кг) | 600 |
| Максимальная скорость вращения цилиндра (об/мин) | 450 |
| Защита от разрыва провода | Контактный тип |
| Тяговое усилие при размотке | Механическое |
| Защитный кожух главного устройства | Закрытый, с электрическим управлением |
| Защитный кожух для тянущего устройства | Распашной |
| Форма торможения | Плоский пневматический тормоз |
| Размеры камеры основания форм (мм) | 50х50х200 |
| Материал обода | GCr15SiMn |
| Количество каналов | 6 каналов |
| Форма паза тягового колеса | U-образного типа |
| Максимальный радиус дуги тягового колеса (мм) | 10 |
| Глубина паза тягового колеса (мм) | 8 |
| Твердость направляющих колес | HRC ≥50 |
| Подходящий диаметр кабеля (мм) | 4,0 – 20,0 |
| Скорость намотки (м/мин) | 120 |
| Максимальный вес барабана (кг) | 8000 |
| Контроллер намотки | Контроллер с частотным регулированием |
| Точность размотки (%) | 1 – 2 от заданного шага |
| Управление | Цветной сенсорный экран, с помощью ПЛК, который управляет запуском, остановкой и другими функциями |
| Параметры электропитания (В/Гц) | 440/50 |
| Общая установленная мощность (кВт) | 110 |
| Мощность электромотора главного устройства (кВт) | 55 |
| Мощность тянущего мотора (кВт) | 37 |
| Мощность мотора для намотки (кВт) | 7,5 |
| Мощность мотора для зажима (кВт) | 0,75 |
| Мощность мотора размотки (кВт) | 0,75 |
| Мощность электродвигателя для подъема (кВт) | 1,5 |
