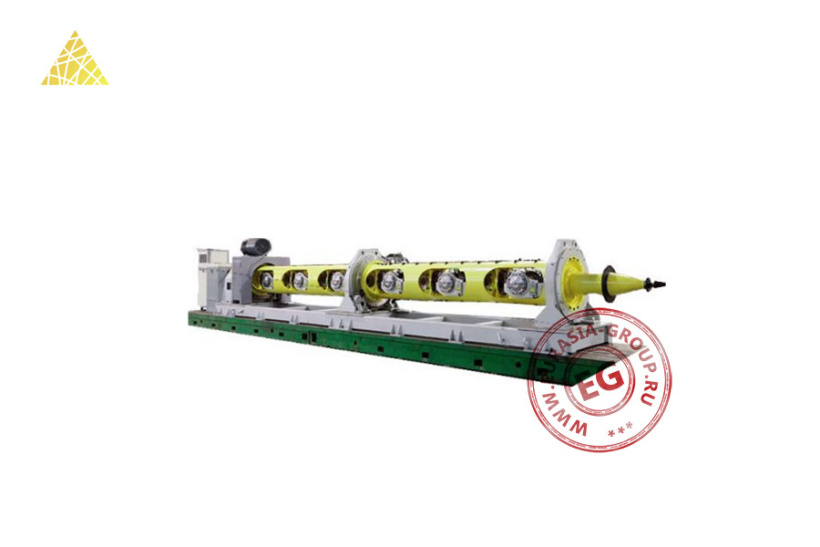

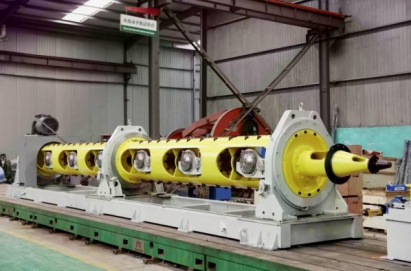

Аппарат для плетения стального каната EGQ 500-1+6 предназначен для производства стальных тросов, используемых в различных отраслях промышленности. Он состоит из нескольких ключевых компонентов, обеспечивающих эффективный процесс плетения.
В центральной части расположен главный вал, на котором установлены проволокопроводящие трубки. Эти трубки служат для направления и подачи стальной проволоки в нужном порядке. Вокруг главного вала имеются шпиндели, количество которых может варьироваться в зависимости от требуемой конфигурации каната. Каждый шпиндель отвечает за подачу одной из прядей, формирующих итоговый трос.
Стальная проволока подается с расположенных поблизости катушек. Натяжение проволоки регулируется натяжными механизмами, обеспечивающими равномерное распределение усилий. Таким образом, все прядки каната плетутся одновременно, позволяя добиться высокой скорости и производительности. Помимо основных узлов, аппарат может комплектоваться дополнительным оборудованием, например устройствами для смазки или резки готового троса.
Особое внимание уделено безопасности и удобству эксплуатации. Система оснащена датчиками, отслеживающими правильность работы механизмов и останавливающими процесс при возникновении нештатных ситуаций. Это значительно снижает риск травматизма и обеспечивает безопасные условия труда для операторов. Маркировка всех узлов и механизмов позволяет быстро ориентироваться в управлении и техническом обслуживании.
| Модель | EGQ 500-1+6 | |
| Диаметр одиночного проволоки (м) | 1,5 – 5,0 | |
| Максимальный диаметр проходного отверстия (мм) | Ø15 | |
| Максимальный диаметр скрутки (мм) | Ø15 | |
| Шаг скрутки (мм) | 55 – 275 | |
| Максимальная скорость скрутки (об/мин) | >1000 (при 50 Гц) | |
| Применимые одиночные проволоки | Диаметр (мм) | 4,0 – 5,0 |
| Скорость (об/мин) | ≤400 | |
| Максимальная скорость тянущего устройства (м/мин) | >100 (бесступенчатая регулировка) | |
| Диаметр тянущего колеса (м) | 1000 + 1000 | |
| Спецификация катушки внутри цилиндра (мм) | Ø500 | |
| Спецификация катушки для намотки (мм) | Ø630 – 1250 | |
| Спецификация катушки для размотки | Ø500 | |
| Метод установки катушек | Пневматическое зажимание | |
| Максимальная скорость вращения цилиндра (об/мин) | 1000 | |
| Защита от разрыва провода | контактный тип | |
| Тяговое усилие при размотке | Механическое | |

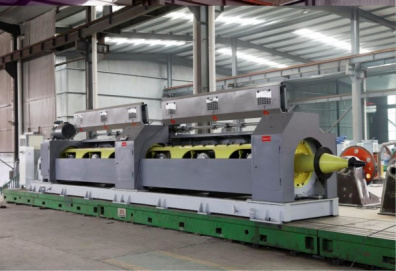

| Защитный кожух главного устройства | Закрытый, с электрическим управлением | |
| Защитный кожух для тянущего устройства | Распашной | |
| Форма торможения | Плоский пневматический тормоз | |
| Цилиндр | Трехсекционная конструкция 2 + 2 + 2 | |
| Размеры камеры основания форм (мм) | 50х50х100 | |
| Материал обода | GCr15SiMn | |
| Количество каналов | 6 каналов + 7 каналов | |
| Форма паза тягового колеса | U-образного типа | |
| Диаметр шпинделя тягового колеса | ≥90 | |
| Максимальный радиус дуги тягового колеса (мм) | 10 | |
| Глубина паза тягового колеса (мм) | 10 | |
| Двухколесное тяговое устройство | Ø1000 + 1000 | |
| Твердость направляющих колес | HRC ≥50 | |
| Максимальная линейная скорость тяги (м/мин) | 80 | |
| Спецификации для барабанов (мм) | Ø630 – Ø1250 | |
| Подходящий диаметр кабеля (мм) | 4,0 – 20.,0 | |
| Скорость намотки (м/мин) | 100 | |
| Максимальный вес барабана (кг) | 8000 | |
| Мотор для намотки | YVP132M-4 | |
| Скорость мотора для намотки (об/мин) | 1500 | |
| Контроллер намотки | Inovance | |
| Точность размотки (%) | 1 – 2 от заданного шага | |
| Мотор для размотки | Контроллер сервопривода Delta. | |
| Контроллер размотки (кВт) | BWED111-731-1 | |
| Мотор для подъема (кВт) | BLD10-35-1,5 | |
| Управление | Цветной сенсорный экран, с помощью ПЛК, который управляет запуском, остановкой и другими функциями | |
| Параметры электропитания (В/%/Гц) | 380/±10/50 | |
| Общая установленная мощность (кВт) | 95 | |
| Мощность электромотора главного устройства (кВт) | 45 | |
| Мощность тянущего мотора (кВт) | 37 | |
| Мощность мотора для намотки (кВт) | 7,5 | |
| Мощность мотора для зажима (кВт) | 0,75 | |
