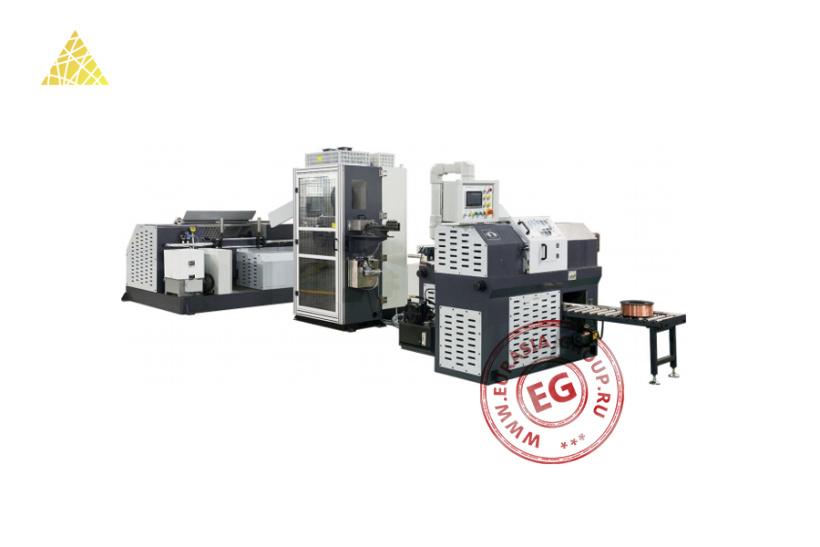

Оборудование для рядной перемотки проволоки DS-3CM представляет собой автоматизированный комплекс, предназначенный для точной и равномерной намотки металлической проволоки. Система состоит из нескольких взаимосвязанных модулей, формирующих единую производственную линию. Центральный элемент комплекса – намоточный механизм с прецизионной системой укладки проволоки. Оборудование оснащено катушками большого диаметра, позволяющими размещать значительные объемы материала. Механизм подачи проволоки обеспечивает строго параллельную рядную укладку витков, исключая наложение и перекрещивание.

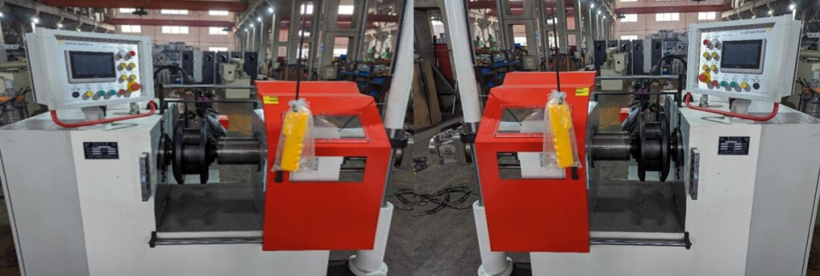

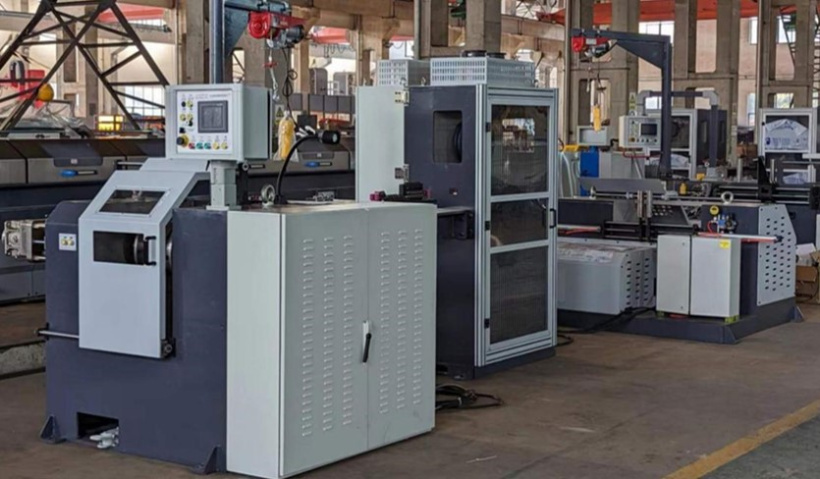

Система управления представлена панелью с цветными кнопками и сенсорным дисплеем, отображающим рабочие параметры процесса намотки. Интерфейс оператора интуитивно понятен и позволяет быстро настраивать оборудование под различные режимы работы. Комплекс имеет модульную конструкцию с защитными кожухами и прозрачными панелями, обеспечивающими безопасность оператора при сохранении визуального контроля за процессом. Отдельные секции оборудования соединены в единую линию, обеспечивая последовательную обработку материала от размотки исходной катушки до получения готовой намотки.

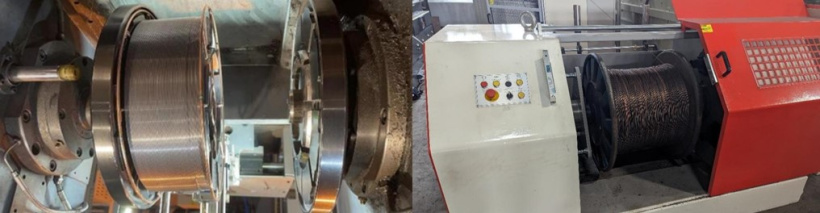

Оборудование DS-3CM включает систему контроля натяжения, предотвращающую провисание или чрезмерное натяжение проволоки в процессе перемотки. Направляющие ролики и система автоматического позиционирования обеспечивают точное размещение каждого витка. Механизм укладки движется параллельно оси катушки, обеспечивая равномерное заполнение всей ширины барабана без пропусков и наложений. Корпус оборудования выполнен из прочных материалов, устойчивых к вибрации и механическим воздействиям.
| Модель | DS-3CM | |
| Основной намоточный блок | Диаметр проволоки (мм) | 2-4 |
| Предел прочности на разрыв (МПа) | ≤900 | |
| Намотка | Без сердечника | |
| Тип катушки | K415 | |
| Скорость намотки (м/с) | 8-10 | |
| Мощность двигателя намотки (кВт) | 11 | |
| Мощность двигателя укладки проволоки (кВт) | 1 | |
| Мощность двигателя зажима катушки (кВт) | 2,9 | |
| Взвешивание и остановка | Автоматические (при достижении заданного веса) | |
| Барабанный размоточный блок | Диаметр барабана (мм) | 630/800 |
| Мощность двигателя размотки (кВт) | 22 | |
| Тип привода | Ременная передача | |
| Фиксация и освобождение барабана | Пневматическая фиксация и освобождение барабана с механическим предохранительным замком | |
| Подъем и опускание барабана | Управление пневмоцилиндром, работа в режиме без нагрузки | |
| Тормозная система | Пневматический тормоз | |
| Функция обратной намотки и укладки | С использованием пневмоцилиндра | |
| Аварийная остановка | Кнопка аварийной остановки на размоточной машине | |
| Натяжитель | Метод контроля натяжения | Постоянное натяжение и постоянная скорость |
| Контроль скорости и натяжения | Бесконтактный цифровой импульсный датчик для точного и надежного контроля | |
| Диаметр натяжного ролика (мм) | 400 | |
| Диаметр проволоки (мм) | 2-4 | |
| Габаритные размеры (мм) | 2300 х 1250 х 2300 | |
| Вес (кг) | 2000 | |
