Линия для производства плит из полистирола XPS DY75-150XPS

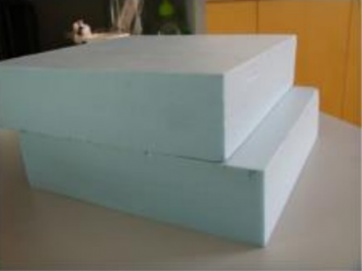

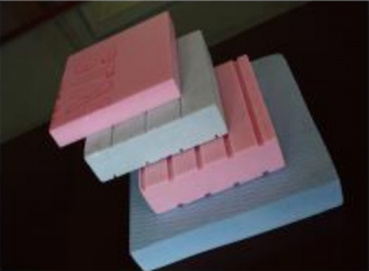

Линия для производства плит из полистирола XPS DY75-150XPS – промышленный комплекс для непрерывного выпуска теплоизоляционных плит экструдированного пенополистирола с заданными геометрическими и физико-механическими характеристиками. Готовая продукция широко применяется в строительстве для теплоизоляции фундаментов, кровель, полов, фасадов, других конструкций.
Комплекс для изготовления теплоизоляционных плит XPS DY75-150XPS предусматривает переработку сырья методом экструзии с добавлением пенообразователя под высоким давлением. Гранулированный полистирол поступает в смеситель, после чего подается в двухшнековый экструдер, где происходит плавление и гомогенизация материала. Затем полимер подается в одношнековый экструдер, где под давлением при контролируемой температуре вводится пенообразователь. Компонент позволяет создать мелкоячеистую структуру плиты. На выходе из экструдера материал формуется, проходит систему охлаждения, модули для резки и упаковки изделий.
Главные достоинства линии по выпуску плит из полистирола XPS DY75-150XPS – полная автоматизация процесса с помощью ПЛК, непрерывный контроль рабочих параметров, согласованные действия всех компонентов системы. Кроме того, гарантировано стабильное качество готовой продукции. Пенополистирольные плиты характеризуются правильной геометрией, точными размерами, аккуратной ровной кромкой, пористой структурой с необходимой плотностью.
Общие характеристики
| Модель | DY75-150XPS | |
| Производительность (м³/сутки) | 350 | |
| Размер готовой продукции (мм) | Ширина | 600 |
| Длина | 1200-3600 | |
| Толщина | 20-100 | |
| Удельный вес готовой продукции (кг/м³) | 25-40 | |
Смеситель
| Мощность двигателя (кВт) | 3 |
Подающая машина
| Загрузочный бункер, подающая труба | Нержавеющая сталь |
| Мощность (кВт) | 1,5 |
Двухшнековый экструдер с однонаправленным вращением
| Модель | SDY75 | ||
| Максимальная скорость шнека (об/мин) | 330 | ||
| Диаметр шнека (мм) | 71 | ||
| Соотношение сторон шнека | 40 | ||
| Шнек | Материал | W6Mo5Cr4V2 | |
| Твердость | HRC60-62 | ||
| Загрузочный аппарат (кВт) | Мощность двигателя | 1,5 | |
| Мощность двигателя вспомогательного загрузчика | 0,75 | ||
| Мощность двигателя малого загрузчика | 0,55 | ||
| Вал | Материал корпуса | Сталь 45 | |
| Твердость внутренней гильзы | HRc60-62 | ||
| Количество валов (шт.) | 10 | ||
| Питание нагревательного кольца (В) | 380 | ||
| Площадь охлаждения трубчатого охладителя (м²) | 2,6 | ||
| Мощность двигателя масляного насоса (кВт) | 0,75 | ||
| Мощность двигателя (кВт) | 75 | ||
Одношнековый экструдер
| Модель | DY150 |
| Твердость шнека | >740 HV |
| Твердость ствола | >940 HV |
| Материал шнека и цилиндра | 38CrMoAlA |
| Глубина азотирования составляет (мм) | 0,5-0,7 |
| Питание нагревательного кольца (В) | 380 |
| Мощность двигателя (кВт) | 55 |
Гидравлическое устройство смены сети
| Время замены (с/раз) | 1,5 |
| Твердость после обработки азотом | HV850 |
| Максимальное давление шестеренчатого насоса (МПа) | 31,5 |
| Материал устройства | 38CrMoAlA |
| Мощность двигателя (кВт) | 1,5 |
Пресс-форма
| Ширина изделия (мм) | 600 |
| Направляющая пресс-формы | Подвесного типа |
Контроллер температуры пресс-формы
| Температурный диапазон (°С) | 40-120 |
| Порт (дюйм) | 3/4 |
| Рабочая среда | Высокотемпературный масляный теплоноситель |
| Метод охлаждения | Мягкое масляное охлаждение |
| Мощность (кВт) | 6 |
Система впрыска пенообразователя
| Производительность (л/ч) | 63 | |
| Плунжерный насос высокого давления | Производительность (л/ч) | 10 |
| Мощность двигателя (кВт) | 1,1 | |
| Максимальное давление (МПа) | 40 | |
| Мощность двигателя (кВт) | 4 | |
Тяговый механизм
| Ролик (мм) | Ширина | 1000 |
| Диаметр | 215 | |
| Ползунок | Материал | PTFE |
| Толщина (мм) | 2 | |
| Каркас | Профильная сталь | |
| Размер прижимной пластины (мм) | 1050 х 850 х 40 | |
| Мощность двигателя (кВт) | 1,5 | |
| Тяговая мощность (кВт) | 2,2 | |
Тяговый механизм №2
| Рама | Профильная сталь |
| Мощность двигателя (кВт) | 1,5 |
Роликовый стенд для охлаждения
| Количество охлаждающих стоек (шт.) | 6 |
| Длина стойки (м) | 2 |
Пила
| Размер плиты для резки (м) | 1,2-3,6 |
| Количество плит для резки (шт/раз) | До 3 |
| Управление | Экран Delta PLC |
| Мощность приводного двигателя (кВт) | 3 |
| Мощность тормозного двигателя (кВт) | 1,1 |
| Мощность режущего двигателя (кВт) | 4 |
Электрический шкаф управления
| Регулировка скорости главного двигателя | Преобразователь частоты Taiwan Delta |
| Контроль температуры | Интеллектуальное управление приборами и датчики температуры |
| Питание нагревателя пресс-формы (В) | 380 |
Упаковщик
| Напряжение (В) / Частота (Гц) | 380/50 |
