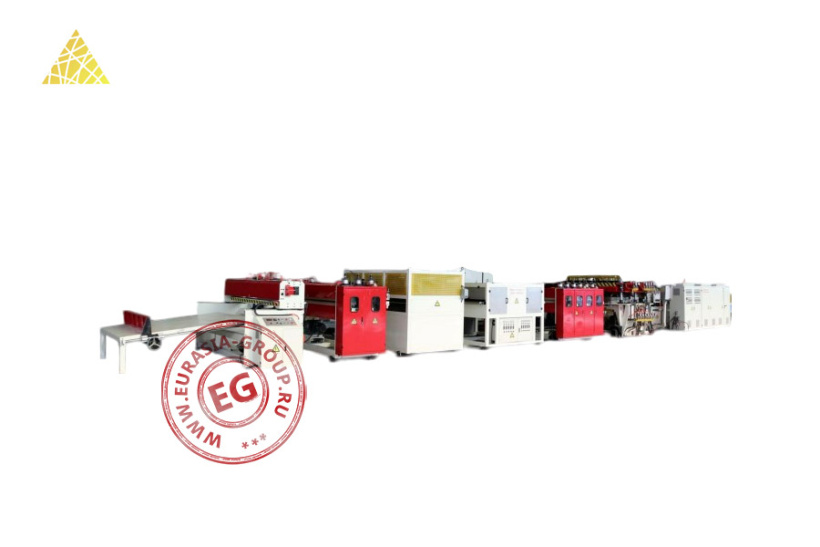

Линия для производства листов из сотового полипропилена SJ110/36-1400
Линия SJ110/36-1400 представляет собой комплексное технологическое решение для изготовления сотового полипропилена – материала с уникальной ячеистой структурой, обеспечивающей оптимальное сочетание прочности и легкости. Конструктивно линия выполнена в виде последовательно соединенных модулей, образующих единую производственную цепочку. В головной части размещается экструзионный блок с системой пластификации полимерного сырья. Экструдеры оснащены прецизионными шнеками специальной геометрии, обеспечивающими равномерное расплавление материала и стабильные характеристики готового листа.
Центральная часть линии включает формующий узел с многосекционной фильерой, создающей характерную сотовую структуру материала. Система калибровки обеспечивает точные геометрические параметры ячеек и равномерность структуры по всей ширине листа. За формованием следует участок охлаждения с системой валков, контролирующих натяжение и равномерное остывание материала. Тянущее устройство с прецизионными приводами обеспечивает постоянную скорость протяжки. Линия оснащена модулем термообработки с регулируемыми параметрами, позволяющим оптимизировать физико-механические свойства готового материала. Система резки с высокоточными ножами обеспечивает получение листов требуемого формата с минимальными допусками.
Отличительной особенностью линии является возможность введения модифицирующих добавок для придания специальных свойств готовому материалу, а также производства двухслойного и трехслойного сотового полипропилена с различной конфигурацией внутренних перемычек. Управление всеми процессами осуществляется через централизованный пульт с микропроцессорным контролем параметров. Система автоматизации предусматривает возможность сохранения и быстрого вызова технологических режимов для различных типов выпускаемой продукции.
Общие характеристики
| Модель | SJ110/36-1400 |
| Производительность (кг/ч) | 200-350 (±10 %) |
| Максимальная скорость (м/мин) | 6-10 |
| Ширина плиты/листа (мм) | 1200 |
| Сырье | Гранулы PP + CaCO₃ |
| Диапазон толщины (мм) | 6-8 |
| Электропитание (В/Гц) | 380, 3 фазы / 50 |
| Расход охлаждающей циркуляционной воды (м³/ч) | 8 |
| Температура охлаждающей циркуляционной воды (°C) | 10-15 |
| Расход сжатого воздуха (м³/ч) | 1 |
| Давление сжатого воздуха (МПа) | 0,4-0,5 |
| Установленная мощность (кВт) | 365 |
| Фактическое потребление (кВт) | 220 |
Автоматическая система сушки и вакуумной загрузки
| Производительность подачи (кг/ч) | 300 |
| Подача сырья | Трубопровод |
| Материал бункера | Нержавеющая сталь |
| Мощность электронагрева (кВт) | 6,5 |
| Мощность вентилятора (Вт) | 180 |
| Мощность вакуумного загрузчика (кВт) | 14 |
Экструдер
| Модель | SJ-120/35 |
| Тип | Одношнековый |
| Материал шнека | 38CrMoAlA |
| Глубина азотирования (мм) | 0,4-0,7 |
| Твердость шнека (HV) | ≥780 |
| Твердость цилиндра (HV) | ≥850 |
| Соотношение сторон | 35:1 |
| Диаметр шнека (мм) | 120 |
| Количество зон нагрева цилиндра | 8 |
| Суммарная мощность нагрева (кВт) | 40 |
| Способ нагрева | Алюминиевые литые нагреватели |
| Способ охлаждения | Двойное вентиляторное охлаждение |
| Материал корпуса редуктора | HT200 |
| Передающие элементы редуктора | Цементируемая сталь |
|
Твердость поверхности шестерен (HRC) |
54-62 |
| Твердость сердцевины (HRC) | 30-40 |
| Класс точности шестерён (класс) | 6 класс |
| Система смазки и охлаждения |
Внешняя принудительная циркуляционная система |
| Комбинированная смазка (принудительная + разбрызгивание) | |
| Масло | N150 |
| Мощность вентиляторов (Вт) | 250 х 8 |
| Электродвигатель | AC-двигатель WEG |
| Мощность двигателя (кВт) | 90 |
| Скорость вращения (об/мин) | 1500 |
| Частотный преобразователь | ABB |
Гидравлический сменный фильтр
| Материал | Легированная сталь |
| Типоразмер (мм) | Ø180 |
| Конструкция | Двухпозиционная пластинчатая |
| Оснащение | Датчик давления |
| Индикатор давления | |
| Аккумулятор давления (л, МПа) | 15, 16 |
| Мощность маслонасоса (кВт) | 3 |
Распределитель (дистрибьютор)
| Тип нагрева | Нагревательные стержни |
| Количество зон нагрева | 2 |
Формующая головка (фильера)
| Рабочая ширина (мм) | 1350 |
| Максимальная регулировка ширины (мм) | 200 |
| Ширина готовой плиты (мм) | 1200 |
| Диапазон толщин (мм) | 2-5 |
| Материал головки | 5CrNiMo |
| Контроль потока | Встроенный расходомер воздуха |
| Количество зон нагрева | 5 |
| Мощность нагрева (кВт) | 5 |
Воздушный нож
| Материал | Алюминиевый сплав |
| Рабочая ширина (мм) | 1400 |
| Мощность вентилятора (кВт) | 3 |
Калибровочный стол
| Водяное охлаждения | 2-ступенчатая вакуумная калибровка |
| Размеры калибровочных плит (мм) | 1400 х 800 х 80 |
| Обработка поверхности | Пескоструйная |
| Конструкция рамы | Сварная конструкция с закалкой |
| Крепление плит |
Четырехколонная система с блокировкой безопасности |
| Способ охлаждения | Система внутреннего охлаждения / водяное |
| Мощность вакуумных насосов (кВт) | 4 х 3 |
| Двигатель перемещения (кВт) | 0,75 |

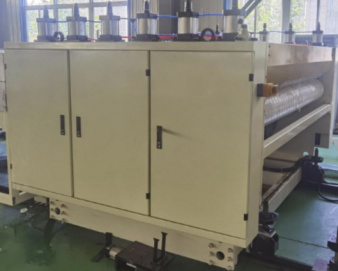

Первая тянущая машина
| Максимальная скорость линии (м/мин) | 10 | |
| Размер резиновых валов (мм) | Ø250 х 1400 | |
| Количество валов (шт.) | 10 | |
| Толщина резинового покрытия (мм) | 20 | |
| Материал резины | Нитрил-бутадиеновый каучук | |
| Твердость поверхности по Шору | 65°-70° | |
| Подъем/опускание валов | Способ | Пневмоцилиндры |
| Ход (мм) | 25 | |

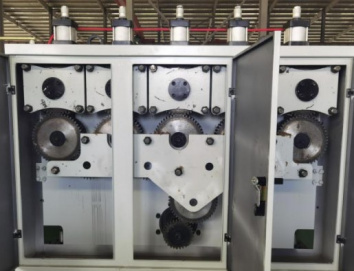

| Привод | Передача | Зубчатая |
| Мотор-редуктор | WPO175 | |
| Управление | Частотный преобразователь ABB | |
| Мощность двигателя (кВт) | 4 | |
Печь
| Диапазон температур (°C) | 40-150 |
| Количество зон нагрева | 6 |
| Нагревательные элементы | Нержавеющие нагревательные трубки |
| Количество нагревательных трубок (шт.) | 36 |
| Мощность нагревательной трубки (кВт) | 1,5 |
| Габаритные размеры (мм) | 1400 х 3000 |
Вторая тянущая машина
| Максимальная скорость линии (м/мин) | 10 | |
| Размер резиновых валов (мм) | Ø250 х 1400 | |
| Количество валов (шт.) | 6 | |
| Толщина резинового покрытия (мм) | 20 | |
| Материал резины | Нитрил-бутадиеновый каучук | |
| Твердость поверхности по Шору | 65°-70° | |
| Подъем/опускание валов | Способ | Пневмоцилиндры |
| Ход (мм) | 25 | |
| Привод | Передача | Зубчатая |
| Мотор-редуктор | WPO150 | |
| Управление | Частотный преобразователь ABB | |
| Мощность двигателя (кВт) | 3 | |

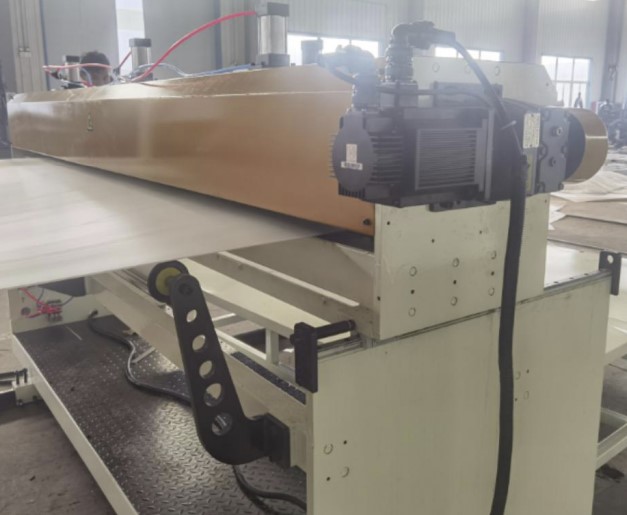

Поперечный резак
| Пресс-цилиндр | Диаметр (мм) | 63 |
| Ход (мм) | 50 | |
| Рабочая ширина резки (мм) | 1400 | |
| Двигатель поперечного перемещения |
Частотный преобразователь с электромагнитным тормозом |
|
| Тип ножа | Дисковый | |
| Автоматическая установка длины реза | Контроллер AUTONICS | |
| Мощность двигатель ножа (кВт) | 1,5 | |

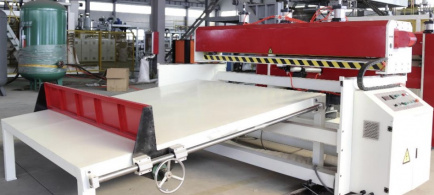

Укладчик (стакер)
| Габаритные размеры (мм) | 2200 х 1400 |
Водяной чиллер с воздушным охлаждением
| Модель | HC-L20A |
| Холодопроизводительность (ккал/ч, кВт) | 50075, 58,2 |
| Диаметр патрубков (мм) | 50 |
| Диапазон температур (°C) | 5-45 |
| Точность (°C) | ±1 |
| Объем испарителя (л) | 150 |
| Напор насоса (м) | 16 |
| Электропитание (В/Гц) | 380/50 |
| Мощность компрессора (л.с/кВт) | 20/15 |
| Мощность вентиляторов (кВт) | 0,75 х 2 |
| Мощность насоса (л.с/кВт) | 3/1,5 |
| Габаритные размеры (мм) | 2200 х 900 х 1750 |
| Вес (кг) | 560 |
Вертикальный смеситель
| Материал бункера | Нержавеющая сталь AISI 304 |
| Скорость вращения механизма (об/мин) | 340 |
| Мощность двигателя смешивания (кВт) | 4 |
| Мощность нагрева (кВт) | 24 |
| Мощность вентилятора (кВт) | 1 |
