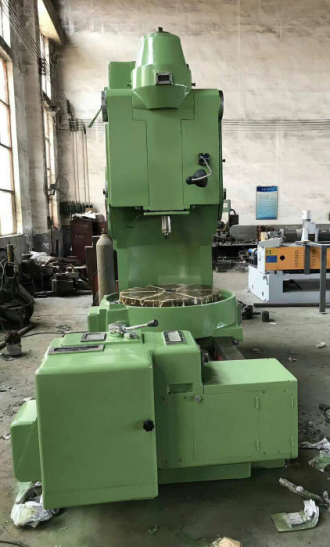

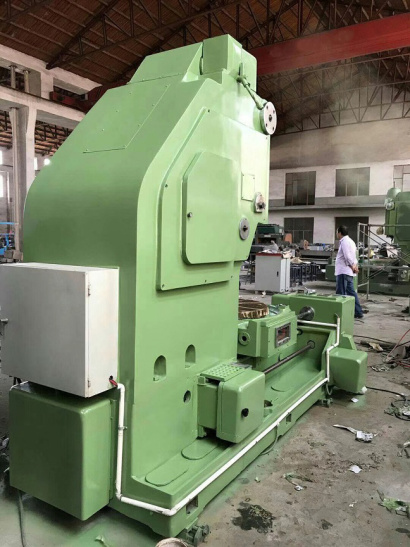

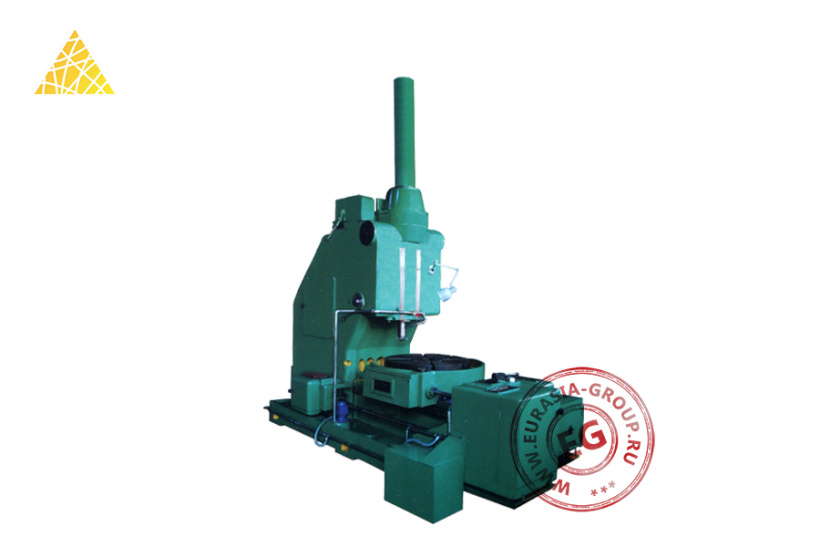

Зубодолбежный станок Y58 представляет собой вертикальное металлообрабатывающее оборудование для нарезания внешних и внутренних зубчатых колес методом обкатки. Станок имеет массивную станину С-образной формы, обеспечивающую жесткость конструкции при высоких нагрузках. Вертикальная компоновка с верхним расположением инструментального шпинделя оптимизирует рабочее пространство и упрощает загрузку заготовок. Процесс обработки основан на методе зубодолбления, при котором специальный инструмент (долбяк) совершает возвратно-поступательные движения вдоль оси заготовки. Одновременно с этим происходит согласованное вращение инструмента и заготовки, имитирующее зацепление зубчатых колес.
Рабочий стол станка обеспечивает точное позиционирование заготовки относительно инструмента. Система подачи СОЖ минимизирует нагрев и износ режущего инструмента. Станок оснащен прецизионными направляющими, обеспечивающими высокую точность перемещения инструмента. Механизм главного движения имеет усиленную конструкцию для обработки крупногабаритных заготовок. Система управления располагается в эргономичной консоли с цифровой индикацией параметров обработки. Электромеханический привод обеспечивает плавное регулирование скорости подачи инструмента.
Конструкция станка оптимизирована для длительной эксплуатации в условиях высоких нагрузок. Основные узлы выполнены из высококачественного чугуна, обеспечивающего вибропоглощение и стабильность геометрии. Система смазки критических узлов трения повышает ресурс оборудования. Электрическая часть защищена от перегрузок и короткого замыкания.
| Модель | Y58 |
| Максимальный диаметр колеса с наружными зубьями (мм) | 800 |
| Максимальный диаметр колеса с внутренними зубьями (мм) | 1000 |
| Модуль нарезаемого колеса (мм) | 1,75 - 12 |
| Максимальная ширина нарезаемого зуба (мм) | 170 |
| Расстояние от центра шпинделя долбяка до центра шпинделя планшайбы (мм) | 0 - 750 |
| Расстояние от торца шпинделя долбяка до поверхности планшайбы (мм) | 150 - 345 |
| Двигатель шпинделя долбяка (кВт / об/мин) | 7,5 / 1440 |
| Вертикальный ход шпинделя долбяка (мм) | 200 |
| Количество двойных ходов шпинделя долбяка (раз/мин) | 25/45/60/75/100/125/150 |
| Диаметр оправки долбяка (мм) | 88,90/101,60 |
| Двигатель шпинделя планшайбы (кВт / об/мин) | 1,1 / 910 |
| Диаметр планшайбы (мм) | 800 |
| Диапазон круговых подач планшайбы на один двойной ход долбяка (мм) | 0,17 - 1,5 (при диаметре долбяка 100) |
| Скорость быстрого поворота планшайбы (об/мин) | 34 |
| Напряжение (В) / Частота (Гц) | 380 / 50 |
| Габаритные размеры (мм) | 3560 x 1770 x 3800 |
| Вес (кг) | 10000 |
