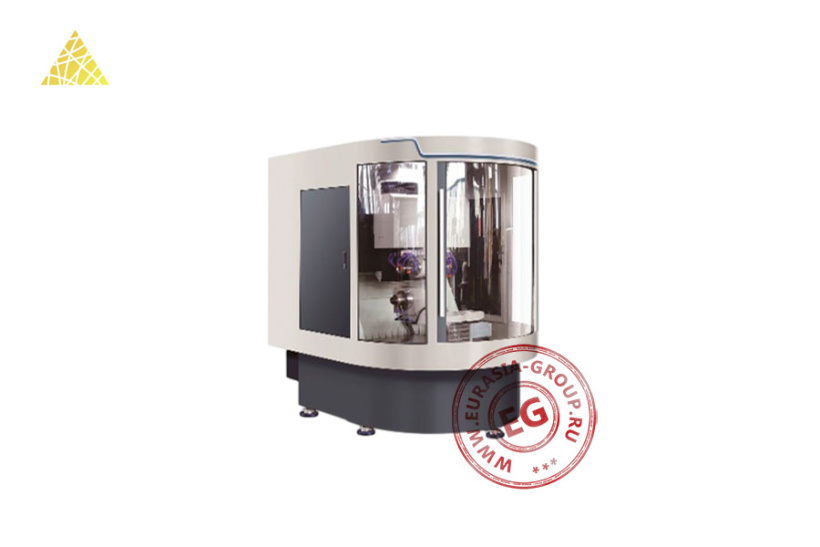

Пятиосевой заточный станок CTG-X7 предназначен для изготовления и переточки сложнопрофильного режущего инструмента с применением числового программного управления. Оборудование используется в инструментальных цехах машиностроительных предприятий, специализированных компаниях по производству фрез, сверл, зенкеров, разверток, метчиков. Станок решает задачи формирования многогранных режущих кромок с переменными углами, восстановления изношенного инструмента, изготовления специализированной оснастки по индивидуальным чертежам.
Инструмент закрепляется в прецизионном патроне, который может поворачиваться вокруг своей оси и наклоняться под заданным углом. Шлифовальный круг установлен на высокоскоростном шпинделе и может перемещаться в трех линейных координатах относительно заготовки. Числовое управление координирует одновременное движение пяти осей – три линейных перемещения круга и два поворота детали. Такая кинематика позволяет обрабатывать винтовые канавки, формировать задние углы на спиральных режущих кромках. Прозрачное ограждение обеспечивает визуальный контроль процесса и защиту оператора.
Пятиосевая кинематика расширяет номенклатуру изготавливаемого инструмента, позволяя производить оснастку, которую невозможно заточить на трехкоординатном оборудовании. Числовое управление обеспечивает идентичность геометрии при переточке партии инструмента, исключая зависимость от квалификации заточника. Станок окупается за счет производства специального инструмента под конкретные задачи вместо закупки дорогостоящей стандартной оснастки с избыточными параметрами. Восстановление изношенных фрез и сверл снижает затраты на инструментальное обеспечение производства.
| Модель | CTG-X7 |
| Функции | Производство и шлифование концевых фрез, сверл, шаровых концевых фрез, ступенчатых сверл и т.д. |
| Диапазон зажима (мм) | Ø1-25 |
| Максимальная длина (мм) | 330 |
| Максимальная длина фрезы вне зажима (мм) | 230 |
| Материал | Карбид/вольфрам, HSS |
| Датчик положения | Высокоточный контактный 3D-датчик |
| Режущее масло | Водорастворимое шлифовальное масло |
| Масло для направляющих рельсов | ISO VG68 |
| Система управления | Liyou |
| Напряжение (B) | 380 |
| Мощность (кВт) | 16 |
| Габаритные размеры (мм) | 1900 х 2400 х 2500 |
| Вес (кг) | 5600 |
| Функции | Производство и переточка ступенчатых сверл, шлифовка ступеней, ступеней OD, спиральных канавок, обратных пик OD, наконечников сверл |
| Количество сверл (шт.) | 2 |
| Верхний угол ступени | 30-180º |
| Угол рельефа | 1-20º |
| Угол 2-го рельефа | 2-30º |
| Функции | Производство и переточка спиральных канавок, направляющих фрез |
| Количество фрез (шт.) | 2-8 |
| Угол рельефа | 1-10º |
