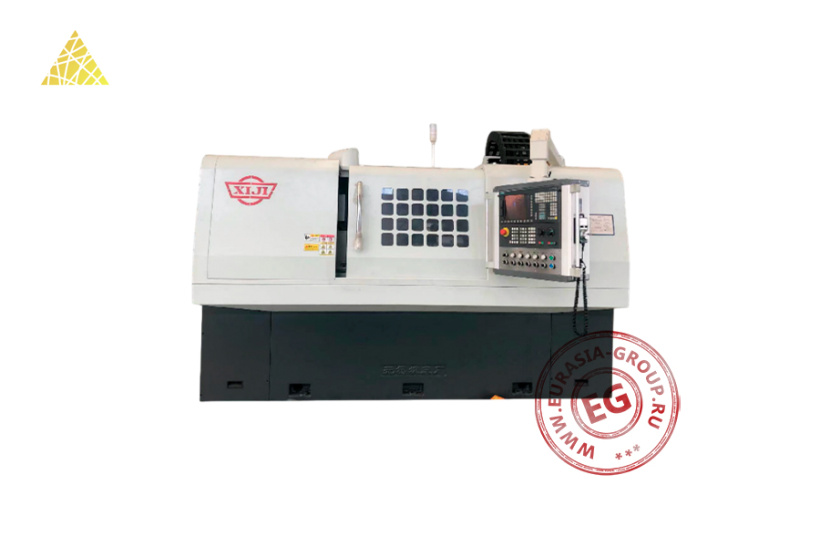

Внутришлифовальный станок МК2115 представляет собой высокоточное оборудование для внутреннего шлифования, оснащенное продольной и поперечной сервоподачей, управляемой системой ЧПУ. Станок предназначен для обработки внутренних поверхностей деталей, включая цилиндры, втулки, конические отверстия и другие сложные формы. Для этого шлифовальная головка и рама могут быть отрегулированы в соответствии с углом наклона детали.
Система подачи (ось X) и система возвратно-поступательного движения (ось Z) используют стальные направляющие с поперечными роликами, обеспечивающие высокую точность и жесткость перемещений. Обе оси приводятся в движение серводвигателями Siemens через высокоточные шарико-винтовые передачи (ШВП). Направляющие и ходовые винты защищены специальными устройствами. Рабочий стол оснащен переходной плитой и двумя пазами для шлифовального шпинделя, это позволяет реализовать функцию шлифования с двумя шлифовальными шпинделями для повышения производительности. Система шлифовального круга включает два комплекта высокоточных электрических шпинделей со смазкой масляным туманом. Эти шпиндели обеспечивают стабильную работу и высокую точность обработки. Смазочная система оснащена функцией аварийной сигнализации, которая предотвращает запуск шпинделя при недостаточном уровне масла или давлении воздуха.
Система охлаждения использует фильтрованную воду для общего охлаждения станка. Электрическая система построена на базе ЧПУ Siemens, которая обеспечивает управление осями X и Z, интерполяцию, правку шлифовального круга, автоматическое обнаружение неисправностей и запись истории ошибок. Система также включает предустановленные типовые программы обработки, что упрощает настройку и эксплуатацию станка.
| Модель | MK2115 | |
| Скорость вращения шпинделя заготовки (об/мин) | 285–790 (частотная регулировка) | |
| Скорость вращения шлифовального круга (об/мин) | до 6000 | |
| Диапазон внутренних диаметров обработки (мм) | 5–60 | |
| Максимальная глубина шлифования (мм) | 100 | |
| Угол поворота шлифовальной головки при использовании трех-кулачкового патрона | 30° | |
| Максимальный вес обрабатываемой детали (кг) | 70 | |
| Максимальная точность позиционирования по осям X / Z (мм) | ±0,0025 | |
| Максимальный люфт по осям X / Z (мм) | ≤0,01 | |
| Точность обработки станка | Округлость (мм) | ≤0,002 |
| Цилиндричность (мм) | ≤0,003 | |
| Дисперсия (разброс) размеров внутренних отверстий (мм) | ≤0,015 | |
| Шероховатость поверхности (мкм) | ≤0,4 | |
| Мощность (кВт) | 28 | |
