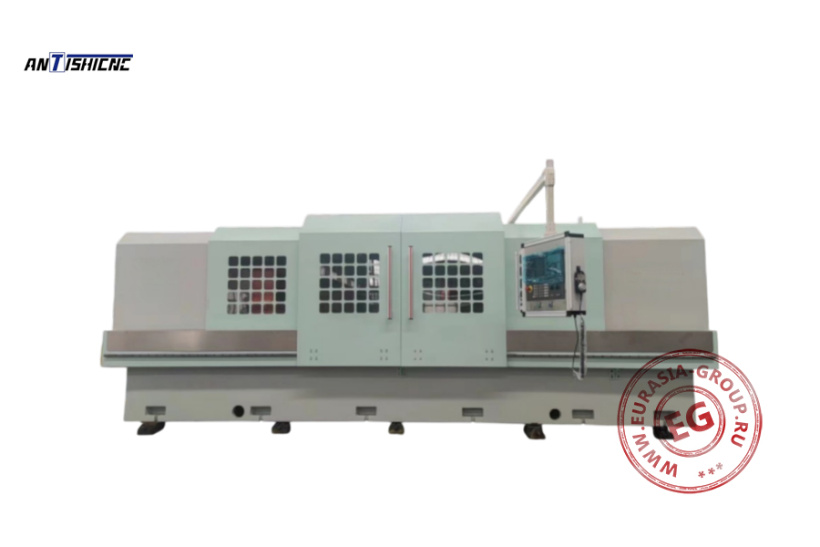

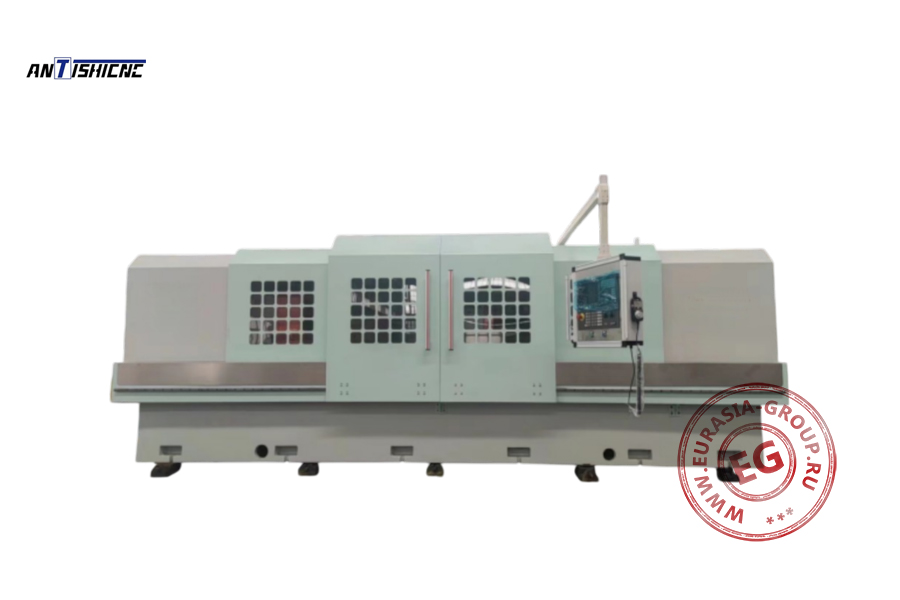

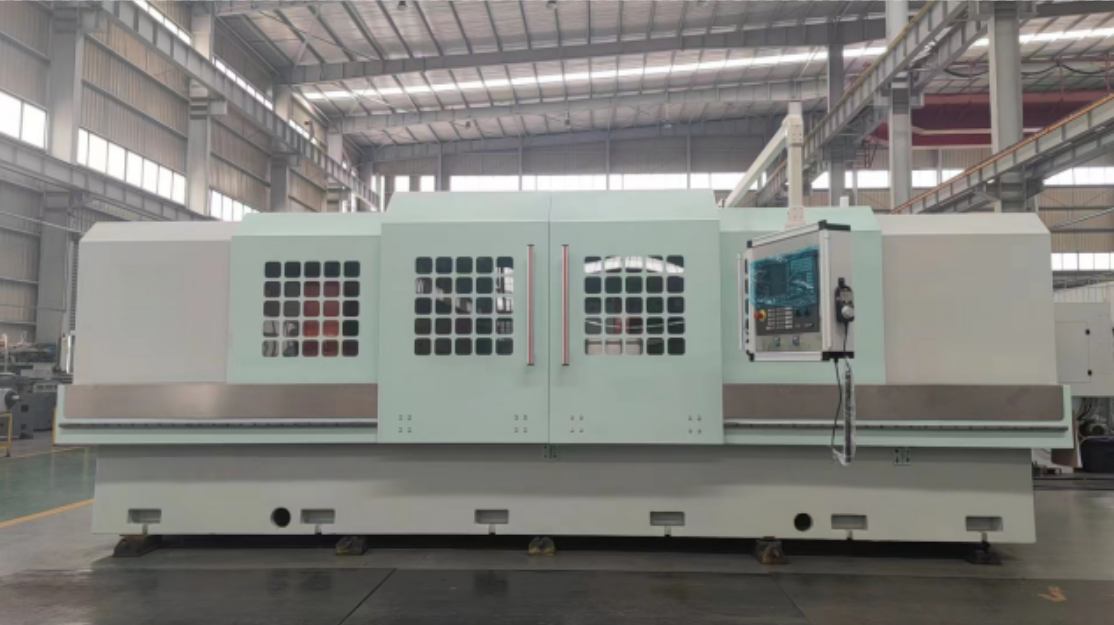

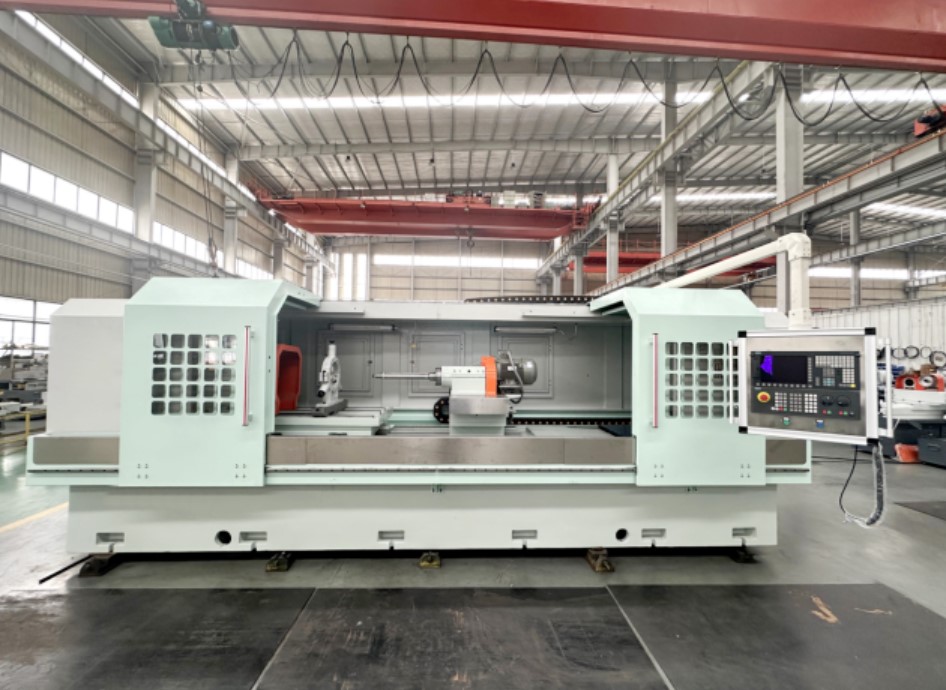

Внутришлифовальный станок с ЧПУ MKZXY009A представляет собой высокоточное оборудование для обработки внутренних поверхностей деталей. Основа станка – массивная цельнолитая чугунная станина, обеспечивающая исключительную жесткость и виброустойчивость всей системы. Особенностью конструкции являются направляющие типа «плоскость – V» для возвратно-поступательного перемещения рабочего стола, гарантирующие плавность хода и точность позиционирования.
Технологический цикл обработки включает последовательность операций: ручная загрузка, зажим заготовки, быстрый подвод стола, черновая и получистовая обработка, чистовая и искровая доводка, правка шлифовального круга и завершается отводом инструмента и разжимом заготовки. При этом конкретная последовательность операций может быть адаптирована под требования конкретного производства. Для крепления заготовок используется самоцентрирующий трехкулачковый патрон, при этом для нестандартных деталей возможно изготовление специальных приспособлений по индивидуальным чертежам.
Управление станком осуществляется через систему ЧПУ Siemens с 7-дюймовым дисплеем, поддерживающую функции интерполяции и автоматической диагностики. Операторский пульт, расположенный на передней правой части станка, оснащен удобным ручным маховиком для точного позиционирования. Электрооборудование станка размещено в отдельном шкафу с кондиционированием. Особенностью станка является продуманная система сигнализации – трехцветный маяк и подробная инструкция по запуску, размещенная на видном месте.
| Модель | MKZXY009A |
| Диапазон шлифования отверстий (мм) | Ø40-250 |
| Максимальный диаметр обработки (над станиной) (мм) | 650 |
| Ход механизма подачи (мм) | 70 |
| Максимальная глубина шлифования отверстия (мм) | 1000 |
| Максимальная длина устанавливаемой заготовки (мм) | 2200 |
| Максимальный ход подвижного стола по оси Z (мм) | 1250 |
| Расстояние от центра шпинделя бабки до поворотной плиты (мм) | 450 |
| Расстояние от центра шпинделя бабки до нижней поверхности станины (мм) | 1290 |
| Угол поворота бабки | 10° |
| Скорость перемещения стола по оси Z (м/мин) | 0,1-5 |
| Скорость перемещения стола по оси X (м/мин) | 0,1-5 |
| Скорость вращения заготовки (частотное бесступенчатое регулирование) (об/мин) | 0-580 |
| Скорость вращения шпинделя шлифовального круга (частотное бесступенчатое регулирование) (об/мин) | 0 - 10 000 |
| Разрешение шлифовальной бабки по оси X (мм) | 0,001 |
| Разрешение стола по оси Z (мм) | 0,001 |
| Повторяемость позиционирования шлифовальной бабки по оси X (мм) | ±0,003 |
| Повторяемость позиционирования стола по оси Z (мм) | ±0,005 |
| Люфт стола по оси Z (мм) | ≤0,01 |
| Давление в гидросистеме (МПа) | 1-1,3 |
| Давление в системе смазки (МПа) | 0,15 |
| Производительность гидронасоса (л/мин) | 50 |
| Производительность охлаждающего насоса (л/мин) | 100 |
| Суммарная мощность (кВт) | 20 |
| Вес (кг) | 20 000 |
