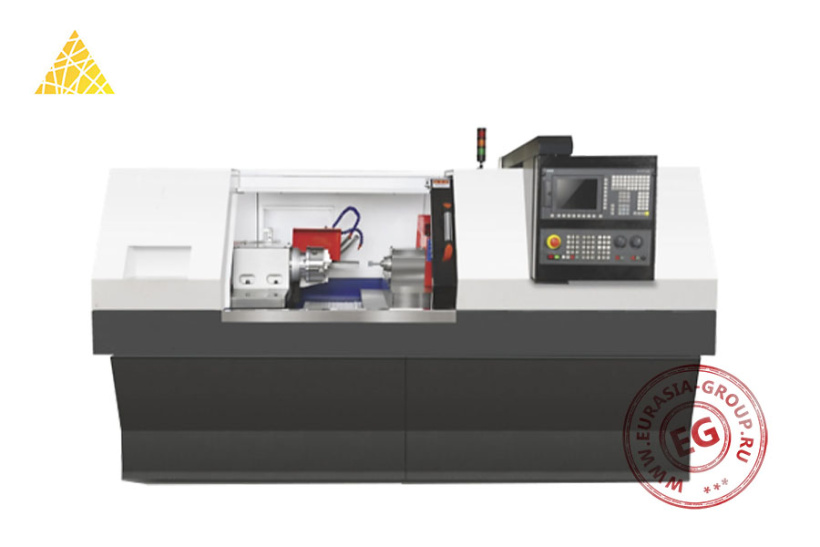

Внутришлифовальный станок с ЧПУ MKW2110 представляет собой металлообрабатывающее оборудование современного уровня. Конструкция станка базируется на массивной станине, обеспечивающей стабильное положение всех узлов при работе. В компоновке станка выделяется защитная кабина с системой двустворчатых дверей для доступа к рабочей зоне. Основные узлы включают переднюю бабку с механизмом крепления заготовок и шлифовальную бабку с прецизионным шпинделем. Рабочие перемещения осуществляются по направляющим высокой точности.
Система управления реализована на базе промышленного компьютера с выносным пультом, оснащенным цифровым дисплеем и клавиатурой для программирования. Станок оборудован сигнальной колонной для индикации режимов работы. Органы управления размещены с учетом эргономических требований. Технологическое оснащение станка включает систему подачи смазочно-охлаждающей жидкости, устройства местного освещения рабочей зоны и защитные экраны для локализации шлифовальной пыли. Станина установлена на виброгасящих опорах для снижения влияния внешних воздействий.
В производственном процессе станок MKW2110 обеспечивает прецизионную обработку внутренних поверхностей различной конфигурации. Программное управление реализует полный цикл шлифования с контролем параметров. Защитные устройства гарантируют безопасность оператора при работе. Конструктивные особенности станка включают систему точной установки инструмента, механизмы плавной регулировки скорости и подачи. Жесткость станины в сочетании с прецизионными направляющими обеспечивает высокое качество обработки. Эргономичная компоновка станка упрощает процессы наладки и технического обслуживания.
| Модель | MKW2110 |
| Диаметр шлифовального отверстия (мм) | 8 - 80 |
| Округлость внутреннего отверстия (мкм) | 4 |
| Цилиндричность внутреннего отверстия (мкм) | 5 |
| Шероховатость внутреннего отверстия (мкм) | 0,4 |
| Повторное позиционирование (мм) | 0,0035 |
| Глубина шлифования (мм) | <120 (в 1,5 раза больше отверстия) |
| Максимальная нагрузка (кг) | ≤50 |
| Расстояние от центра шпинделя (мм) | 1300 |
| Максимальный рабочий диаметр вращения (мм) | 260 |
| Максимальный угол поворота шпинделя | 15° |
| Скорость обработки заготовки (об/мин) | 28 - 500 |
| Скорость шлифовального круга (об/мин) | 24000 - 60000 |
| Максимальный ход по оси Z1, Z2 (мм) | 300 |
| Максимальный ход по оси X (мм) | 350 |
| Максимальная скорость по оси Z1, Z2 (м/мин) | 0,01 - 5 |
| Максимальная скорость по оси X (м/мин) | 0,01 - 5 |
| Разрешение рабочего стола по оси Z1, Z2 (мм) | 0,002 |
| Разрешение рабочего стола по оси X (мм) | 0,002 |
| Мощность двигателя шлифовального круга (оси Z1, Z2) (кВт) | 4 / 2,2 |
| Мощность серводвигателя (ось X) (кВт) | 2,2 |
| Мощность двигателя заготовки (кВт) | 1,5 |
| Мощность двигателя серводвигателя (ось X) (кВт) | 2,2 |
| Мощность двигателя водяного насоса (кВт) | 0,75 |
| Мощность гидравлического двигателя (кВт) | 0,75 |
| Общая мощность (кВт) | 15,6 |
| Габаритные размеры (мм) | 2600 х 2000 х 2100 |
| Вес (кг) | 3200 |
