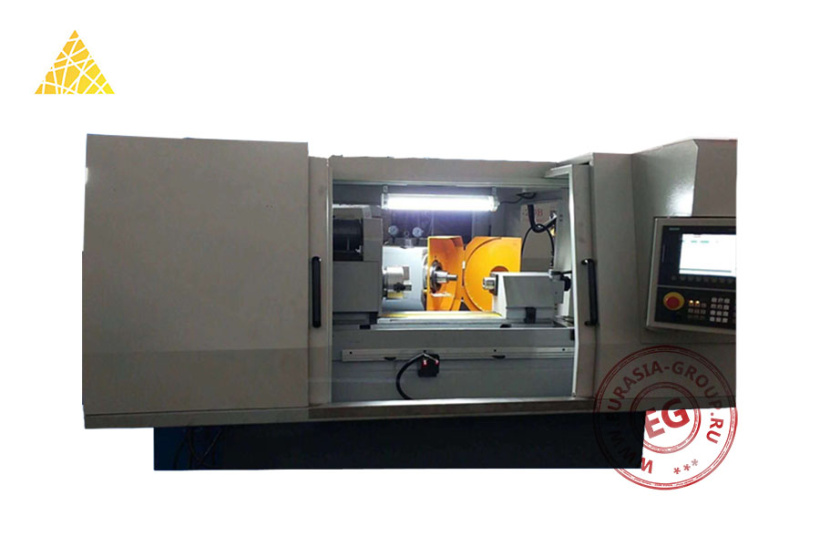

Внутришлифовальный станок с ЧПУ MKS1620B относится к современному металлообрабатывающему оборудованию. Конструкция станка включает литую станину повышенной жесткости, защитную кабину с системой освещения рабочей зоны и выносной пульт управления с ЧПУ.
Компоновка станка характеризуется наличием шлифовальной бабки с высокоскоростным шпинделем и системой точной установки инструмента. Передняя бабка оснащена механизмом крепления и вращения обрабатываемых деталей. Перемещение рабочих узлов реализовано на прецизионных направляющих с защитными кожухами. Рабочая зона станка полностью закрыта защитной кабиной с раздвижными дверями для удобного доступа при установке деталей. Внутреннее пространство кабины оборудовано люминесцентным освещением, обеспечивающим оптимальную видимость процесса обработки. Система управления размещена на отдельной стойке с цифровым дисплеем. Технологические возможности станка MKS1620B включают высокоточное шлифование внутренних цилиндрических и конических поверхностей. Станок обеспечивает стабильность размеров и геометрии обрабатываемых деталей благодаря жесткости базовых элементов конструкции и точности направляющих.
Компоновочные решения станка предусматривают эргономичное расположение органов управления и контроля. Защитная кабина эффективно локализует шлифовальную пыль и смазочно-охлаждающую жидкость в рабочей зоне. Программное управление реализует полный цикл обработки деталей с контролем всех технологических параметров. В промышленной эксплуатации станок MKS1620B демонстрирует высокую надежность узлов и механизмов. Прецизионная система перемещений исключает вибрации при шлифовании.
| Модель | MKS1620B | |
| Линейная скорость шлифовального круга (м/с) | 45 | |
| Скорость подачи рамы шлифовального круга (мм/мин) | 0,1 - 5000 | |
| Скорость перемещения рабочего стола (мм/мин) | 1 - 8000 | |
| Скорость вращения передней бабки (об/мин) | 30 - 300 | |
| Угол между рамой шлифовального круга и направляющей рейкой верстака | 30° | |
| Разрешение ЧПУ для подачи рамы шлифовального круга (мм) | 0,0005 | |
| Уровень шума (дБ) | < 80 | |
| Максимальный диаметр шлифования (мм) | 200 | |
| Максимальный шаг (мм) | 500 | |
| Максимальный вес заготовки (кг) | 50 | |
| Центральная высота (мм) | 135 | |
| Размер шлифовального круга (мм) | 500 х 20 - 100 х 203 | |
| Крутящий момент / мощность серводвигателя (Нм/кВт) | Ось Z: 12/1,8 | |
| Ось X: 8/1,2 | ||
| Точность позиционирования по осям X / Z (мм) | X: 0,006 / Z: 0,010 | |
| Повторная точность позиционирования по осям X / Z (мм) | X: 0,004 / Z: 0,007 | |
| Точность обработки станка | Скругление (мм) | 0,0015 |
| Цилиндрический градус (мкм) | 0,005 (0,002) | |
| Диаметр продольного сечения (мм) | 0,003 / 150 | |
| Шероховатость поверхности (мкм) | Внешний круг - 0,32 (0,1) | |
| Торцевая поверхность - 0,63 | ||
| Диапазон обработки (мм) | 80 х 500 | |
| Общая мощность (кВт) | 32 | |
| Мощность двигателя шлифовального круга (кВт) | 7,5 | |
