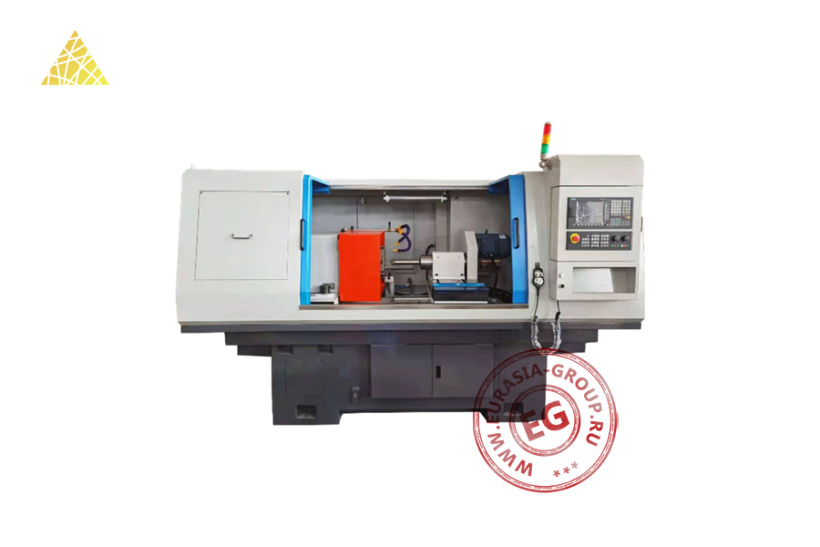

Внутришлифовальный станок с ЧПУ MK250А

Внутришлифовальный станок с ЧПУ MK250А предназначен для выполнения внутренних шлифовальных операций с высокой точностью. Основное применение этого станка связано с машиностроением, автомобилестроением и аэрокосмической промышленностью, где необходимо обеспечить точные геометрические параметры и высокое качество поверхности внутренних отверстий, цилиндров, втулок и других сложных деталей.

Процесс шлифовки включает в себя вращение заготовки, закрепленной в патроне, и поперечное перемещение шлифовального круга вдоль оси заготовки. Шлифовка происходит благодаря движению шлифовального круга относительно поверхности заготовки. Продольное перемещение рабочего стола по оси Z обеспечивает обработку деталей различной длины, тогда как поперечная подача по оси X позволяет корректировать положение шлифовального круга для достижения нужной глубины обработки.

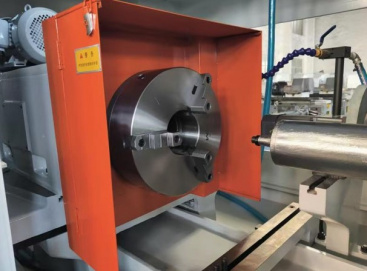

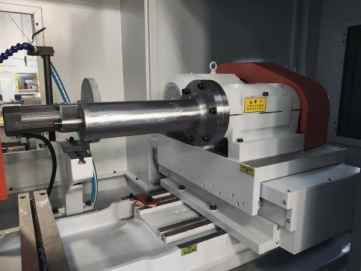

Станина выполнена из литого чугуна, что обеспечивает высокую статическую и динамическую жесткость конструкции. Шпиндель шлифовального круга оснащен высокоточной электрической шлифовальной головкой, а передняя бабка использует комбинацию высокоточных подшипников для повышения несущей способности и точности вращения заготовки. Подача по осям X и Z осуществляется с помощью серводвигателей Siemens и высокоточных шарико-винтовых передач. Система охлаждения включает прецизионный фильтр на основе магнитной бумажной ленты, что улучшает качество обработки, удаляя загрязнения. Всеми движениями станка, включая вращение заготовки и перемещение шлифовального круга, управляет ЧПУ-система, обеспечивая высокую точность и повторяемость процессов. Кабинетная защита обеспечивает дополнительную безопасность оператора, предотвращая разлет абразивной пыли и стружки, а также служит барьером между рабочим пространством и оператором, снижая уровень шума и вибрации.
