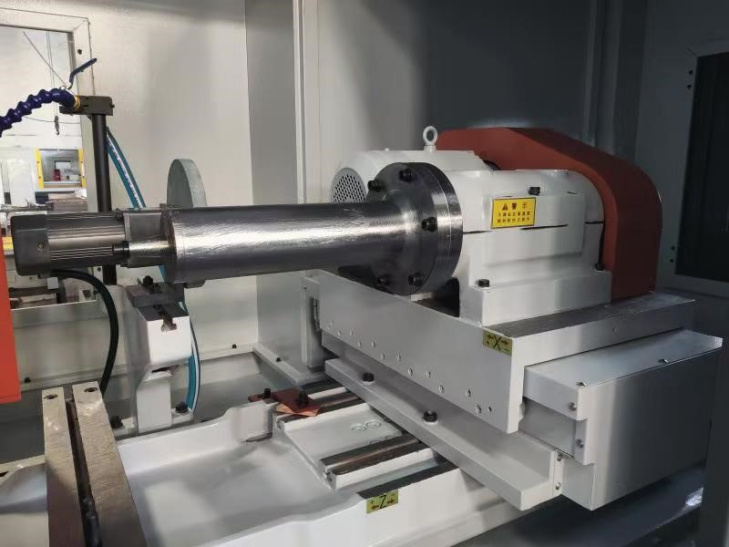

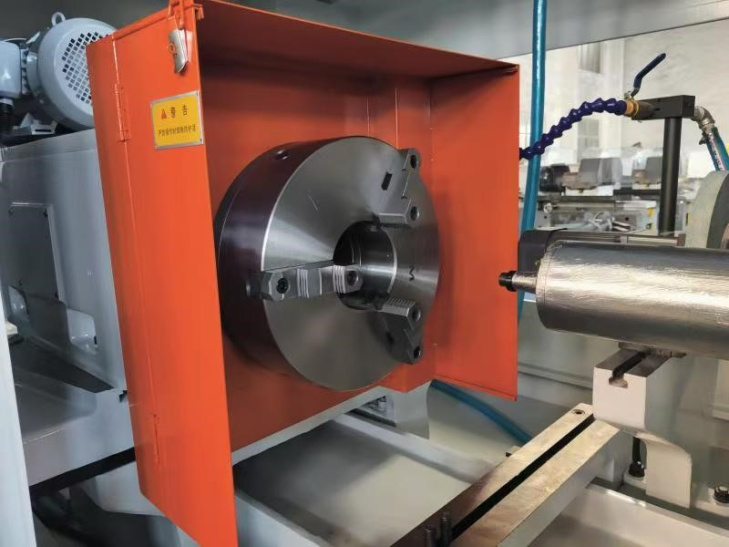

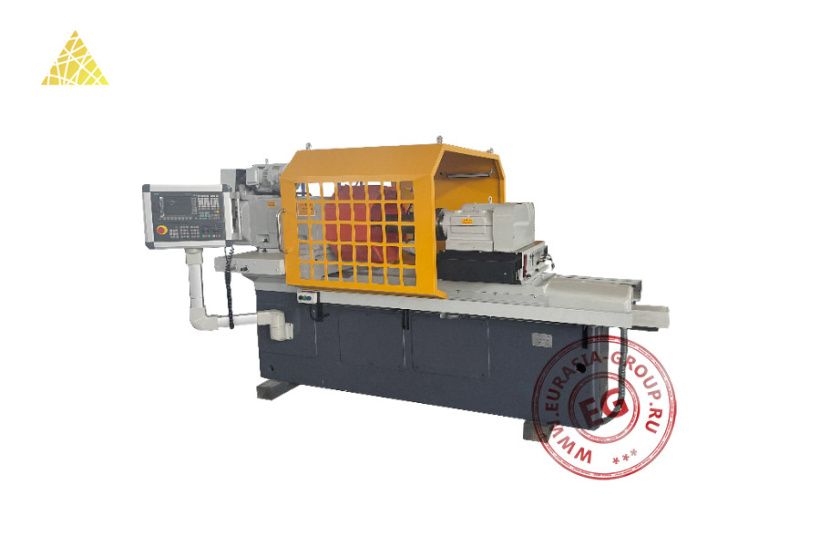

Внутришлифовальный станок с ЧПУ MK250 представляет собой инновационное оборудование для прецизионной металлообработки. Станок построен на базе удлиненной станины с увеличенным межосевым расстоянием, обеспечивающей обработку крупногабаритных деталей. Конструктивные особенности станка включают модернизированную шлифовальную бабку с усиленным шпиндельным узлом, массивный трехкулачковый патрон для надежной фиксации заготовок, выносную стойку ЧПУ на поворотном кронштейне, защитное ограждение рабочей зоны секционного типа. Шлифовальная бабка размещена на прецизионных направляющих с повышенной жесткостью.
Технологический процесс основан на высокоточном внутреннем шлифовании цилиндрических, конических и фасонных поверхностей. Обрабатываемая деталь устанавливается в самоцентрирующемся патроне с увеличенным диаметром. Шлифовальный инструмент на специальном шпинделе производит обработку внутренних поверхностей с высокой точностью позиционирования.
Отличительными характеристиками модели выступают секционное защитное ограждение с улучшенным доступом к рабочей зоне, усиленная система крепления заготовок, модернизированный узел подачи СОЖ с форсунками направленного действия. Увеличенная база станка обеспечивает возможность обработки длинномерных деталей. Эргономика станка отличается оптимальным расположением органов управления на мобильной стойке оператора. Система подачи СОЖ оснащена регулируемыми форсунками для точного охлаждения зоны обработки. Рабочая зона имеет улучшенную систему защитных ограждений с быстросъемными элементами для оперативного обслуживания. Современная система ЧПУ с расширенным функционалом обеспечивает точное управление процессом шлифования.
| Модель | MK250 (без кабинетной защиты) | |
| Скорость вращения шпинделя (об/мин) | 20 – 320 (частотная регулировка) | |
| Максимальная скорость перемещения по оси Z (мм/мин) | 100 - 5000 | |
| Максимальная скорость перемещения по оси X (мм/мин) | 100 – 5000 | |
| Глубина внутреннего шлифования (мм) | 50 - 450 | |
| Максимальный внешний диаметр обрабатываемой детали (мм) | 720 | |
| Максимальный внутренний диаметр обрабатываемой детали (мм) | 510 | |
| Максимальный ход по оси Z (мм) | 725 | |
| Минимальное значение позиционирования рабочего стола по оси Z (мм) | 0,001 | |
| Максимальный ход по оси X (мм) | 250 | |
| Минимальное значение позиционирования рабочего стола по оси X (мм) | 0,001 | |
| Угол поворота шлифовальной головки при использовании трехкулачкового патрона | 20° | |
| Угол поворота шлифовальной головки при использовании цангового патрона | 15° | |
| Максимальный вес обрабатываемой детали (кг) | 400 | |
| Максимальная точность позиционирования по осям X/Z (мм) | ±0,0025 | |
| Максимальный люфт по осям X/Z (мм) | ≤0,01 | |
| Точность обработки станка | Скругление (мм) | ≤0,004 |
| Цилиндрический градус (мм) | ≤0,006 | |
| Дисперсия (разброс) размеров внутренних отверстий | ≤0,015 | |
| Шероховатость поверхности (мкм) | ≤0,4 | |
| Мощность (кВт) | 4,6 | |
