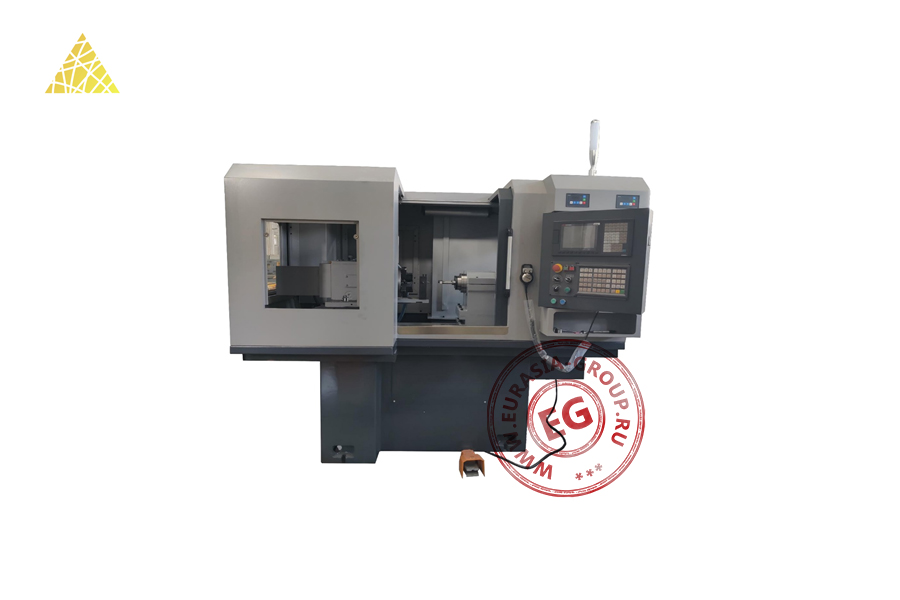

Внутришлифовальный станок с ЧПУ MK215A реализует высокоточную обработку внутренних цилиндрических и конических поверхностей за счет схемы шлифования внутренним кругом, управляемой двухкоординатной сервосистемой подач. Система ЧПУ обеспечивает взаимосвязанное управление сервоприводами осей X (поперечная подача) и Z (продольная подача), что позволяет выполнять сложные контуры. Ключевой особенностью станка является возможность шлифования конических отверстий: для этого бабка изделия и шлифовальная головка могут наклоняться на требуемый угол в соответствии с чертежом детали.
Корпус станка выполнен полностью закрытым и водонепроницаемым, оснащен эффективным устройством отсоса тумана смазочно-охлаждающей жидкости (СОЖ) для защиты оператора. Фиксация заготовки производится стандартным трехкулачковым патроном, загрузка и выгрузка деталей – ручная. Направляющие обеих осей (X и Z) выполнены по схеме стальных рельсов с поперечными роликами качения, что обеспечивает отличную жесткость и точность перемещений. Все направляющие и винтовые пары защищены надежными чехлами, предотвращающими попадание абразива и грязи. Параметры шпинделя (включая скорость вращения) могут быть подобраны под конкретный диапазон диаметров шлифуемых отверстий заказчика.
Система охлаждения включает в себя общий резервуар для СОЖ, а также отдельный охлаждающий контур с защитой от отключения воды специально для электрического шпинделя шлифовальной бабки. Электрооборудование построено на базе системы ЧПУ Siemens, обеспечивающей удобное управление и настройку параметров обработки через сенсорный экран оператора. Электрический шкаф выполнен независимым и оснащен теплообменником для эффективного отвода тепла, гарантируя стабильную работу электроники.
| Модель | MK215A |
| Скорость вращения заготовки (об/мин) | 285-790 |
| Диаметр шлифования (мм) | 5-50 |
| Максимальная глубина шлифования (мм) | 80 |
| Обрабатываемый диаметр (мм) | 160 (под кожухом), 250 (снаружи) |
| Угол поворота шпинделя | ±45° |
| Точность круглости (мкм) | 3 |
| Шероховатость поверхности (мкм) | Ra 0,4 |
| Мощность (кВт) | 20 |
| Габаритные размеры (мм) | 1400 х 900 х 1200 |
| Вес (кг) | 2000 |
